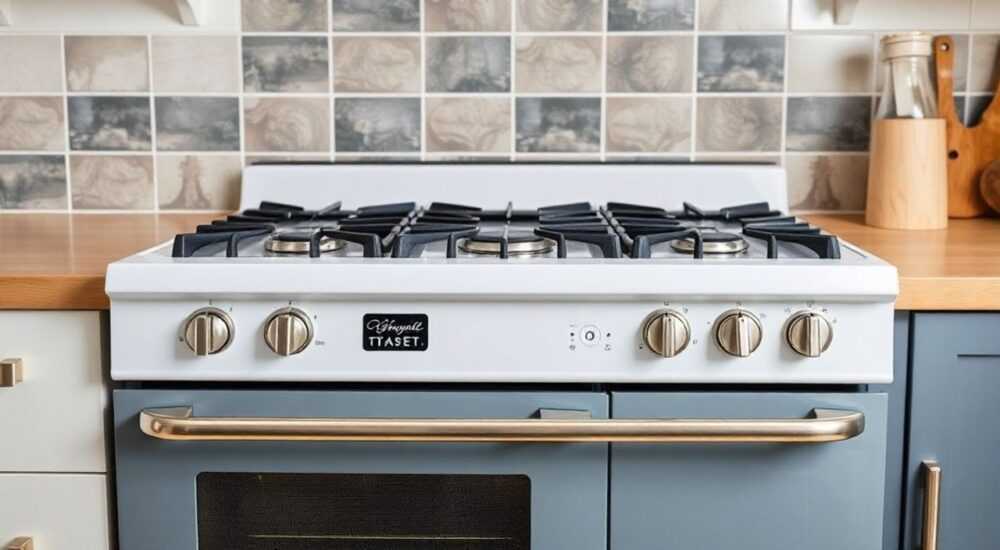

Как подключить газовую варочную панель и газовую духовку

Установка и подключение газовой варочной панели и газовой духовки — ответственный процесс, требующий соблюдения технических норм, правил безопасности и действующего законодательства. Несмотря на кажущуюся простоту, самостоятельное выполнение работ без должного опыта может привести к утечкам газа, возгораниям или отказу оборудования. Главная задача — обеспечить герметичность соединений, правильную вентиляцию и соответствие требованиям ГОСТ и СНиП.

Требования к помещению и оборудованию

Перед тем как начинать монтаж газовой варочной поверхности и духового шкафа, необходимо убедиться, что кухня соответствует санитарно-техническим и противопожарным нормам. Прежде всего, это касается наличия естественной вентиляции. Минимальная производительность вытяжки для кухни площадью до 15 м² — не менее 60 м³/ч. Воздух должен свободно циркулировать, а приток свежего воздуха обеспечиваться через форточки, клапаны или оконные створки.
Газовое оборудование можно устанавливать только в помещениях с высотой потолков от 2,2 метра и объёмом не менее 8 м³. Для комнаты с газовой плитой обязательно наличие окна, выходящего на улицу. Запрещено размещать варочную панель или духовой шкаф в закрытых нишах без вентиляционных зазоров, а также рядом с легковоспламеняющимися материалами — занавесками, деревянными панелями, полками с посудой.
Для подключения требуется отдельная газовая линия с запорным краном, расположенным в пределах видимости и доступности. Кран должен находиться на высоте от 0,8 до 1,7 метра от пола, не перекрываться мебелью и быть защищён от механических повреждений. Трубопровод должен быть выполнен из меди, нержавеющей стали или оцинкованной стали — пластиковые трубы категорически запрещены.

Обязательные элементы системы

• Запорный кран: должен быть установлен перед каждым прибором и иметь маркировку, соответствующую давлению газа.
• Гибкий шланг: длина — не более 1,5 м, срок службы — до 5 лет. Используются шланги из армированного каучука с оплеткой, сертифицированные по ГОСТ Р 50844-2003.
• Регулятор давления (при необходимости): если в доме используется сжиженный газ (баллон), требуется редуктор.
• Клапан сброса давления: устанавливается при использовании нескольких газовых приборов.

Как выбрать оборудование: совместимость и особенности

Выбор между независимыми и зависимыми приборами — первый шаг к корректному монтажу. Зависимая пара (варочная панель + духовой шкаф) подключается к одной электрической и газовой линии, управление — единое. Независимые приборы монтируются отдельно, что даёт больше свободы в планировке, но требует двух точек подключения.
При покупке важно проверить тип газа: большинство моделей рассчитаны на природный газ (G20), но для загородных домов часто требуется перенастройка на сжиженный газ (G30/G31). Производители указывают это в паспорте. Если прибор продается «под баллон», он уже адаптирован. В противном случае потребуется замена жиклёров — операция, которую также должен выполнять газовик.

Ключевые параметры выбора

• Мощность: варочная панель — 8–12 кВт, духовой шкаф — 3–5 кВт. Чем выше мощность, тем больше расход газа.
• Тип розжига: автоматический (от батарейки) удобнее, но требует периодической замены элемента питания.
• Габариты: стандартные размеры встраиваемой техники — 60 см (ширина), 55–60 см (глубина). Уточните точные размеры ниши в мебели.
• Класс энергоэффективности: A+, A++ — экономят газ и электроэнергию (для электроподжига).

Пошаговая инструкция по подключению

Подключение газовой варочной панели и духового шкафа — многоэтапный процесс, который начинается с подготовки и завершается проверкой герметичности. Даже если вы планируете вызвать специалиста, знание этапов поможет контролировать качество выполнения работ.

Шаг 1: Подготовка рабочего места

Отключите подачу газа на общий кран. Убедитесь, что в помещении нет посторонних запахов. Очистите пространство вокруг будущих точек подключения. Подготовьте инструмент: ключи (гаечные, разводные), герметик (ФУМ-лента или паста Unipak), уровень, рулетку, отвёртку.
Установите встраиваемую технику в ниши по уровню. Для варочной панели оставьте зазор 5 мм по периметру. Духовой шкаф должен быть строго горизонтальным — используйте регулируемые ножки. Не затягивайте мебельные фасады до окончания всех работ.

Шаг 2: Подключение газового шланга

Присоедините один конец шланга к патрубку прибора, второй — к запорному крану. Перед соединением намотайте ФУМ-ленту на резьбу (3–5 витков), чтобы исключить протечки. Затягивайте соединения ключом, но без чрезмерного усилия — можно повредить резьбу.
Не допускается изгиб шланга под углом более 90°, его перегиб или сдавливание мебелью. Шланг не должен касаться острых кромок или нагревающихся поверхностей. После подключения оставьте небольшой провис — это защитит от деформации при перемещении техники.

Шаг 3: Электрическое подключение

Подключите технику к розетке с заземлением. Используйте отдельную линию с УЗО (устройством защитного отключения). Мощность духового шкафа и панели вместе может достигать 15 А — обычная розетка на 10 А не выдержит нагрузки.
Если розетки нет рядом, проложите кабель сечением 2,5 мм² от распределительной коробки. Не используйте удлинители или тройники. Для духового шкафа рекомендуется установка стационарного автоматического выключателя.

Шаг 4: Проверка герметичности

После подключения откройте газовый кран и смажьте все соединения мыльным раствором. Пузыри укажут на утечку. Если обнаружены — немедленно перекройте газ, разберите соединение и повторите герметизацию.
Проверку лучше проводить дважды: сразу после сборки и через 10 минут после начала работы оборудования. При малейших сомнениях — вызывайте представителя газовой службы. Они проведут тест с помощью профессионального детектора.

Распространённые ошибки и как их избежать

Многие владельцы пытаются сэкономить на услугах мастера, но последствия могут быть катастрофическими. По статистике МЧС России, до 30% утечек газа в жилых домах связаны с неквалифицированным монтажом бытовой техники.
Одна из самых частых ошибок — использование некачественных шлангов. Дешёвые аналоги без сертификатов быстро теряют эластичность, растрескиваются и пропускают газ. Вторая — недостаточная герметизация резьбовых соединений. Намотка ФУМ-ленты «на глаз» или её отсутствие — прямой путь к аварии.
Распространённая практика — подключение двух приборов к одному крану через тройник. Это запрещено Правилами! Каждый газовый прибор должен иметь собственный запорный вентиль. Также нельзя использовать один шланг для последовательного подключения — это создаёт избыточное давление и риск разгерметизации.

Типичные нарушения

• Установка техники без вентиляции в помещении.
• Использование шлангов длиной более 1,5 м.
• Отсутствие заземления при наличии электроподжига.
• Монтаж без оформления акта ввода в эксплуатацию.
• Использование переходников или самодельных фитингов.

Экспертное мнение

При подключении газового оборудования приоритет всегда должен отдаваться безопасности, а не скорости или экономии. Современные нормы требуют не только качественного монтажа, но и документального подтверждения. Акт о вводе в эксплуатацию — обязательный документ, который потребуется при продаже квартиры, страховом случае или проверке инспектором.
Автоматические системы контроля утечек газа — разумное дополнение. Датчики реагируют на концентрацию метана уже при 10–15% от нижнего предела воспламеняемости и перекрывают подачу газа. Такие устройства особенно важны в домах с пожилыми людьми или детьми.
При выборе места установки учитывайте не только эргономику, но и тепловое воздействие. Конвекционный обогрев духового шкафа может деформировать верхние шкафы, если они расположены слишком близко. Минимальное расстояние от верха духового шкафа до навесных шкафов — 70 см.

Вопросы и ответы

Заключение

Подключение газовой варочной панели и духового шкафа — не просто техническая задача, а комплексная процедура, требующая знаний, инструментов и ответственности. От правильности монтажа зависит не только комфорт, но и безопасность всей семьи. Самостоятельные эксперименты с газом недопустимы: цена ошибки — слишком высока.

• Подключение газового оборудования должно выполняться только квалифицированным специалистом.
• Требуется отдельный запорный кран для каждого прибора и качественный гибкий шланг.
• Обязательна проверка герметичности и оформление акта ввода в эксплуатацию.
• Не экономьте на вентиляции, электропроводке и качестве комплектующих.
• Регулярно осматривайте соединения и своевременно меняйте шланги.
