Как подключить газовый котел к системе отопления в частном доме настенный газовый двухконтурный

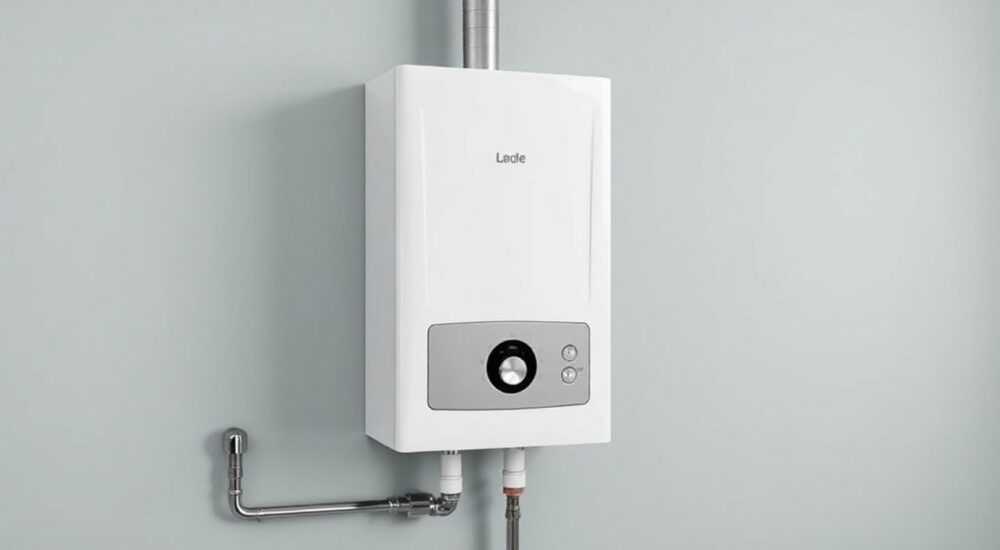

В современном частном доме надёжная и эффективная система отопления — не роскошь, а необходимость. Особенно актуально это в условиях суровых зим и растущих цен на энергоресурсы. Газовый настенный двухконтурный котёл стал одним из самых популярных решений: он сочетает в себе функции нагрева воды для отопления и горячего водоснабжения, занимает минимум места и легко интегрируется в существующие системы. Однако подключение такого оборудования требует не просто технических навыков, а глубокого понимания норм, безопасности и особенностей работы газовых систем. Неправильная установка может привести к неэффективному расходу газа, поломкам оборудования, а в худшем случае — к авариям. Именно поэтому важно подходить к этому процессу системно, с учётом всех этапов: от выбора места и подготовки помещений до пуско-наладочных работ и документального оформления.

Выбор настенного двухконтурного газового котла

Первый и самый важный этап — выбор подходящего оборудования. Не стоит ориентироваться только на цену или внешний вид. Ключевые параметры: мощность, тип горелки, КПД, совместимость с типом газа (магистральный или сжиженный), наличие модуляции и защиты от замерзания. Для дома площадью до 150 м² достаточно котла мощностью 24–26 кВт; для 200–250 м² — 28–32 кВт. Перегрузка приводит к частым включениям, износу и росту расхода газа, недогрузка — к постоянной работе на пределе и перегреву.

Обратите внимание на тип горелки: модулирующая (с плавным регулированием мощности) обеспечивает более стабильную работу, чем двухступенчатая. Также проверьте наличие автоматики: современные модели имеют датчики давления, температуры, утечки газа, а также поддержку Wi-Fi для удалённого управления. Убедитесь, что котёл сертифицирован для использования в России и имеет маркировку ТР ТС 016/2011.

Подготовка помещения для установки

Согласно СП 42-101-2003 и СНиП 42-01-2002, настенный котёл разрешается устанавливать только в специально отведённых помещениях: кухне, техническом помещении или кладовой, но не в спальне или ванной. Помещение должно иметь окно с открывающейся створкой для естественной вентиляции, высоту потолков не менее 2,5 м и площадь не менее 4 м². Важно: котёл должен быть установлен на несущей стене, способной выдержать вес оборудования плюс заполненный теплоноситель (обычно 40–60 кг).

Подготовьте место: уберите всё лишнее, обеспечьте свободный доступ со всех сторон — минимум 70 см спереди, 50 см с боков. Не размещайте котёл над газовой плитой, под окном с проветриванием или рядом с дверью, ведущей на улицу — это создаёт сквозняки, нарушающие работу дымохода. Под стеной, где будет крепиться котёл, уложите негорючий материал (асбестовую плиту, стальную пластину) — это требование пожарной безопасности.

Подключение к системе отопления: схемы и компоненты

Двухконтурный котёл работает в двух режимах: отопление и ГВС. При подключении к системе отопления важно правильно организовать циркуляцию теплоносителя. Наиболее распространённая схема — с принудительной циркуляцией через насос, с расширительным баком и воздухоотводчиком. Обязательно установите:

— Обратный клапан на подаче теплоносителя;
— Фильтр грязевика перед входом в котёл;
— Балансировочные клапаны на каждом радиаторе;
— Термостатический клапан на подающей магистрали;
— Расширительный бак ёмкостью 10–12% от объёма системы.

Если в доме уже есть старая система с естественной циркуляцией — её необходимо модернизировать. Без циркуляционного насоса котёл не сможет корректно работать, особенно при высоком гидравлическом сопротивлении. Рекомендуется использовать «тёплый пол» в сочетании с радиаторами — это снижает температуру подачи и увеличивает КПД котла.

Подключение к газовой магистрали

Газовые трубы — это самая опасная часть системы. Подключение к газопроводу может выполнять только организация с лицензией на газовые работы. Самостоятельное вмешательство — административное правонарушение по ст. 9.23 КоАП РФ с штрафом до 2000 рублей и обязательным отключением газа.

До монтажа специалист проверяет: давление в магистрали (должно быть 1,3–2,5 кПа для городского газа), герметичность труб, наличие газового клапана и фильтра грубой очистки. Трубопровод от ввода до котла должен быть выполнен из стальных труб с резьбовыми соединениями или из меди с паяными соединениями. Полиэтиленовые и гибкие шланги не допускаются для стационарной установки!

После подключения производится продувка и проверка герметичности методом «мыльной эмульсии» — при нанесении пены на соединения не должно появляться пузырей. Только после этого разрешается включать газ.

Подключение к водопроводу и настройка давления

Второй контур котла — горячее водоснабжение — подключается напрямую к холодной водопроводной магистрали. Здесь важно соблюсти три условия: давление в сети не ниже 1,5 бар (иначе котёл не запустит ГВС), наличие обратного клапана и фильтра тонкой очистки. Вода из скважины или колодца требует дополнительной фильтрации — жёсткость выше 7 мг-экв/л приводит к накипи и поломке теплообменника.

После подключения к водопроводу и отопительной системе необходимо заполнить контуры теплоносителем — обычно это дистиллированная вода или антифриз на основе пропиленгликоля. Заполнение происходит через кран подпитки на котле. Давление в системе должно быть 1,2–1,5 бар при холодном состоянии. После прогрева оно поднимется до 1,8–2,0 бар — это норма.

Если давление падает — это признак утечки. Если растёт выше 3 бар — возможно неисправен расширительный бак. В обоих случаях требуется диагностика.

Пуско-наладочные работы и проверка системы

После физического подключения начинается этап настройки. Первым делом включается электропитание — котёл выполняет самодиагностику. Затем включается газ и запускается система отопления. Котёл должен запуститься без ошибок. Проверяются:

— Температура подачи и обратки (разница не более 15–20 °C);
— Работа циркуляционного насоса (шум, вибрация);
— Стабильность пламени горелки (синее пламя — норма, жёлтое — признак неисправности);
— Работа второго контура — горячая вода должна появляться через 5–10 секунд после открытия крана.

Настройка температурных графиков проводится через меню котла. Рекомендуется выставить температуру подачи 60–65 °C, температуру ГВС — 55 °C. При наличии термостатов — настроить график по времени суток и дням недели.

Оформление документов и согласование с газовой службой

Без официального согласования и акта ввода в эксплуатацию газ не подключат, а в случае аварии страховая компания откажет в возмещении. Процедура включает:

1. Получение технических условий (ТУ) в местной газовой службе;
2. Выполнение монтажа лицензированной организацией;
3. Заказ технического паспорта на котёл;
4. Составление акта скрытых работ (если трубы в полу или стене);
5. Вызов инспектора газовой службы для проверки и подписания акта ввода в эксплуатацию.

Все документы хранятся в домашней папке и должны быть доступны при проверке. Устаревшие котлы (выше 10 лет) требуют дополнительного обследования теплообменника и дымохода.

Частые ошибки при подключении и как их избежать

Самые распространённые ошибки, приводящие к поломкам и авариям:

• Неправильное давление в системе. Слишком низкое — котёл не запускается, слишком высокое — срабатывает предохранительный клапан. Решение: регулярно проверяйте манометр, подпитывайте систему при падении ниже 1,0 бар.
• Отсутствие фильтра. Песок и ржавчина из старых труб забивают теплообменник. Решение: установите фильтр грязевика сразу после подключения.
• Использование неподходящего теплоносителя. Антифриз на основе этиленгликоля разрушает резиновые уплотнения. Решение: используйте только пропиленгликоль, совместимый с вашим котлом.
• Неправильный дымоход. Неплотные соединения, слишком длинные горизонтальные участки, отсутствие уклона — приводят к обратной тяге. Решение: дымоход должен быть вертикальным, с уклоном 3° к котлу, без изгибов под 90°.
• Самовольное вмешательство. Попытки «самоделок» с термостатами, насосами или газовыми клапанами — основная причина отказа в страховке.

Экспертное мнение

Современные котлы — это сложные электронные устройства. Они требуют не только качественного монтажа, но и регулярного техобслуживания. Рекомендуется проводить профилактику один раз в год: чистка теплообменника, проверка датчиков, замена фильтров, диагностика газовой арматуры. Это продлит жизнь котлу на 5–7 лет и сэкономит до 30% на газе.

Вопросы и ответы

Заключение

Подключение настенного двухконтурного газового котла — это не просто установка оборудования, а комплексный инженерный процесс, требующий знаний, сертифицированных материалов и юридического оформления. Любая попытка сэкономить на монтаже, пропустить проверки или использовать несертифицированные компоненты оборачивается высоким риском аварии, штрафами и дорогостоящим ремонтом. Современные котлы — это надёжные и экономичные решения, но только при условии профессионального подхода.

• Подключение газового котла разрешено только лицензированной организацией.
• Соблюдайте требования СНиП и ГОСТ — это не рекомендация, а закон.
• Фильтры, расширительный бак и дымоход — не опция, а обязательные элементы.
• Регулярное техобслуживание продлевает срок службы котла на 30–50%.
• Не экспериментируйте с газом — это не та сфера, где можно учиться на ошибках.
