Как подключить гидроаккумулятор к скважине схема

Подключение гидроаккумулятора к скважине — важнейший этап организации автономного водоснабжения в частном доме. Без этого устройства система будет работать с перепадами давления, насос будет включаться слишком часто, что приведёт к его быстрому износу и преждевременному выходу из строя. Гидроаккумулятор (или мембранный бак) стабилизирует давление, обеспечивает запас воды и продлевает срок службы оборудования.

Зачем нужен гидроаккумулятор в системе водоснабжения

Автономная система водоснабжения из скважины без гидроаккумулятора крайне нестабильна. Каждый раз, когда вы открываете кран, насос должен включиться, чтобы создать давление. При закрытии крана он тут же отключается. Такой режим работы называется «сухим ходом» и крайне вреден для погружного или поверхностного насоса. Частые включения вызывают перегрев, износ электродвигателя и механических узлов.

Гидроаккумулятор решает эту проблему за счёт накопления воды под давлением. Он действует как буфер: когда вы пользуетесь водой, часть её поступает из бака, и насос включается только тогда, когда давление падает до заданного минимума. Это снижает количество циклов включения-выключения в 5–10 раз, продлевая срок службы насоса до 10 лет и более.

Кроме того, гидробак предотвращает гидроудары — резкие скачки давления при включении насоса, которые могут повредить трубы, смесители и бытовую технику. Особенно это важно в системах с полипропиленовыми или металлопластиковыми трубами, не предназначенными для высоких нагрузок.

Устройство и принцип работы: как это работает

Гидроаккумулятор представляет собой металлический бак с внутренней резиновой мембраной (грушей), разделяющей пространство на две части: одна заполняется водой, другая — воздухом под давлением. Вода поступает в мембрану, растягивая её, а воздух в корпусе сжимается. Когда кран открыт, вода выталкивается давлением сжатого воздуха.

Работа системы регулируется реле давления, которое подключено к трубопроводу. Оно настроено на два порога: нижний (например, 1.5 атм) — при достижении которого насос включается, и верхний (например, 3.0 атм) — при котором насос отключается. Разница между ними определяет объём воды, который будет использован из бака между включениями.

Процесс можно представить так: вы открыли душ — вода начинает поступать из гидроаккумулятора. Давление в системе падает. Как только оно достигнет 1.5 атм, реле замыкает цепь, насос запускается и наполняет бак до 3.0 атм. После этого реле размыкает цепь, и насос останавливается. Таким образом, вы получаете стабильный напор без постоянного включения оборудования.

Типы мембранных баков

• Вертикальные — с нижним подключением. Объём от 24 до 1000 литров. Удобны для больших систем, позволяют устанавливать автоматику сверху.
• Горизонтальные — компактнее, подходят для малых помещений. Часто используются в насосных станциях.
• Сменная мембрана — продлевает срок службы бака. При износе достаточно заменить «грушу», не покупая новый бак.

Как выбрать объём гидроаккумулятора: расчёты и рекомендации

Объём бака зависит от количества точек водоразбора, производительности насоса и частоты использования воды. Слишком маленький бак будет вызывать частые включения насоса, слишком большой — занимать место и стоить дороже, чем нужно.

Для семьи из 3–4 человек и 3–5 точек водоразбора (ванна, кухня, стиральная машина, душ) оптимальный объём — 50–100 литров. Если у вас большой дом с несколькими санузлами, баней или поливом, лучше выбрать бак на 150–200 литров.

Существует формула расчёта минимального объёма:

1. Определите расход воды в литрах в минуту (например, 3 точки × 10 л/мин = 30 л/мин).
2. Найдите производительность насоса (например, 40 л/мин).
3. Используйте коэффициент 0.3 для частоты включения (не более 15–20 циклов в час).
4. Формула: V = (Q × ΔP) / (K × P_min), где Q — расход, ΔP — перепад давления, K — коэффициент, P_min — минимальное давление.

На практике проще воспользоваться таблицей:

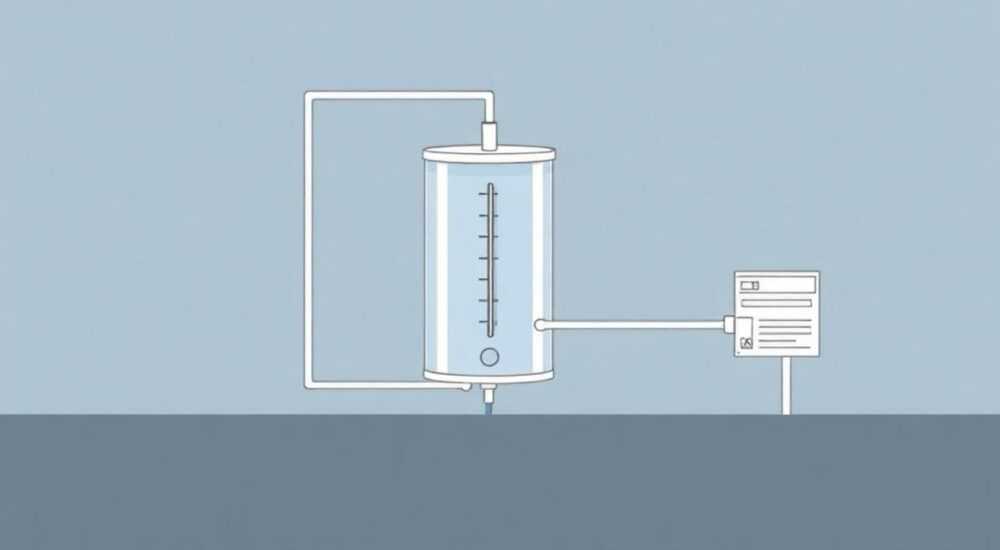

Схема подключения гидроаккумулятора к скважине: пошагово

Правильная схема подключения — залог долгой и бесперебойной работы всей системы. Вот пошаговый алгоритм:

1. Отключите питание насоса и слейте воду из системы, если она уже была запущена.
2. Установите гидроаккумулятор на ровную поверхность. Используйте резиновые прокладки или антивибрационные подложки.
3. Подключите пятивыводной штуцер (пятерник) к выходу насоса или гидромодуля. На него будут подключены: манометр, реле давления, гидроаккумулятор, подача в дом и резервный выход.
4. Подсоедините гидробак к штуцеру через обратный клапан (если его нет в насосе).
5. Убедитесь, что все соединения герметичны. Используйте ФУМ-ленту или анаэробный герметик.
6. Проверьте давление в воздушной камере манометром — оно должно быть на 0.1–0.2 атм ниже минимального давления включения насоса (обычно 1.4–1.5 атм).
7. Запустите систему и проверьте работу.

Элементы схемы: зачем они нужны

• Пятивыводной штуцер — центральный узел, объединяющий все элементы. Позволяет компактно разместить манометр, реле и бак.
• Манометр — показывает текущее давление в системе. Нужен для настройки и диагностики.
• Реле давления — «мозг» системы. Включает и выключает насос в зависимости от давления.
• Обратный клапан — предотвращает слив воды из труб обратно в скважину.
• Запорный вентиль — позволяет отключить бак для обслуживания без слива всей системы.

Необходимые материалы и арматура для монтажа

Для качественного подключения вам понадобятся:

• Гидроаккумулятор нужного объёма
• Пятивыводной штуцер (латунный, 1″ или 1¼»)
• Реле давления (например, РДМ-5)
• Манометр (0–6 атм)
• Обратный клапан (если не встроен в насос)
• Фитинги и переходники под ваш тип труб (металлопластик, ПНД, полипропилен)
• ФУМ-лента или герметик
• Кабель для подключения реле к насосу и сети
• Защитный автомат на 10 А

Для систем с глубокой скважиной и погружным насосом также потребуется оголовок или адаптер для герметичного вывода трубы и кабеля.

Настройка реле давления и тестирование системы

После монтажа необходимо правильно настроить реле. Обычно оно имеет две пружины: большую (регулирует верхний порог) и малую (дифференциал).

Пошаговая настройка:

1. Включите насос и дайте системе набрать давление. Оно должно остановиться на 3.0–3.2 атм — это верхний предел.
2. Откройте кран и снизьте давление до 1.5–1.7 атм. Насос должен включиться.
3. Если значения не совпадают, снимите крышку реле и медленно подтягивайте пружины. Большая — меняет верхнюю границу, малая — разницу между включением и выключением.
4. Стандартный дифференциал — 1.5 атм (например, 1.5–3.0). Не делайте его меньше 1.0 атм, иначе насос будет включаться слишком часто.
5. Проверьте работу в течение часа: включайте и выключайте краны, следите за реакцией насоса.

Проверка давления в воздушной камере

Раз в 6–12 месяцев проверяйте давление в гидробаке:

• Отключите насос и слейте воду.
• Нажмите на золотник (как на автомобиле) и измерьте давление манометром.
• При необходимости подкачайте воздух компрессором до 1.4–1.5 атм.

Частые ошибки при подключении и как их избежать

Даже опытные мастера допускают ошибки, которые снижают эффективность системы:

• Неправильное давление в воздушной камере — самая частая причина. Если оно выше, чем давление включения насоса, бак не будет заполняться водой.
• Отсутствие обратного клапана — вода уходит в скважину, насос запускается всухую.
• Использование дешёвых фитингов — приводит к протечкам и разгерметизации при скачках давления.
• Установка бака без опоры — особенно для моделей от 100 л. Вибрация со временем рвёт соединения.
• Игнорирование вентиля перед баком — не позволяет отключить бак для обслуживания.

Что делать, если насос часто включается?

• Проверьте давление в воздушной камере.
• Увеличьте дифференциал на реле.
• Добавьте второй гидроаккумулятор параллельно.
• Убедитесь, что нет утечек в системе.

Экспертное мнение

Вопросы и ответы

Заключение

Подключение гидроаккумулятора к скважине — не просто формальность, а необходимое условие для стабильной и долговечной работы системы водоснабжения. Правильно выбранный и установленный бак снижает износ насоса, предотвращает гидроудары и обеспечивает комфортный напор воды даже при пиковых нагрузках.

Ключевые моменты: выбирайте объём бака исходя из числа точек водоразбора, используйте качественные компоненты (латунный штуцер, реле РДМ-5), настройте давление в воздушной камере и регулярно проводите техническое обслуживание. Не пренебрегайте установкой запорного вентиля и обратного клапана — они спасут вас от множества проблем в будущем.

• Минимальный объём бака для семьи — 50 литров.
• Давление в воздушной камере — на 0.1–0.2 атм ниже давления включения насоса.
• Используйте пятивыводной латунный штуцер и качественное реле давления.
• Проверяйте давление в баке раз в 6–12 месяцев.
• Устанавливайте гидроаккумулятор в отапливаемом помещении при возможности.
