Как подключить греющий кабель к сети 220в схема подключения

Греющий кабель — надежное решение для борьбы с обледенением труб, водостоков и кровли, а также для поддержания температуры в системах водоснабжения. Подключение его к сети 220 В требует соблюдения технических норм, правил безопасности и точного следования схеме монтажа. Неправильная установка может привести к перегреву, короткому замыканию или выходу оборудования из строя.

Основные типы греющих кабелей: как выбрать подходящий

Греющие кабели делятся на два основных типа: резистивные и саморегулирующиеся. От выбора зависит не только эффективность системы обогрева, но и схема подключения. Резистивный кабель имеет постоянное сопротивление по всей длине и выделяет одинаковое количество тепла независимо от температуры окружающей среды. Он бывает одножильным и двухжильным. Одножильный требует подключения с обоих концов к источнику питания, что усложняет монтаж, тогда как двухжильный проще в установке — подключается только одним концом.

Саморегулирующийся кабель — более современное и технологичное решение. Его мощность изменяется в зависимости от температуры: чем холоднее участок, тем больше тепла он выделяет. Это позволяет экономить электроэнергию и исключает перегрев на участках, где нагрев не нужен. Такой кабель устойчив к механическим повреждениям и не требует точного расчета длины при монтаже.

При выборе важно учитывать условия эксплуатации: внутренний обогрев труб (внутри или снаружи), обогрев кровли, водостоков, открытых площадок. Для каждого случая подбирается соответствующая удельная мощность — от 10–17 Вт/м для труб до 30–50 Вт/м для сложных участков кровли.

Сравнение типов кабелей

Подготовка к подключению: что нужно знать перед началом работ

Перед тем как подключить греющий кабель к сети 220 В, необходимо провести тщательную подготовку. Во-первых, определите место подключения — оно должно быть защищено от влаги и механических воздействий. Чаще всего используется распределительная коробка или щиток с автоматами. Во-вторых, убедитесь, что электросеть способна выдержать дополнительную нагрузку. Суммарная мощность всех подключенных нагревательных секций не должна превышать допустимую нагрузку линии.

Обязательно используйте устройства защитного отключения (УЗО) с током утечки 10–30 мА. Это предотвратит поражение электрическим током при повреждении изоляции. Также рекомендуется установить автоматический выключатель с номиналом, соответствующим суммарной мощности кабеля. Например, для нагрузки 1,5 кВт достаточно автомата на 10 А.

Не забывайте о заземлении. Экранированный греющий кабель обязательно должен быть заземлён. Медная оплетка в конструкции кабеля служит экраном и защитой от электромагнитных помех, а также обеспечивает безопасность при пробое фазы на корпус.

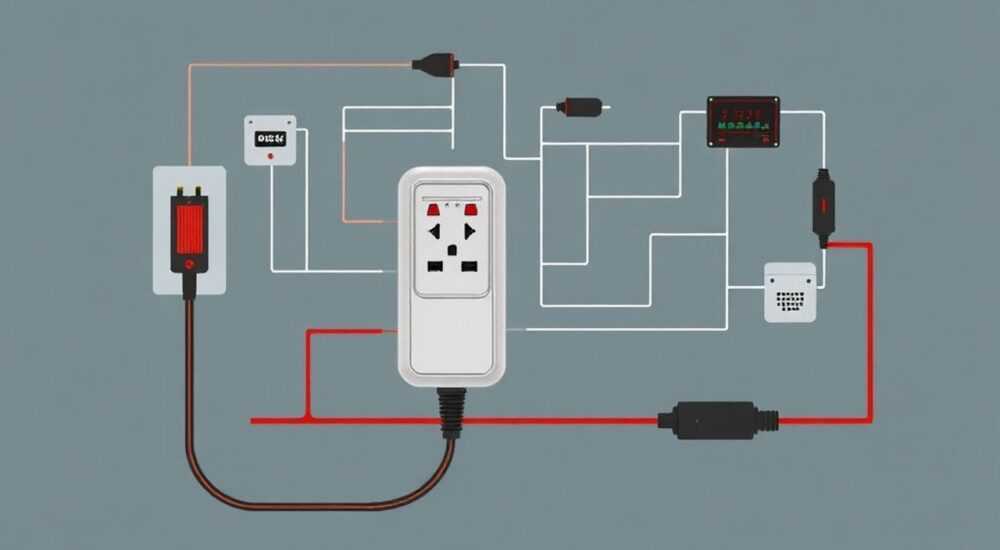

Схема подключения греющего кабеля к сети 220 В

Стандартная схема подключения включает несколько ключевых элементов: источник питания 220 В, УЗО, автоматический выключатель, клеммную колодку и сам греющий кабель. Питание подаётся от домовой электросети через вводной автомат. Далее ток проходит через УЗО, которое контролирует утечку тока, и затем — через автомат защиты по току. После этого фаза и ноль подаются на клеммы подключения кабеля.

Для саморегулирующегося кабеля подключение выполняется просто: с одного конца делается «холодный» ввод — это кусок обычного силового кабеля (например, ВВГнг 3×1,5), который заводится в коробку подключения. С другого конца кабель герметично закрывается термоусадочной муфтой. Экран (оплетка) соединяется с проводом заземления через отдельную клемму.

Для резистивного двухжильного кабеля схема аналогична, но важно не перепутать жилы: одна жила соединяется с фазой, вторая — с нулём. Оба провода подключаются к клеммной колодке в одной точке. При использовании одножильного резистивного кабеля формируется петля: кабель идёт от коробки до конца трассы и возвращается обратно, после чего оба конца подключаются к питанию.

Пример схемы подключения

• Сеть 220 В → Вводной автомат → УЗО (30 мА) → Автомат защиты (10–16 А) → Клеммная колодка
• Фаза и ноль → «Холодный» конец греющего кабеля
• Экран кабеля → Шина заземления
• Конец кабеля → Герметичная оконечная муфта

Пошаговый алгоритм монтажа и подключения

Чтобы подключить греющий кабель к сети 220 В, следуйте чёткой последовательности действий:

1. Отключите питание в щитке и установите блокировку, чтобы никто случайно не включил автомат во время монтажа.
2. Размотайте кабель и уложите его по трассе согласно проекту. Не допускайте перегибов и растяжек.
3. Подготовьте «холодный» конец: зачистите внешнюю оболочку, аккуратно разделайте жилы и подключите к силовому кабелю через соединительную муфту.
4. Установите соединительную муфту в доступном месте (часто — в распаечной коробке). Все соединения должны быть герметичными.
5. Подключите кабель к питанию через клеммы: фаза — к фазе, ноль — к нулю, экран — к земле.
6. Загерметизируйте конец кабеля с помощью оконечной муфты. Это предотвратит попадание влаги внутрь.
7. Проверьте сопротивление между жилами и между каждой жилой и экраном. Оно должно соответствовать паспортным данным.
8. Включите питание и проверьте работу системы в течение 15–30 минут. Убедитесь, что кабель равномерно нагревается.

Распространённые ошибки и как их избежать

Одна из самых частых ошибок — отсутствие УЗО. Многие считают, что автоматический выключатель достаточно, но он защищает только от перегрузки и КЗ, а не от утечки тока. Без УЗО риск поражения током возрастает в разы, особенно при работе с кабелем на улице.

Другая ошибка — неправильное соединение экрана. Если медную оплетку не подключить к заземлению, она может накапливать потенциал и вызвать пробой изоляции. Также часто игнорируют проверку сопротивления изоляции перед включением, что может привести к немедленному выходу кабеля из строя.

Распространён и монтаж без «холодного» конца — когда силовой кабель напрямую подсоединяют к греющей секции. Это нарушает герметичность и создаёт точку уязвимости. Используйте только специальные комплекты для подключения, рекомендованные производителем.

Экспертное мнение

Интервью с Дмитрием Волковым, руководителем службы монтажа «ТеплоСтрой»

• — Дмитрий, какие новшества появились в подключении греющих кабелей?
  Сейчас активно внедряются цифровые терморегуляторы с Wi-Fi. Они позволяют управлять системой удалённо, получать уведомления о неисправностях и анализировать потребление энергии. Это особенно полезно для загородных домов.
• — Какие кабели вы рекомендуете для частного дома?
  Однозначно — саморегулирующиеся. Они надёжнее, проще в монтаже и экономичнее. Да, стоят дороже, но окупаются за 2–3 сезона за счёт снижения расхода электроэнергии.
• — Есть ли типичные ошибки у домашних мастеров?
  Да. Часто пытаются сэкономить на автомате или УЗО, ставят устройства с неправильным номиналом. Ещё — не проверяют изоляцию. А потом удивляются, почему кабель не работает. Проверка мегаомметром — обязательный этап.

Вопросы и ответы

Заключение

Подключение греющего кабеля к сети 220 В — ответственный процесс, требующий знаний, инструментов и соблюдения норм безопасности. Ключевые элементы успеха — использование УЗО, правильная схема подключения, качественные соединения и обязательная проверка изоляции. Выбор типа кабеля (саморегулирующийся или резистивный) влияет на сложность монтажа и долгосрочную эффективность.

• Всегда используйте УЗО и автоматический выключатель при подключении.
• Подключайте экран греющего кабеля к заземлению.
• Проверяйте сопротивление изоляции мегаомметром перед включением.
• Предпочтительнее выбирать саморегулирующийся кабель для большей надёжности и экономии.
• Монтируйте систему строго по схеме и с использованием сертифицированных комплектов.
