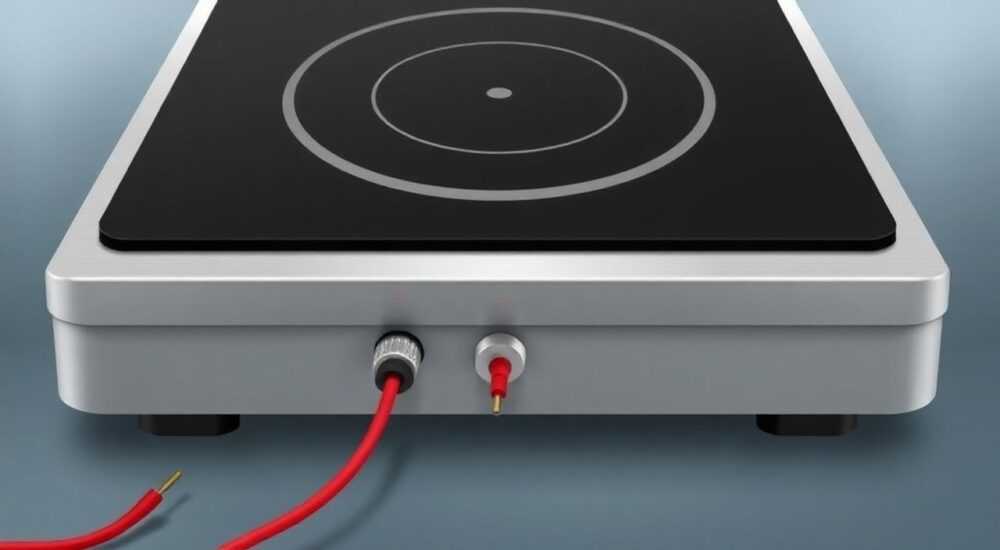

Как подключить индукционную варочную панель к электросети 3 провода

Подключение индукционной варочной панели к электросети — ответственная задача, требующая знаний в области электромонтажа и строгого соблюдения правил безопасности. В большинстве случаев для этого используется трехжильный кабель: фаза (L), ноль (N) и заземление (PE). Правильное подключение обеспечивает не только стабильную работу техники, но и защиту от поражения током и перегрева проводки.

Особенности индукционных варочных панелей

Индукционные варочные панели работают по принципу электромагнитной индукции: катушки под стеклокерамикой создают переменное магнитное поле, которое нагревает дно посуды. Этот процесс требует значительного энергопотребления — от 7 до 12 кВт в зависимости от модели и количества одновременно работающих конфорок. Из-за высокой нагрузки такие приборы нельзя подключать через обычную розетку или удлинитель.

Мощность напрямую влияет на выбор кабеля и автоматического выключателя. Даже если у вас всего три провода (фаза, ноль, земля), это не означает, что подключение невозможно. Однако важно понимать, что классическая однофазная сеть (220 В) с тремя проводами — это минимально допустимый вариант. В идеале рекомендуется трёхфазное питание (380 В), но в условиях типовой городской квартиры чаще встречается именно однофазная схема.

Индукционная панель чувствительна к качеству питания. Перепады напряжения, плохой контакт или недостаточное сечение кабеля могут вызвать сбои в работе, отключение защиты или даже выход из строя электроники. Поэтому выбор компонентов и аккуратность монтажа — ключевые факторы долговечности и безопасности.

Требования к электросети

Перед подключением необходимо убедиться, что ваша домашняя электросеть способна выдержать нагрузку. Индукционная панель — один из самых «прожорливых» бытовых приборов. Для корректной работы требуется:

• Отдельная линия электропитания от распределительного щита;
• Автоматический выключатель с номиналом 25–32 А (в зависимости от мощности);
• Устройство защитного отключения (УЗО) или дифавтомат (обязательно);
• Кабель с медными жилами сечением не менее 4 мм² (при мощности до 8 кВт) или 6 мм² (выше 8 кВт).

Если в вашей квартире старая алюминиевая проводка, её использование для подключения индукционной панели категорически запрещено. Алюминий хуже проводит ток, быстрее окисляется и может перегреваться. Даже если сейчас всё работает, со временем контакт ослабевает, что приводит к возгоранию.

Обратите внимание: при однофазном подключении все три провода (L, N, PE) подаются с одной фазы. Это стандартная ситуация в большинстве квартир. Заземление (PE) — обязательный элемент. Его отсутствие делает эксплуатацию опасной и противоречит ПУЭ (Правилам устройства электроустановок).

Подготовка к подключению

Перед началом работ необходимо провести несколько подготовительных шагов. Пренебрежение ими чревато поломкой техники или травмами.

Первое — отключите питание на щите. Убедитесь, что напряжение снято, с помощью тестера или индикаторной отвёртки. Всегда работайте в резиновых перчатках и на сухом полу.

Второе — проверьте комплектацию. Убедитесь, что у вас есть:

• Гофрированная труба (гофротруба) для защиты кабеля;
• Клеммы WAGO или наконечники НШВИ для надёжного соединения;
• Отвёртки, плоскогубцы, кусачки;
• Мультиметр или тестер для проверки цепи.

Третье — определите место подключения. Большинство панелей имеют клеммник на тыльной стороне. На нём указаны обозначения:

• L — фаза (может быть L1, L2, L3 при трёхфазном подключении);
• N — нулевой провод;
• PE — заземление (жёлто-зелёный).

Если панель поддерживает переключение режимов, снимите перемычки между клеммами L1, L2, L3 согласно инструкции. При однофазном подключении фаза подаётся только на L1, остальные клеммы изолируются.

Пошаговое подключение: 3 провода

Рассмотрим алгоритм подключения индукционной панели к однофазной сети с тремя проводами: L (коричневый/красный), N (синий), PE (жёлто-зелёный).

1. Отключите питание на щитке. Повесьте табличку «Не включать!», чтобы случайно не включили свет соседи или домочадцы.
2. Проложите кабель. Используйте медный трёхжильный кабель ВВГнг-Ls сечением 6 мм². Протяните его в гофре от щита до места установки панели. Гофра защищает кабель от механических повреждений и улучшает пожаробезопасность.
3. Подключите кабель к автомату. Фазу (L) — к выходу автоматического выключателя 32 А. Ноль (N) — к нулевой шине (шина должна быть изолирована от корпуса щита). Заземление (PE) — к шине заземления.
4. Подключите кабель к панели. Снимите заднюю крышку. Подключите:
   • Фазу (L) — к клемме L1;
   • Ноль (N) — к клемме N;
   • Заземление (PE) — к клемме с символом ⏚.
5. Закрепите провода. Убедитесь, что винты плотно затянуты, а жилы не выступают. Оставьте небольшой запас кабеля внутри ниши.
6. Проверьте соединения. Мультиметром прозвоните цепь: между фазой и нулём должно быть около 220 В при поданном питании, между фазой и землёй — аналогично. Короткого замыкания быть не должно.
7. Включите питание и протестируйте. Включите автомат, затем включите панель. Проверьте работу всех конфорок, отсутствие мерцания и срабатывания УЗО.

Частые ошибки и как их избежать

Даже опытные мастера иногда допускают ошибки. Вот самые распространённые:

• Подключение без УЗО. Это грубое нарушение. Без УЗО нет защиты от утечки тока, что особенно опасно во влажной среде кухни.
• Использование кабеля меньшего сечения. Например, 2,5 мм² вместо 6 мм². Последствия — перегрев, оплавление изоляции, пожар.
• Путаница в проводах. Перепутать ноль с заземлением — частая ошибка. Это приводит к срабатыванию УЗО или появлению напряжения на корпусе.
• Подключение через старую евророзетку. Ни одна розетка не рассчитана на длительную нагрузку свыше 16 А. Панель должна подключаться напрямую или через силовую розетку Schuko с заземлением (но и это не всегда безопасно).
• Отсутствие заземления. В домах старой постройки заземляющей шины может не быть. В этом случае необходимо организовать контур заземления или хотя бы установить УЗО с чувствительностью 30 мА.

Экспертное мнение

Интервью с Сергеем Михайловым, главным инженером электромонтажной компании «ЭнергоСпецСтрой»

— Сергей, часто ли вы сталкиваетесь с попытками самостоятельного подключения индукционных панелей?

— Каждую неделю видим минимум два таких случая. Люди читают инструкцию, думают, что это просто, и берутся за отвёртку. Но однофазное подключение с тремя проводами — это уже повышенный риск, особенно если человек не знает, чем отличается PEN от PE.

— Что бы вы посоветовали тем, кто хочет сэкономить на услугах электрика?

— Экономия в 5 тысяч рублей может обойтись в десятки тысяч — при пожаре или замене сгоревшей панели. Да и гарантия производителя аннулируется, если подключение выполнено не по ПУЭ. Лучше потратить деньги один раз, чем потом платить за последствия.

— Есть ли современные решения, упрощающие подключение?

— Да. Например, модульные клеммники с цветовой индикацией и предохранителями. Также появились панели с функцией «мягкого пуска» — они постепенно увеличивают нагрузку, снижая пусковые токи. Это особенно полезно при слабой проводке.

Вопросы и ответы

Заключение

Подключение индукционной варочной панели к сети с тремя проводами — технически выполнимая задача, но требующая строгого соблюдения норм и осторожности. Главное — использовать качественные материалы, правильно выбрать сечение кабеля и автомат, а также обеспечить надёжное заземление. Самостоятельное подключение возможно, но только при наличии опыта и знаний в электротехнике.

• Используйте медный кабель сечением 6 мм² для мощных панелей.
• Подключайте через отдельный автомат и УЗО.
• Никогда не экономьте на заземлении и качестве соединений.
• Проверяйте схему подключения в инструкции к панели.
• При сомнениях — обращайтесь к сертифицированному электрику.
