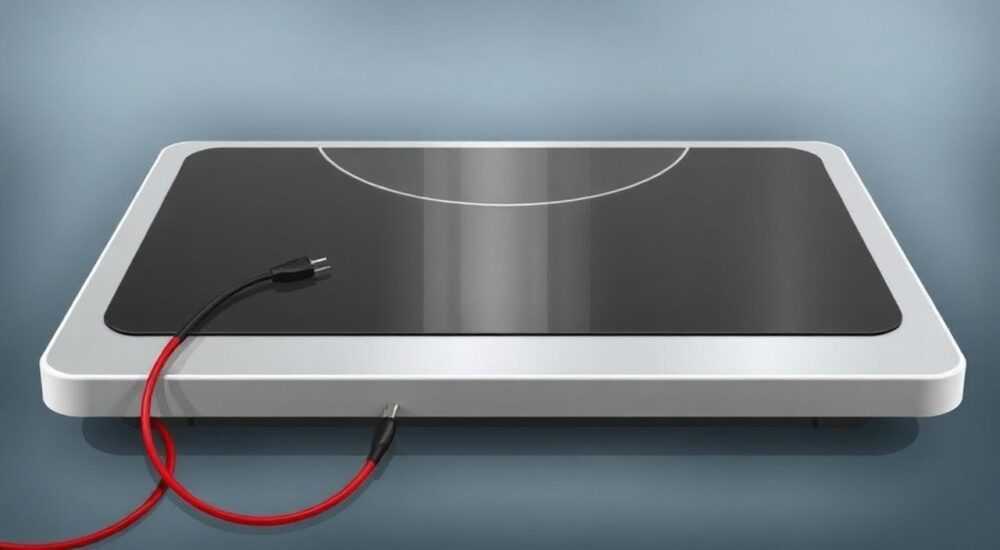

Как подключить индукционную варочную панель к электросети 4 провода

Подключение индукционной варочной панели — ответственная задача, требующая соблюдения электротехнических норм и техники безопасности. При наличии четырёх проводов (три фазы и нейтраль или две фазы, нейтраль и земля) важно правильно определить схему подключения, соответствующую вашей электросети и модели оборудования. Главное правило: если вы не уверены в своих силах, доверьте монтаж квалифицированному электрику.

Особенности подключения индукционных варочных панелей

Индукционные варочные панели потребляют значительную мощность — от 6 до 12 кВт в зависимости от модели и количества включённых конфорок. Это требует выделенной линии электропитания с соответствующим сечением кабеля, автоматическим выключателем и устройством защитного отключения (УЗО). Подключение выполняется через клеммную коробку на тыльной стороне панели, где расположены контакты для фаз (L1–L3), нейтрали (N) и заземления (PE).

При наличии 4 проводов на входе в квартиру или дом важно понимать, что это может быть комбинация: три фазы + земля, две фазы + ноль + земля, или одна фаза + ноль + две перемычки (редко). Расшифровка зависит от электроснабжающей организации и типа вводного щитка. Наиболее распространённый случай — наличие трёхфазного ввода, но при этом используется только часть фаз для плиты.

Каждая современная индукционная панель поставляется с инструкцией, где указаны все возможные схемы подключения: одно-, двух- и трёхфазная. В большинстве случаев производители предусматривают универсальный способ подключения через перемычки, позволяя адаптировать технику под конкретную сеть. Ключевой момент — правильная распиновка проводов и использование медного кабеля сечением не менее 4 мм² для однофазной сети и 2,5 мм² на фазу — для трёхфазной.

Типовые схемы подключения: от однофазной до трёхфазной сети

Основные схемы подключения зависят от количества фаз в вашей электросети. Производители, такие как Bosch, Electrolux, Siemens, Indesit, указывают в инструкции три основных варианта: L1+N+PE (одна фаза), L1+L2+N+PE (две фазы), L1+L2+L3+N+PE (три фазы). При наличии 4 проводов чаще всего реализуется либо двухфазная, либо однофазная схема с объединением фаз.

Если у вас 4 провода: L1, L2, N, PE — это двухфазная сеть. Такая конфигурация позволяет равномерно распределить нагрузку между двумя фазами, снижая риск перегрузки одной линии. Панель подключается так: фазы L1 и L2 идут на соответствующие клеммы, ноль — на N, земля — на PE. Внутри панели фазные клеммы могут быть соединены с группами конфорок.

Если ввод трёхфазный, но на клеммы панели подведены только 4 провода (например, L1, L2, L3, PE без нуля), это ошибка — ноль необходим. Однако некоторые модели могут работать без нейтрали, если электроника запитывается от одной фазы. Но стандартная схема требует всех пяти проводов: три фазы, ноль, земля. Значит, при 4 проводах, вероятнее всего, используется однофазная или двухфазная схема.

Как определить тип своей сети?

Перед подключением нужно точно знать, какие провода у вас есть. Используйте мультиметр: измерьте напряжение между проводами. Если между двумя парами — 220 В, а между другими — 380 В, значит, у вас трёхфазная сеть. Если во всех случаях около 220 В — однофазная. Двухфазная встречается редко, но возможна в старых домах с разделённой нагрузкой.

Что делать, если в инструкции нет схемы на 4 провода?

Не пугайтесь. Схема на 4 провода — это либо однофазная (с перемычками), либо двухфазная. В инструкции обычно указано: «Для однофазной сети объедините L1, L2, L3 перемычкой». Это и будет ваша схема — 4 провода: общий фазный (подведённый к L1), ноль, земля и перемычки на остальные фазы.

Пошаговая инструкция: как подключить панель к 4 провода

Подключение выполняется в несколько этапов. Даже если вы опытный мастер, следуйте алгоритму — это снизит риск ошибки.

1. Отключите питание. На вводном щитке отключите автомат, питающий линию кухни. Повесьте табличку «Не включать! Работают люди».
2. Подготовьте инструменты. Вам понадобятся: отвёртка, крестовая и плоская, мультиметр, нож для зачистки изоляции, гаечные ключи, клеммы WAGO или наконечники НШВИ.
3. Определите назначение 4 проводов. Используя цветовую маркировку: коричневый/красный — фаза, синий — ноль, жёлто-зелёный — земля. Проверьте мультиметром.
4. Снимите заднюю крышку панели. Обычно крепится на 2–4 винтах. Под ней — клеммник с обозначениями L1, L2, L3, N, PE.
5. Настройте схему подключения. Для однофазной сети: установите перемычки между L1–L2 и L2–L3 (если нет — сделайте из медного провода 4 мм²). Фазу подключите к L1, ноль — к N, землю — к PE.
6. Подключите провода. Зачистите концы на 10–12 мм, вставьте в клеммы, затяните винты. Не допускайте оголённых участков под клеммой.
7. Уложите провода в кабель-канал. Убедитесь, что они не зажаты корпусом и не касаются нагревающихся деталей.
8. Установите панель в столешницу. Зафиксируйте креплениями, проверьте горизонтальность.
9. Включите автомат и проверьте работу. Включите панель, активируйте одну конфорку. Если всё работает — отлично. Если выбило автомат — немедленно отключите и проверьте подключение.

Пример: подключение панели Bosch PPI82560

Эта модель поддерживает все три схемы. В комплекте — перемычки. При 4 проводах (L1, L2, N, PE) используется двухфазная схема: L1 и L2 подключаются к соответствующим клеммам, N — к нулю, PE — к земле. Конфорки автоматически распределяются между фазами. Мощность каждой фазы — до 3,7 кВт.

Распространённые ошибки и как их избежать

Даже опытные мастера допускают ошибки при подключении индукционных панелей. Вот самые частые:

• Перепутаны ноль и земля. Это может привести к пробою на корпус и поражению током. Всегда проверяйте маркировку: PE — земля, N — ноль. На клеммнике они чётко обозначены.
• Отсутствие перемычек при однофазном подключении. Если не соединить L1–L3, работать будет только одна конфорка. Остальные будут блокироваться электроникой.
• Использование кабеля малого сечения. Для мощной панели менее 4 мм² — риск перегрева и возгорания. При двухфазной схеме — минимум 2×4 мм².
• Подключение к общей розетке. Индукционная панель должна иметь отдельную линию, проложенную напрямую от щитка. Розетка Schuko не рассчитана на 10+ кВт.
• Отсутствие УЗО. Без устройства защитного отключения риск поражения током возрастает. УЗО 30 мА — обязательный элемент.

Что делать, если после подключения панель не включается?

Не паникуйте. Проверьте:

• Включён ли автомат в щитке;
• Правильно ли подключены фаза, ноль и земля;
• Есть ли напряжение на клеммах (мультиметром);
• Не сработало ли УЗО;
• Целостность перемычек.

Экспертное мнение

Современные панели чувствительны к качеству питания. Сергею важно отметить: «Если у вас старая проводка с алюминием, лучше заменить линию на медь. Алюминий хрупкий, плохо держит контакт, особенно при постоянной нагрузке.»

Также эксперт рекомендует: «После подключения в течение часа наблюдайте за панелью. Проверьте, не греется ли кабель, нет ли запаха. Первое включение — самый ответственный момент.»

Вопросы и ответы

Заключение

Подключение индукционной варочной панели к сети с 4 проводами — задача технически выполнимая, но требующая внимания к деталям. Ключевые факторы успеха — правильная идентификация проводов, соблюдение схемы подключения и использование качественных материалов. Неверное соединение может привести к поломке техники, аварии в электросети или даже пожару.

• Определите тип своей электросети — одно-, двух- или трёхфазная.
• Используйте кабель нужного сечения и обязательно установите УЗО.
• Строго следуйте схеме из инструкции и не забывайте про перемычки.
• Проверяйте подключение мультиметром перед первым включением.
• При любых сомнениях — обращайтесь к лицензированному электрику.
