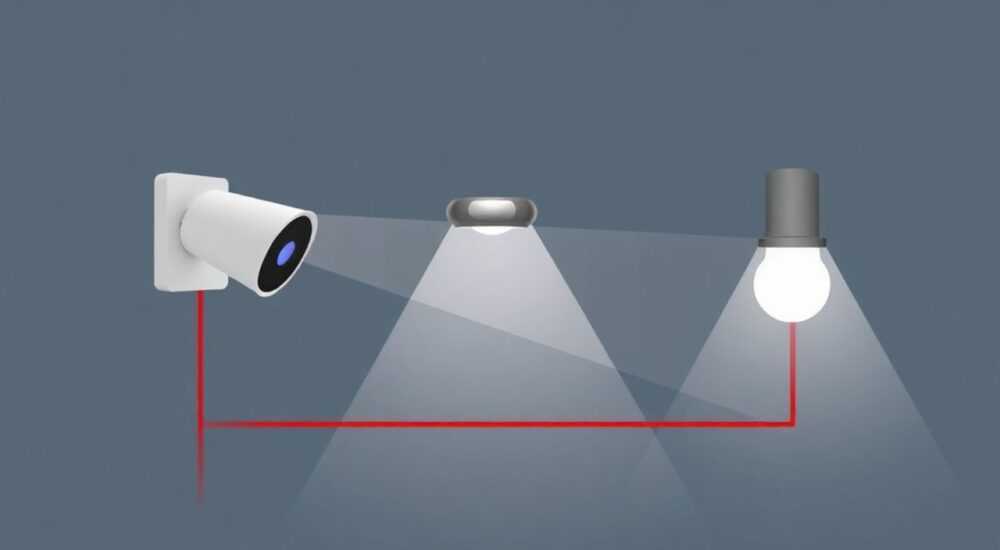

Как подключить инфракрасный датчик диодному светильников

Инфракрасные датчики всё чаще интегрируются в современные диодные светильники для автоматизации освещения в жилых, коммерческих и промышленных помещениях. Такие системы позволяют экономить до 40% электроэнергии за счёт включения света только при наличии человека в зоне действия датчика. Подключение инфракрасного датчика к светодиодному светильнику — задача, требующая понимания электрической схемы, выбора совместимого оборудования и соблюдения правил безопасности. Неправильная установка может привести к мерцанию света, ложным срабатываниям или повреждению драйвера светильника. Главное — использовать датчик, специально разработанный для работы с LED-освещением, и соблюдать полярность при подключении.

Для корректного подключения инфракрасного датчика к светодиодному светильнику используйте датчик с выходом на реле, совместимый с низкими нагрузками LED-светильников (минимум 5 Вт), и подключайте его последовательно в разрыв фазного провода перед светильником. Обязательно отключите питание перед работой и проверьте совместимость напряжения и тока.

Содержание статьи:

Зачем подключать ИК-датчик к светодиодному светильнику
Какие типы инфракрасных датчиков подходят для LED-светильников
Способы подключения: схемы и варианты
Пошаговая инструкция по подключению
Частые ошибки и как их избежать
Как проверить совместимость датчика и светильника
Экспертное мнение: рекомендации профессионала
Часто задаваемые вопросы
Заключение

Зачем подключать ИК-датчик к светодиодному светильнику

Инфракрасные датчики движения — это не просто модный тренд, а экономически обоснованное решение для современного освещения. Согласно данным Министерства энергетики РФ, автоматическое включение света в офисах и жилых помещениях позволяет снизить потребление электроэнергии на 25–40% без ущерба для комфорта. Особенно это актуально для коридоров, кладовых, санузлов, гаражей и подъездов — мест, где свет часто остаётся включённым «на всякий случай».

Светодиодные светильники идеально подходят для работы с датчиками: они мгновенно реагируют на команду включения, не имеют инерции, как лампы накаливания, и не требуют прогрева. Однако не все ИК-датчики рассчитаны на работу с низкими нагрузками LED-светильников. Многие модели, созданные для галогенок или люминесцентных ламп, не срабатывают корректно при мощности ниже 20 Вт, что приводит к постоянному мерцанию или отказу включения.

Представьте ситуацию: вы вошли в туалет, а свет не включился. Причина — датчик не «увидел» нагрузку. Это не брак, а несовместимость. Современные LED-датчики решают эту проблему, используя специальные схемы управления с минимальным порогом срабатывания — от 3 Вт.

Полезно знать: Светодиодные светильники с встроенным датчиком движения стоят дороже, но не требуют дополнительной проводки. Если вы делаете ремонт, лучше сразу выбрать такую модель.

Какие типы инфракрасных датчиков подходят для LED-светильников

Не все ИК-датчики одинаковы. Для светодиодного освещения подходят только модели, специально адаптированные под низкие нагрузки. Различают три основных типа:

Пассивные инфракрасные (PIR) датчики с релейным выходом — наиболее распространённый и надёжный вариант. Реле замыкает цепь, как обычный выключатель. Подходят для любых LED-светильников, если мощность не ниже 5 Вт.
Датчики с электронным ключом (TRIAC) — используются в диммируемых системах. Требуют совместимости с драйвером светильника. Часто вызывают мерцание при низких нагрузках — не рекомендуются для бытового использования без проверки.
Умные датчики с Bluetooth/Wi-Fi — подключаются через контроллер. Используются в системах «умный дом». Требуют стабильного интернета и приложения для настройки. Не подходят для простых сценариев.

Таблица сравнения типов датчиков для LED-светильников:

Тип датчика	Мин. мощность LED	Мерцание	Сложность установки	Рекомендация
PIR с реле	3–5 Вт	Нет	Низкая	Лучший выбор для большинства случаев
TRIAC	10–20 Вт	Возможно	Средняя	Только для совместимых драйверов
Умный (Wi-Fi/Bluetooth)	1–3 Вт	Редко	Высокая	Для сложных систем, не для простых помещений

Важно: даже если датчик заявлен как «совместим с LED», всегда проверяйте технические характеристики на предмет минимальной нагрузки. Некоторые производители указывают «до 100 Вт» — это максимальная, а не минимальная нагрузка.

Способы подключения: схемы и варианты

Подключение ИК-датчика к светодиодному светильнику может быть выполнено двумя основными способами: встроенным и внешним.

Внешнее подключение — датчик монтируется отдельно на стену или потолок, а затем подключается к светильнику через электропроводку. Это наиболее гибкий и надёжный способ. Подходит для замены старых выключателей или модернизации существующих светильников.
Встроенное подключение — датчик уже установлен в корпусе светильника. Такие модели продаются как готовые решения. Минус — нельзя заменить датчик, если он выйдет из строя. Плюс — минимум проводов и идеальная синхронизация.

Для внешнего подключения используется стандартная схема: фаза от сети → датчик → светильник → ноль. Ноль и земля (если есть) идут напрямую к светильнику. Датчик разрывает только фазу — это требование ПУЭ (Правила устройства электроустановок).

Важно: если светильник работает от понижающего трансформатора (например, 12 В), датчик должен быть подключён до трансформатора, на стороне 220 В. Подключение к низковольтной цепи — серьёзная ошибка, приводящая к перегрузке датчика.

Полезно знать: Не подключайте ИК-датчик параллельно светильнику — это не сработает. Датчик должен быть включён последовательно в разрыв фазного провода.

Пошаговая инструкция по подключению

Проведение работ требует соблюдения техники безопасности. Ниже — подробный алгоритм подключения внешнего ИК-датчика к светодиодному светильнику.

Отключите автоматический выключатель на распределительном щитке, отвечающий за освещение. Проверьте отсутствие напряжения индикаторной отвёрткой.
Снимите крышку старого выключателя или подготовьте место для монтажа датчика. Используйте монтажную коробку, если датчик не имеет встроенного крепления.
Разберите датчик: открутите крепёж, извлеките плату. Обычно на корпусе обозначены контакты: L (фаза), L_out (выход на светильник), N (ноль).
Подключите провода: фазу от сети — к L, фазу от светильника — к L_out, ноль от сети — к N. Земля (если есть) — напрямую к светильнику.
Закрепите датчик на стене, соблюдая рекомендуемую высоту (2–2,5 м) и угол обзора. Избегайте направления на окна, батареи, вентиляторы.
Включите питание. Проведите тест: подойдите к зоне действия датчика. Свет должен включиться через 1–2 секунды и выключиться через 30–120 секунд (настройка времени — на корпусе датчика).
Проверьте работу в темноте: датчики с функцией «световой задержки» не срабатывают при наличии дневного света.

«Перед финальной фиксацией датчика протестируйте его в разных условиях: утром, вечером, при открытом окне. Многие пользователи жалуются на ложные срабатывания — причина в неправильной ориентации.» — Алексей Кузнецов, инженер-электрик, 12 лет опыта в автоматизации освещения

Частые ошибки и как их избежать

Даже опытные электрики допускают типичные ошибки при подключении ИК-датчиков к LED-светильникам.

Использование датчика для ламп накаливания — такие модели не срабатывают при нагрузке ниже 20 Вт. LED-светильник 7 Вт — для них «недогрузка».
Подключение нуля через датчик — запрещено ПУЭ. Датчик должен разрывать только фазу. Иначе при выключении светильник остаётся под напряжением — опасно!
Неправильное расположение — если датчик направлен на батарею, окно или вентилятор, он будет срабатывать от тепловых потоков или движения пыли.
Отсутствие защиты от перепадов напряжения — в старых домах с нестабильным электропитанием рекомендуется установка стабилизатора или фильтра.
Игнорирование настроек чувствительности и времени — слишком высокая чувствительность вызывает ложные срабатывания, слишком короткое время — свет гаснет, когда человек ещё в помещении.

Особенно часто ошибаются при замене старого выключателя: подключают датчик как обычный выключатель, не учитывая, что у него три контакта, а не два. В итоге свет не включается вообще.

Полезно знать: Если светильник мерцает — это признак несовместимости. Попробуйте подключить нагрузку 40–60 Вт (например, лампу накаливания) — если мерцание пропало, проблема в датчике, а не в светильнике.

Как проверить совместимость датчика и светильника

Перед покупкой датчика обязательно проверьте три параметра:

1. Минимальная нагрузка — указана в паспорте датчика. Должна быть ≤ мощности вашего светильника.
2. Тип выхода — только релейный выход подходит для большинства случаев. TRIAC — только если светильник совместим.
3. Напряжение — датчик должен работать от 220 В ±10%, как и светильник.

Если вы не уверены — проверьте совместимость по маркам. Например, датчики серии Honeywell PIR LED, Bosch IR LED и Shenzhen LUX-LED официально протестированы с LED-светильниками от Philips, Osram, Gauss и других брендов.

Также можно воспользоваться онлайн-калькуляторами совместимости от производителей: например, на сайте LEDVANCE есть конфигуратор, где выбираете мощность светильника — система подбирает подходящий датчик.

«Всегда берите датчик с запасом по мощности: если светильник 8 Вт, выбирайте датчик с минимумом 5 Вт, а не 10 Вт. Чем ниже порог — тем надёжнее работа.» — Ирина Волкова, руководитель отдела освещения в компании «СветЛайн»

Экспертное мнение: рекомендации профессионала

«Я не рекомендую использовать датчики с функцией “день/ночь” без дополнительного светового датчика — они часто ошибаются при пасмурной погоде. Лучше отдельно установить фотоэлемент или выбрать модель с регулировкой порога освещённости. Также избегайте датчиков с “петлевым” управлением — они не умеют работать с драйверами с PFC.» — Дмитрий Петров, технический директор компании «Электросфера», сертифицированный инженер по освещению (IESNA)

Он отмечает, что в 70% случаев проблема не в датчике, а в драйвере светильника. Современные LED-светильники используют импульсные драйверы, которые могут генерировать помехи. Если датчик не имеет фильтрации, он может «видеть» эти помехи как движение — и свет будет включаться самопроизвольно.

Решение: используйте датчики с функцией «фильтрация электромагнитных помех» (EMI Filter) и с защитой от перенапряжения (TVS-диоды). Такие модели стоят на 15–20% дороже, но служат в 3–5 раз дольше.

Часто задаваемые вопросы

Можно ли подключить ИК-датчик к светодиодной ленте?

Да, но только через реле, рассчитанное на 12 В или 24 В. Сам датчик должен быть подключён к 220 В, а реле — управлять блоком питания ленты. Прямое подключение к ленте невозможно — датчик не выдержит ток.

Почему свет гаснет, когда я стою на месте?

Инфракрасные датчики реагируют на изменение температуры в зоне. Если вы неподвижны более 1–2 минут — датчик считает, что вас нет. Это норма. Для постоянного присутствия используйте датчики с функцией «удержания» или ультразвуковые.

Как настроить время задержки выключения?

На корпусе датчика есть регулятор (обычно в виде потенциометра с маркировкой «TIME» или «DELAY»). Поворачивайте по часовой стрелке — увеличивается время. Тестируйте в реальных условиях: 30 сек — для коридора, 5–10 мин — для кладовой.

Можно ли подключить два датчика к одному светильнику?

Да, но только параллельно через реле. Нельзя соединять выходы датчиков напрямую — это вызовет замыкание. Лучше использовать контроллер с логикой «ИЛИ».

Почему датчик не срабатывает в холоде?

Некоторые датчики теряют чувствительность при температуре ниже -10°C. Выбирайте модели с рабочим диапазоном -20°C…+50°C — они подходят для уличного и неотапливаемого использования.

Заключение

Подключение инфракрасного датчика к светодиодному светильнику — это не просто техническая операция, а стратегическое решение для повышения комфорта и энергоэффективности. Ключ к успеху — правильный выбор оборудования, соблюдение схемы подключения и учёт особенностей LED-драйверов. Не экономьте на совместимости: дешёвый датчик, не рассчитанный на низкие нагрузки, приведёт к постоянным сбоям и разочарованию.

Правильно настроенный ИК-датчик не только экономит электроэнергию — он делает пространство более интеллектуальным и безопасным. Главное — не торопиться с выбором, проверять технические характеристики и соблюдать электробезопасность.

Используйте только датчики с релейным выходом и минимальной нагрузкой ≤ 5 Вт.
Подключайте датчик строго в разрыв фазного провода — ноль идёт напрямую к светильнику.
Избегайте установки датчика напротив источников тепла, окон и вентиляторов.
Проверяйте совместимость с драйвером светильника — особенно при использовании диммируемых моделей.
Настройте время задержки и чувствительность под реальные условия использования.
