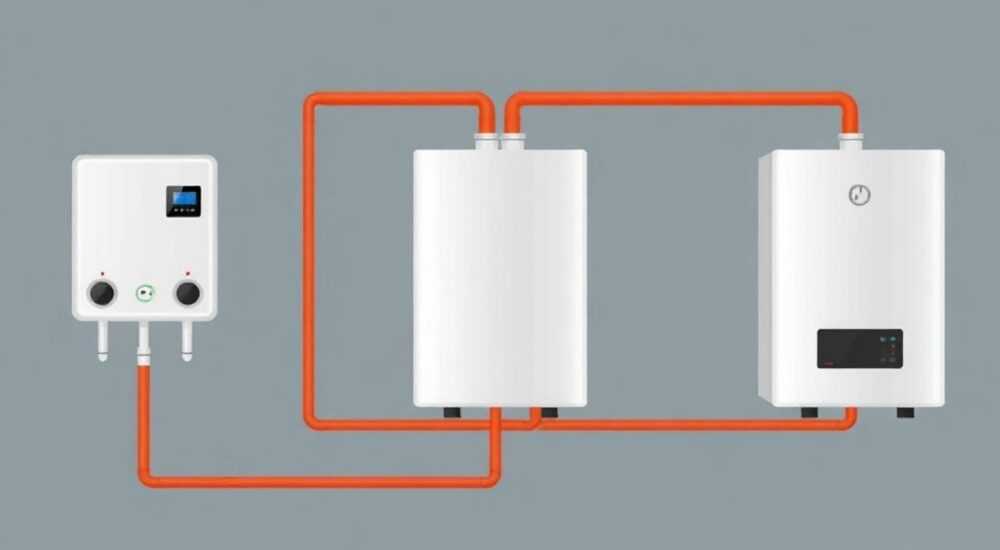

Как подключить к двухконтурному газовому котлу бойлер косвенного нагрева правильно

Соединение двухконтурного газового котла с бойлером косвенного нагрева позволяет обеспечить стабильное и эффективное горячее водоснабжение в частном доме, особенно при высоком потреблении ГВС. Правильная схема подключения гарантирует энергоэффективность, долгий срок службы оборудования и комфортную температуру воды вне зависимости от времени года.

Зачем соединять двухконтурный котёл с бойлером косвенного нагрева?

Двухконтурный газовый котёл одновременно отапливает помещение и нагревает воду для бытовых нужд. Однако его проточный теплообменник имеет ограниченную производительность. При одновременном включении нескольких точек водоразбора (душ, кухня, ванна) температура воды может резко упасть, что вызывает дискомфорт. Это особенно актуально в домах площадью от 100 м² и более.

Бойлер косвенного нагрева решает эту проблему, аккумулируя большой объём горячей воды — от 80 до 300 литров. Он использует теплоноситель от котла для нагрева воды внутри ёмкости, но не потребляет энергию постоянно. Вместо этого он нагревается порционно, когда котёл работает на отопление или по команде приоритета ГВС.

Подключение бойлера к существующему двухконтурному котлу — экономически выгодное решение. Оно позволяет сохранить уже установленное оборудование, повысить комфорт и снизить нагрузку на вторичный теплообменник. Кроме того, система становится более гибкой: можно настроить график нагрева, использовать ночное тарифное электричество (при наличии ТЭНа) или интегрировать солнечные коллекторы.

Как это работает: принципы совместной работы

Когда котёл работает на обогрев, часть теплоносителя направляется через змеевик внутри бойлера. Вода в ёмкости постепенно нагревается за счёт циркуляции горячего теплоносителя. Процесс занимает от 20 минут до 2 часов в зависимости от объёма бойлера и температуры подачи.

Управление осуществляется автоматикой котла. Датчик температуры в бойлере передаёт сигнал: если температура падает ниже заданного уровня (например, 55 °C), котёл запускает режим нагрева ГВС. Если активирован приоритет ГВС, котёл временно прекращает подачу тепла в систему отопления.

Важно понимать, что двухконтурный котёл изначально рассчитан на два контура: отопление и ГВС. Подключение бойлера добавляет третий функциональный элемент, который требует либо внешнего управления, либо модификации гидравлики. Без грамотной интеграции возможны конфликты: например, котёл будет «думать», что ГВС уже обеспечивается, и не запустит нагрев бойлера.

Режимы работы системы

• Стандартный режим: котёл обслуживает отопление, бойлер нагревается попутно при циркуляции теплоносителя.
• Приоритет ГВС: при падении температуры в бойлере котёл переключается на его нагрев, приостанавливая отопление.
• Летний режим: отопление отключено, котёл работает только на ГВС — идеально для нагрева бойлера в тёплое время года.

Основные схемы подключения: плюсы и минусы

Выбор схемы зависит от типа котла, наличия насосов, объёма бойлера и требований к комфорту. Ниже приведены три наиболее распространённые конфигурации.

Схема 1: Прямое подключение через трёхходовой клапан

Теплоноситель от котла поступает либо в систему отопления, либо в бойлер — выбор делает трёхходовой клапан под управлением автоматики. Эта схема проста и подходит для небольших систем.

Схема 2: С гидравлическим разделителем (гидрострелкой)

Гидрострелка выравнивает давление между контурами. Котловой насос работает независимо от насосов отопления и ГВС. Это оптимальный вариант для домов площадью от 150 м².

Схема 3: С внешним циркуляционным насосом и группой безопасности

Отдельный насос обеспечивает циркуляцию теплоносителя через змеевик бойлера. Управление — через реле или контроллер. Такая схема повышает скорость нагрева и КПД.

Пошаговая инструкция по подключению

Правильный монтаж — залог долгой и эффективной работы системы. Ниже приведён алгоритм для типовой установки с приоритетом ГВС и внешним насосом.

1. Определите место установки. Бойлер должен находиться рядом с котлом, желательно на одной стене. Расстояние между агрегатами — не более 3 метров для минимизации теплопотерь.
2. Подключите электропитание. Установите УЗО и автомат на 16 А. Подключите ТЭН бойлера (если есть) и насос.
3. Соберите гидравлическую обвязку. Используйте металлопластиковые или медные трубы диаметром 15 мм. Установите шаровые краны до и после бойлера для обслуживания.
4. Подключите контур ГВС. Теплоноситель от котла подаётся на вход змеевика (обычно нижний патрубок), обратка — на верхний. Направление потока должно соответствовать стрелкам на корпусе.
5. Установите циркуляционный насос. Монтируйте на обратной линии после бойлера. Обеспечьте вертикальное положение вала двигателя.
6. Подключите датчик температуры. Датчик вставляется в монтажную гильзу бойлера. Провод подключается к клемме «бойлер» или «резерв» на плате котла.
7. Настройте автоматику. В меню котла активируйте режим «бойлер косвенного нагрева» и задайте температуру (обычно 55–60 °C).
8. Запустите систему. Проверьте герметичность, удалите воздух, запустите котёл в режиме ГВС.

Проверка работоспособности

• Котёл должен запускаться при падении температуры в бойлере.
• Насос должен включаться синхронно с работой котла на ГВС.
• Температура воды в бойлере должна достигать заданного значения за 1–2 часа.

Как выбрать подходящий бойлер и дополнительное оборудование

Выбор бойлера зависит от количества жильцов, суточного расхода воды и мощности котла. Например, для семьи из 3–4 человек достаточно бойлера на 120–150 литров.

Критерии выбора бойлера

• Объём: 10–15 л на человека при среднем потреблении.
• Материал бака: сталь с эмалевым или стеклокерамическим покрытием — оптимально по цене и долговечности.
• Наличие ТЭНа: позволяет использовать электричество в периоды простоя котла.
• Изоляция: пенополиуретан толщиной от 50 мм снижает теплопотери.

Дополнительное оборудование

• Группа безопасности для бойлера: предохранительный клапан, манометр, воздушный клапан.
• Смесительный узел: для поддержания постоянной температуры ГВС на выходе.
• Циркуляционный насос Grundfos UPS или Wilo Stratos: с модуляцией скорости для экономии электроэнергии.
• Контроллер (если котёл не поддерживает бойлер): например, комнатный термостат с функцией управления ГВС.

Типичные ошибки и как их избежать

Даже при грамотном проектировании допускаются просчёты, которые снижают эффективность или выводят оборудование из строя.

Ошибка 1: Отсутствие приоритета ГВС

Котёл продолжает греть радиаторы, игнорируя низкую температуру в бойлере. Решение — активировать функцию приоритета в настройках или установить внешний контроллер.

Ошибка 2: Неправильное направление потока

Если подача и обратка перепутаны, эффективность нагрева падает на 30–40%. Всегда следуйте стрелкам на корпусе бойлера.

Ошибка 3: Отсутствие воздухоотводчика

Воздух в системе блокирует циркуляцию. Устанавливайте автоматический воздухоотводчик на最高ней точке контура.

Ошибка 4: Использование одного насоса на два контура

Это создаёт гидравлическое сопротивление. Лучше использовать отдельные насосы или гидрострелку.

Экспертное мнение

Интервью с Сергеем Волковым, главным инженером проектной компании «ТеплоДом», 22 года опыта

«За последние годы мы видим рост интереса к комбинированным системам: двухконтурный котёл + бойлер. Это разумный компромисс между стоимостью и комфортом. Но важно понимать: не любой котёл готов к такому подключению.

Например, у котлов Viessmann, Buderus, Vaillant есть специальные режимы для внешних бойлеров. Они умеют управлять насосом, включать приоритет, отслеживать температуру. А вот у некоторых моделей Bosch или Protherm такой функции нет — там придётся ставить внешнее реле.

Также замечу: многие пытаются подключить бойлер без насоса, полагаясь на естественную циркуляцию. Это ошибка. Современные котлы работают на малом перепаде температур, и без принудительной циркуляции нагрев будет крайне медленным.

Наконец, настоятельно рекомендую устанавливать рециркуляцию ГВС, если точки разбора находятся далеко от котельной. Иначе вы будете сливать литры холодной воды каждый раз перед душем.»

Часто задаваемые вопросы

Заключение

Подключение бойлера косвенного нагрева к двухконтурному газовому котлу — это разумное решение для повышения комфорта и стабильности горячего водоснабжения. Оно позволяет использовать уже установленное оборудование, избежать переоборудования всей системы и получить горячую воду в необходимом объёме.

Главные условия успеха — правильная схема подключения, использование приоритета ГВС, качественная гидравлическая обвязка и настройка автоматики. Особенно важно не игнорировать защитные элементы: группу безопасности, воздухоотводчики и датчики температуры.

• Используйте схему с приоритетом ГВС и отдельным насосом для надёжной работы.
• Выбирайте бойлер с учётом числа жильцов и мощности котла.
• Активируйте управление бойлером в настройках котла или установите внешний контроллер.
• Не экономьте на группе безопасности и качественной изоляции труб.
• Проводите пробный запуск и проверяйте работу во всех режимах.
