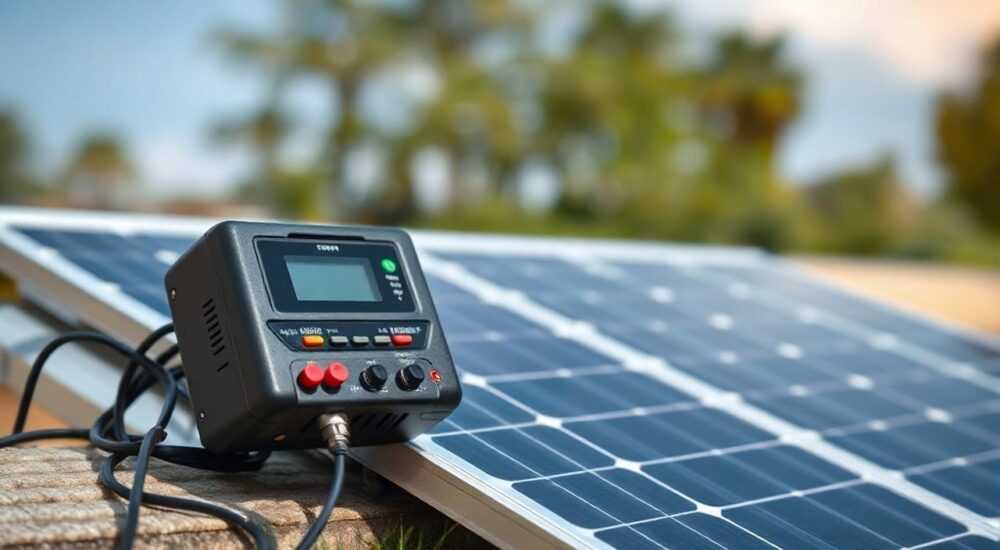

Как подключить контроллер к солнечной панели

Подключение контроллера к солнечной панели — ключевой этап сборки автономной солнечной электростанции. Правильная интеграция обеспечивает защиту аккумулятора от перезаряда и глубокого разряда, а также стабильную работу всей системы. Главное — соблюдать полярность, подобрать совместимые компоненты по напряжению и току, а подключение выполнять при отключённых источниках энергии.

Зачем нужен контроллер в солнечной системе

Солнечная панель генерирует электричество непостоянно — его количество зависит от времени суток, погоды и угла падения солнечных лучей. Без контроля этот поток может повредить аккумулятор, особенно если он уже частично заряжен. Контроллер заряда выполняет роль «умного распределителя», регулируя поступление энергии от панели к аккумулятору.

Основная задача устройства — предотвратить перезаряд аккумулятора днём и его глубокий разряд ночью. При достижении полного заряда контроллер снижает или полностью прекращает подачу тока. Также он блокирует обратный ток от аккумулятора к панели в темноте, что экономит энергию.

Без контроллера срок службы аккумулятора сокращается в разы. Например, свинцово-кислые батареи теряют ёмкость уже после 50–100 циклов при нестабильном заряде, тогда как при правильной эксплуатации выдерживают до 500 циклов.

Типы контроллеров заряда: PWM и MPPT

На рынке представлены два основных типа контроллеров: PWM (широтно-импульсная модуляция) и MPPT (отслеживание точки максимальной мощности). Выбор между ними влияет на эффективность всей системы.

PWM-контроллеры — бюджетное решение. Они работают по принципу «включено/выключено», поддерживая напряжение аккумулятора путём быстрого разрыва цепи. Их КПД составляет около 60–70%, поскольку они не оптимизируют мощность панели. Такие контроллеры подходят для систем до 200 Вт с небольшим количеством панелей.

MPPT-устройства «умнее»: они преобразуют избыточное напряжение солнечной панели в дополнительный ток, увеличивая общую производительность на 15–30%. Например, панель на 18 В может отдавать 10 А, но через MPPT это превращается в 14 А при 12 В на выходе — то есть больше энергии попадает в аккумулятор.

Как выбрать контроллер под свою солнечную панель

Перед подключением важно правильно подобрать контроллер. Ошибки на этом этапе могут привести к перегреву, выходу из строя оборудования или пожару.

Первый параметр — номинальное напряжение. Большинство домашних систем работают на 12 В или 24 В. Убедитесь, что напряжение аккумулятора, панели и контроллера совпадают. Например, 12-вольтовая панель должна работать с 12-вольтовым контроллером и 12-вольтовым аккумулятором.

Второй критерий — максимальный ток. Он указывается в амперах (А) и должен быть выше, чем ток короткого замыкания (Isc) вашей панели. Например, если Isc = 9.8 А, контроллер должен выдерживать минимум 10–12 А. Для запаса лучше добавить 25%: 9.8 × 1.25 = 12.25 А.

Третий фактор — тип аккумулятора. Современные контроллеры поддерживают разные химии: AGM, GEL, литий-ионные (LiFePO4). Убедитесь, что устройство позволяет выбрать профиль заряда для вашего типа батареи.

Пошаговая инструкция: как подключить контроллер

Процесс подключения требует внимания и соблюдения порядка. Ошибка в последовательности может повредить контроллер.

1. Отключите все компоненты. Работайте только при отсутствии напряжения. Уберите панель из-под солнца или накройте её плотной тканью.
2. Подключите аккумулятор к контроллеру. Это самый важный шаг. Контроллер должен «увидеть» напряжение аккумулятора перед подключением панели. Используйте кабели с сечением не менее 2.5 мм² для систем до 200 Вт.
3. Проверьте полярность. Обычно красный провод — плюс, чёрный — минус. На контроллере маркировка: BAT+ и BAT–.
4. Подождите 10–30 секунд. Дайте контроллеру инициализироваться. Загорится индикатор состояния аккумулятора.
5. Подключите солнечную панель. Присоедините провода к клеммам SOL+ и SOL–. Полярность также должна соблюдаться.
6. Включите нагрузку (если используется). Некоторые контроллеры имеют выход для подключения потребителей (LOAD). Подключайте только после проверки стабильности системы.

Для систем с несколькими панелями:

• При последовательном соединении напряжение складывается, ток остаётся прежним.
• При параллельном — ток суммируется, напряжение не меняется.
• Убедитесь, что суммарные параметры не превышают допустимые значения контроллера.

Распространённые ошибки и как их избежать

Даже опытные монтажники допускают ошибки, которые снижают эффективность или выводят оборудование из строя.

Первая ошибка — игнорирование сечения кабеля. Тонкие провода нагреваются, создавая потери мощности до 10–15%. Для расчёта используйте онлайн-калькуляторы, учитывая длину линии и ток.

Вторая — неправильная полярность. Перепутанные провода могут уничтожить контроллер за секунды. Всегда проверяйте мультиметром перед подключением.

Третья — использование контроллера без защиты. Рекомендуется установка предохранителей:

• На линии от аккумулятора к контроллеру (ближе к плюсу аккумулятора).
• На линии от панели к контроллеру (особенно при длинных проводах).

Четвёртая — подключение панели под солнцем. Даже слабое освещение создаёт опасное напряжение. Всегда работайте в тени или при облачности.

Экспертное мнение

По словам эксперта, современные контроллеры с Wi-Fi или Bluetooth позволяют отслеживать состояние системы в реальном времени: уровень заряда, выработку энергии, температуру. Это особенно полезно для удалённых установок.

Также он отмечает рост популярности литиевых аккумуляторов LiFePO4. Они легче, долговечнее и безопаснее, но требуют точной настройки контроллера. «Автоматическое определение типа батареи — уже не роскошь, а необходимость», — добавляет он.

Вопросы и ответы

Заключение

Подключение контроллера к солнечной панели — несложная, но ответственная задача. От её правильного выполнения зависит надёжность и долговечность всей системы. Ключевые моменты: соблюдение последовательности подключения, контроль полярности, выбор совместимых компонентов и использование качественных кабелей.

• Всегда подключайте аккумулятор первым, панель — последней.
• Выбирайте контроллер с запасом по току и поддержкой вашего типа аккумулятора.
• Используйте предохранители и кабели достаточного сечения.
• Отдавайте предпочтение MPPT при мощности системы свыше 200 Вт.
• Регулярно проверяйте систему и обновляйте прошивку контроллера (если предусмотрено).
