Как подключить косвенный бойлер к двухконтурному газовому

Подключение косвенного бойлера к двухконтурному газовому котлу — это эффективный способ обеспечить дом стабильным и обильным запасом горячей воды, не жертвуя отоплением. Многие владельцы сталкиваются с нехваткой ГВС при одновременном использовании нескольких точек водоразбора, особенно в семьях из трёх и более человек. Интеграция бойлера косвенного нагрева решает эту проблему, превращая систему отопления в мощную станцию подготовки воды.

Зачем нужен бойлер косвенного нагрева?

Представьте: вы только вернулись с работы, хотите принять душ, но в этот момент кто-то включает воду на кухне — и напор резко падает. Двухконтурные котлы нагревают воду «на лету», то есть проточным способом. Их производительность ограничена — обычно 10–14 литров в минуту при нагреве на 35 °C. Этого хватит для одной точки водоразбора, но не для двух.

Бойлер косвенного нагрева — это накопительный бак, в котором вода нагревается через теплообменник от внешнего источника тепла — в данном случае от газового котла. Объём таких баков варьируется от 80 до 300 литров. Это значит, что даже при одновременном использовании душа, мойки и посудомоечной машины вы не останетесь без горячей воды.

Кроме комфорта, есть и экономические преимущества. Котёл работает в щадящем режиме: он нагревает воду в бойлере за один цикл, а не постоянно подстраивается под потребление. Это снижает износ оборудования и может уменьшить расход газа на 10–15% при правильной настройке.

Принцип работы и совместимость с двухконтурным котлом

Как это работает? Когда вы открываете кран с горячей водой, датчик в бойлере фиксирует падение температуры. Сигнал поступает на контроллер котла. Котёл переключается в режим приоритета ГВС: отопление временно приостанавливается, а весь поток теплоносителя направляется на нагрев воды в бойлере.

Теплоноситель проходит по змеевику внутри бака, передавая тепло воде. После достижения заданной температуры (обычно 55–60 °C) котёл отключается, а система возвращается к работе на отопление. Цикл повторяется по мере необходимости.

Важно понимать: не все двухконтурные котлы поддерживают подключение внешних бойлеров. Современные модели большинства брендов (Viessmann, Buderus, Vaillant, Bosch, Protherm) имеют специальные выходы для подключения бойлера и функцию приоритета ГВС. Устаревшие или бюджетные модели могут не иметь такой опции.

Если ваш котёл не поддерживает приоритет ГВС, можно использовать внешний контроллер или реле переключения. Однако это усложняет систему и снижает надёжность. Лучше сразу выбирать совместимое оборудование.

Подготовка к подключению: что нужно учесть

Перед покупкой и монтажом важно провести анализ текущей системы. Во-первых, проверьте мощность котла. Для эффективного нагрева бойлера объёмом 100 л требуется котёл мощностью не менее 24 кВт. Если котёл слабее, процесс нагрева будет слишком долгим — до 2–3 часов.

Во-вторых, учтите место установки. Бойлер занимает много места: высота 80-литрового бака — около 1 метра, диаметр — 45 см. Он должен быть установлен строго вертикально, с зазором не менее 10 см от стен для обслуживания. Оптимальное место — рядом с котлом, в техническом помещении или на чердаке.

В-третьих, оцените состояние трубопроводов. Подключение требует дополнительных контуров: подача и обратка от котла к бойлеру, группа безопасности, расширительный бак для ГВС. Если трубы старые, лучше заменить их на современные полимерные (PERT, PEX) или медные.

Выбирая сам бойлер, обращайте внимание на:

• Наличие внутреннего покрытия (эмаль, нержавеющая сталь, стеклокерамика);
• Теплоизоляцию (толщина не менее 5 см);
• Наличие змеевика достаточной площади (чем больше — тем быстрее нагрев);
• Возможность подключения циркуляции ГВС (для мгновенного доступа к горячей воде).

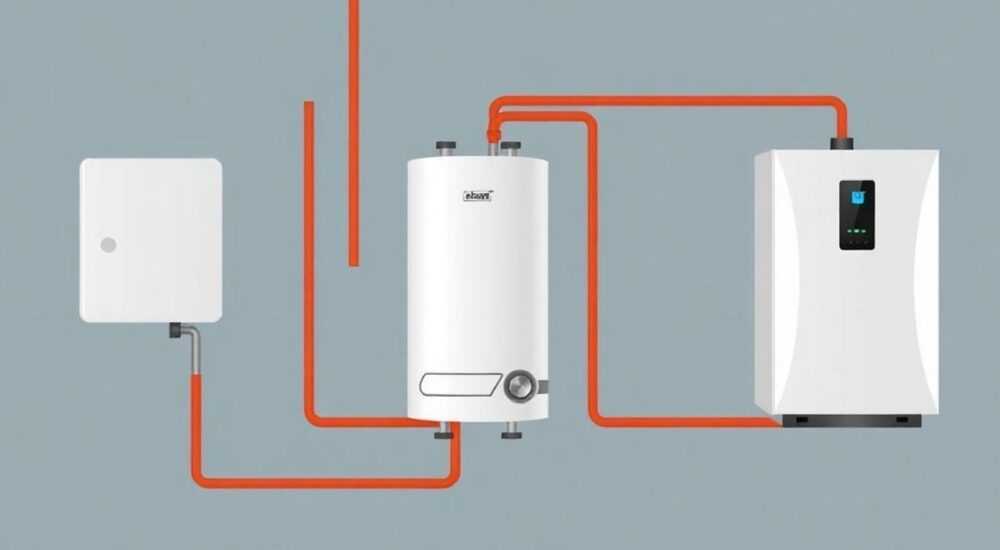

Схема подключения по шагам

Рассмотрим стандартную схему подключения бойлера к двухконтурному котлу с приоритетом ГВС.

1. Отключите питание котла и перекройте газ и воду. Безопасность — прежде всего.
2. Установите бойлер на подготовленное место. Зафиксируйте на стене анкерами. Под бак подложите резиновую прокладку для шумоизоляции.
3. Подключите холодную воду к входу бойлера (маркировка «COLD IN»). Установите перед ним шаровой кран и фильтр грубой очистки.
4. Подключите горячую воду к выходу (маркировка «HOT OUT»). Здесь тоже нужен кран для обслуживания.
5. Подключите контур отопления: подачу от котла к нижнему патрубку теплообменника, обратку — к верхнему. Направление потока должно соответствовать стрелкам на корпусе.
6. Установите группу безопасности на патрубок T&P (температура и давление). Она включает предохранительный клапан, воздухоотводчик и манометр.
7. Подключите циркуляционный насос на линию подачи к бойлеру. Насос должен работать только при запросе ГВС.
8. Подключите расширительный бак для ГВС (3–12 л, в зависимости от объёма бойлера). Он компенсирует увеличение объёма воды при нагреве.
9. Подключите электрические контакты к котлу или контроллеру. Используйте кабель с экраном, проложенный отдельно от силовых линий.
10. Заполните систему водой, удалите воздух, проверьте на утечки. Откройте краны постепенно.

Настройка автоматики и режима ГВС

После монтажа необходимо настроить котёл. Зайдите в сервисное меню и активируйте функцию «Подключение бойлера» или «DHW priority». Установите температуру ГВС в диапазоне 55–60 °C. Это оптимальный баланс между комфортом и безопасностью (при 60 °C погибают легионеллы).

Настройте приоритет: «высокий» или «немедленный». При этом котёл будет останавливать отопление при любом запросе горячей воды. Если вам важна стабильная температура в доме, можно выбрать «низкий приоритет», но тогда нагрев бойлера будет происходить медленнее — в паузах между циклами отопления.

Если используется внешний контроллер (например, комнатный термостат с выходом на бойлер), настройте график нагрева. Например: подогрев с 6:00 до 8:00 и с 18:00 до 22:00. В остальное время бойлер поддерживает температуру в режиме ожидания.

Частые ошибки и как их избежать

Даже опытные монтажники допускают просчёты. Вот самые распространённые:

• Отсутствие приоритета ГВС. Котёл продолжает греть отопление, игнорируя запрос на горячую воду. Решение — проверка настроек или установка реле.
• Неправильное подключение насоса. Насос стоит на обратке, а не на подаче — это создаёт «мертвую зону» и снижает КПД. Всегда монтируйте насос на подаче.
• Отсутствие расширительного бака для ГВС. При нагреве вода расширяется, давление растёт — возможна утечка через клапан или повреждение бака.
• Использование общего расширительного бака для отопления и ГВС. Это нарушает законодательство и снижает срок службы оборудования. Бак для ГВС должен быть отдельным.
• Слишком длинные или извилистые трубы между котлом и бойлером. Это увеличивает гидравлическое сопротивление и снижает скорость нагрева. Минимизируйте длину контура.

Экспертное мнение

Вопросы и ответы

Заключение

Подключение косвенного бойлера к двухконтурному газовому котлу — это не просто модернизация, а переход на новый уровень комфорта. Вы получаете неограниченный запас горячей воды, снижаете нагрузку на котёл и повышаете общую эффективность системы. Главное — соблюдать технологию монтажа, использовать качественные компоненты и правильно настроить автоматику.

• Выбирайте бойлер с учётом мощности котла и потребностей семьи.
• Обязательно настройте приоритет ГВС в меню котла.
• Используйте отдельный расширительный бак для системы ГВС.
• Регулярно обслуживайте оборудование — это продлит срок службы.
• Комфорт в доме начинается с горячей воды — инвестируйте в надёжное решение.
