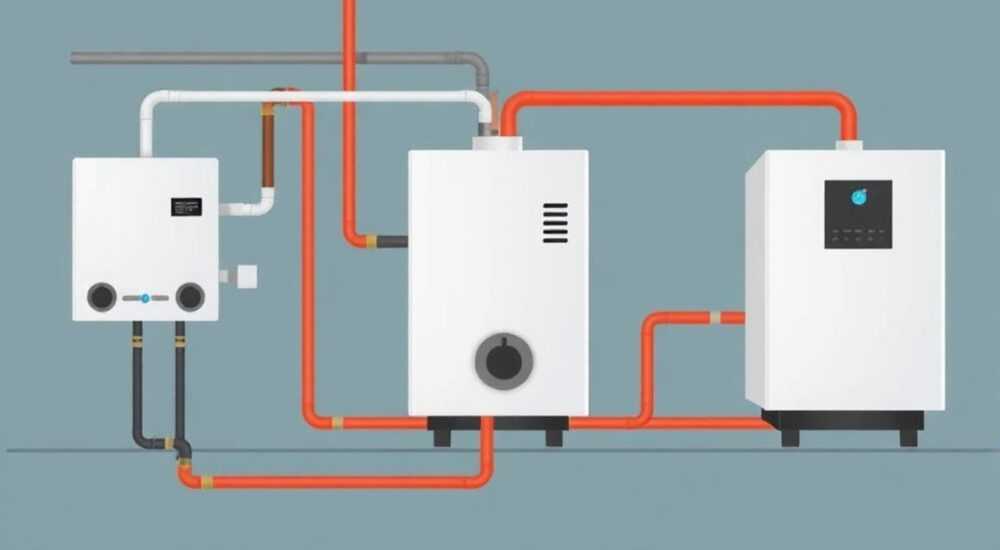

Как подключить косвенный бойлер к одноконтурному котлу

Косвенный бойлер позволяет одноконтурному котлу, изначально предназначенного только для отопления, обеспечивать дом горячей водой. Подключение осуществляется через контур ГВС с использованием циркуляционного насоса и группы безопасности, при этом тепло передаётся от теплоносителя к воде в баке через внутренний змеевик. Главное — соблюдать схему подключения, правильно настроить автоматику и обеспечить расширительный бак для системы ГВС.

Зачем подключать косвенный бойлер к одноконтурному котлу?

Одноконтурные котлы — популярное решение для отопления частных домов и коттеджей. Они эффективны, надёжны и просты в обслуживании, но имеют один существенный недостаток: не обеспечивают горячее водоснабжение. Жизнь без горячей воды в современных условиях малоприятна — принятие душа, мытьё посуды, стирка становятся проблемой. Решением является подключение внешнего накопительного водонагревателя, а именно — косвенного бойлера.
Косвенный бойлер использует тепло от отопительного котла для нагрева воды, не требуя дополнительного источника энергии. Это делает систему энергоэффективной и экономически выгодной. В отличие от электрических бойлеров, которые увеличивают нагрузку на сеть, косвенный нагреватель работает за счёт уже имеющегося теплового ресурса.
Подключение такого оборудования оправдано, если в доме есть потребность в стабильном объёме горячей воды — например, более чем для одного душа одновременно. Система особенно эффективна в холодное время года, когда котёл работает постоянно. Летом же, при выключенном отоплении, нагрев воды возможен только при активации режима ГВС, что требует временного запуска котла.

Как работает косвенный бойлер: принципы и компоненты

Косвенный бойлер — это накопительный бак с внутренним теплообменником в виде змеевика. Теплоноситель от котла циркулирует по этому змеевику, отдавая тепло воде в баке. Сам бойлер не имеет ТЭНов (хотя некоторые модели ими оснащаются), поэтому полностью зависит от внешнего источника тепла.
Процесс нагрева происходит по принципу теплопередачи: горячий теплоноситель (обычно до 80–85 °C) проходит по змеевику, нагревая окружающую его воду. По мере остывания теплоноситель возвращается в котёл для повторного нагрева. Циркуляцию обеспечивает отдельный насос, управляемый контроллером или автоматикой котла.
Ключевые компоненты системы:

• Бойлер косвенного нагрева — ёмкость с теплообменником;
• Циркуляционный насос — создаёт поток теплоносителя через змеевик;
• Группа безопасности — включает манометр, предохранительный клапан и воздухоотводчик;
• Расширительный бак для ГВС — компенсирует увеличение объёма воды при нагреве;
• Обратный клапан — предотвращает обратный ток теплоносителя;
• Термостат или датчик температуры — контролирует нагрев.

Материал бака играет важную роль. Наиболее распространены модели из нержавеющей стали и со стеклокерамическим покрытием. Первые долговечны, вторые — менее подвержены коррозии при правильной эксплуатации. Объём выбирается исходя из количества жильцов: 50 литров на человека — минимальная норма.

Основные схемы подключения косвенного бойлера

Существует несколько проверенных схем подключения, выбор которых зависит от типа котла, наличия насосов и желаемого уровня автоматизации. Ниже рассмотрены три наиболее распространённых варианта.

Схема 1: Последовательное подключение с приоритетом ГВС

Теплоноситель сначала проходит через бойлер, затем — в систему отопления. При включении ГВС котёл переключается на нагрев воды, отопление временно приостанавливается. Такая схема требует настройки приоритета в программе котла.
Преимущества:

• Простота монтажа;
• Надёжная работа при наличии автоматики.

Недостатки:

• Периодическое отключение отопления;
• Не подходит для больших домов с высокой тепловой инерцией.

Схема 2: Параллельное подключение с трёхходовым клапаном

Трёхходовой клапан направляет теплоноситель либо в систему отопления, либо в бойлер, в зависимости от сигнала от термостата. Позволяет избежать последовательного прохождения и минимизирует влияние на отопление.
Преимущества:

• Гибкое управление потоками;
• Возможность одновременной работы (частично).

Недостатки:

• Высокая стоимость клапана и сложность настройки;
• Требуется точная калибровка.

Схема 3: Подключение через отдельный насос ГВС

На контур бойлера устанавливается отдельный циркуляционный насос, управляемый реле или контроллером. Когда температура в баке падает ниже заданного значения, насос включается, и котёл переходит в режим ГВС.
Преимущества:

• Чёткое разделение контуров;
• Минимальное влияние на отопление;
• Лёгкая интеграция с современными котлами.

Недостатки:

• Требуется дополнительное место для насоса и группировки;
• Нужна настройка логики управления.

Пошаговая инструкция по подключению

Подключение косвенного бойлера — задача, требующая внимания к деталям. Даже небольшая ошибка может привести к снижению КПД или выходу оборудования из строя. Ниже — пошаговый алгоритм монтажа.

1. Выберите место установки бойлера. Он должен находиться рядом с котлом, на ровной поверхности, с доступом для обслуживания. Минимальное расстояние до стены — 10 см.
2. Установите расширительный бак для ГВС. Его объём должен составлять 10–12% от ёмкости бойлера. Подключается через фитинг снизу или сбоку.
3. Подключите трубопроводы. Используйте металлопластик или медь. Подача от котла — сверху бойлера, обратка — снизу. На входе и выходе установите шаровые краны для отсечки.
4. Установите группу безопасности. Монтируется на верхнем патрубке бойлера. Включает предохранительный клапан (на 6–7 бар), воздухоотводчик и манометр.
5. Подключите циркуляционный насос. Устанавливается на обратной линии от бойлера к котлу. Стрелка на корпусе — по направлению потока.
6. Проложите провода к термостату и насосу. Подключите насос к реле ГВС или контроллеру котла. Датчик температуры помещается в шахту бойлера.
7. Заполните систему водой. Откройте краны, удалите воздух через воздухоотводчики. Проверьте давление — оно должно быть в пределах 1.0–1.5 бар.
8. Запустите систему. Включите котёл, переведите его в режим ГВС. Проверьте работу насоса, нагрев воды и срабатывание защиты.

Автоматика и управление: как настроить приоритет ГВС

Правильная настройка автоматики — залог комфортной и эффективной работы системы. Приоритет ГВС означает, что при необходимости нагрева воды котёл временно прекращает отопление и направляет всю мощность на бойлер.
Современные котлы позволяют настраивать этот режим через меню. Например, в моделях Viessmann или Bosch можно выбрать:

• Приоритет ГВС — котёл сразу переключается на бойлер;
• Смешанный режим — котёл чередует нагрев отопления и ГВС;
• Без приоритета — бойлер греется только при работе отопления.

Для котлов без встроенной логики используется внешнее реле или контроллер. Оно получает сигнал от датчика температуры в бойлере и включает насос ГВС, одновременно отправляя команду котлу на запуск.
Температура нагрева обычно устанавливается в диапазоне 55–60 °C. Более высокие значения (до 75 °C) ускоряют нагрев, но увеличивают риск ожогов и образования накипи. Для защиты от легионеллы рекомендуется периодический нагрев до 70 °C на 30 минут.

Типичные ошибки при монтаже и как их избежать

Даже опытные мастера допускают ошибки, которые снижают эффективность системы или приводят к авариям.

• Отсутствие расширительного бака для ГВС. При нагреве вода расширяется. Без компенсатора давление растёт, срабатывает предохранительный клапан, вода сливается. Через время бак может повредиться.
• Неправильная ориентация патрубков. Подача должна быть сверху, обратка — снизу. Иначе возникает естественная конвекция, нарушающая теплообмен.
• Игнорирование группы безопасности. Это нарушение правил ПБ. Без клапана при закипании возможен взрыв бака.
• Подключение к контуру отопления без насоса. Естественной циркуляции недостаточно. Змеевик имеет высокое гидравлическое сопротивление.
• Неправильная настройка температуры. Слишком низкая — риск размножения бактерий; слишком высокая — накипь и перерасход газа.

Экспертные рекомендации

При выборе и монтаже косвенного бойлера следует руководствоваться следующими принципами:

• Предпочтение отдайте моделям с большим коэффициентом теплопередачи змеевика — это ускоряет нагрев.
• Изолируйте бак качественной теплоизоляцией. Это снижает теплопотери и сохраняет температуру на 8–12 часов дольше.
• Регулярно проводите техническое обслуживание: проверяйте давление в расширительном баке, очищайте фильтры, контролируйте состояние анодов.
• При совместной работе с твердотопливным котлом используйте буферную ёмкость — это защитит бойлер от перегрева.
• Для больших домов рассмотрите комбинированные системы: косвенный бойлер + рециркуляция + бойлер меньшего объёма для быстрого доступа к горячей воде.

Вопросы и ответы

Заключение

Подключение косвенного бойлера к одноконтурному котлу — практичное и экономически обоснованное решение для обеспечения дома горячей водой. Оно позволяет использовать уже имеющийся теплогенератор без модернизации всей системы. Главное — правильно выбрать схему подключения, соблюсти монтажные правила и настроить автоматику.
Современные технологии позволяют интегрировать бойлер в умный дом, управлять нагревом через приложение и оптимизировать энергопотребление. При грамотном подходе система прослужит 10–15 лет без серьёзных вмешательств.

• Используйте отдельный насос для контура ГВС для лучшей производительности.
• Обязательно установите расширительный бак и группу безопасности.
• Настройте приоритет ГВС в котле для комфортного пользования.
• Выбирайте бойлер с ТЭНом для всесезонной эксплуатации.
• Регулярно обслуживайте систему — это продлит срок службы оборудования.
