Как подключить котел отопления в частном доме схема

Подключение котла отопления в частном доме — ответственная инженерная задача, требующая знания нормативов, принципов работы систем обогрева и навыков монтажа. Неправильная схема подключения может привести к снижению КПД, перегреву оборудования, аварийным остановкам или даже угрозе безопасности. Основная рекомендация — доверять установку только сертифицированным специалистам, особенно при работе с газовыми и твердотопливными котлами.

Правильное подключение котла обеспечивает эффективность, безопасность и долгий срок службы системы отопления. Всегда начинайте с проекта, соответствующего СНиП и ПБ, и используйте качественные материалы.

Содержание статьи:

Типы котлов отопления: выбор по виду топлива
Какой котёл выбрать: сравнение по ключевым параметрам
Основные схемы подключения котла отопления
Пример схемы подключения двухконтурного газового котла
Пошаговая инструкция по подключению котла
Шаг 1: Подготовка помещения и крепление котла
Шаг 2: Подключение к системе отопления
Шаг 3: Подключение к газовой магистрали
Шаг 4: Подключение к электросети и автоматике
Шаг 5: Запуск и настройка
Распространённые ошибки и как их избежать
Ошибки при подключении газового котла
Выбор сопутствующего оборудования
Экспертное мнение
Вопросы и ответы
Заключение

Типы котлов отопления: выбор по виду топлива

Котёл — сердце системы отопления частного дома. От его типа зависит не только способ подключения, но и требования к дымоходу, энергоснабжению, обслуживанию и эксплуатации. Наиболее распространены четыре категории: газовые, электрические, твердотопливные и жидкотопливные.

Газовые котлы остаются самым популярным решением благодаря высокому КПД (до 95–100% у конденсационных моделей) и относительно низкой стоимости топлива. Они бывают атмосферными и с закрытой камерой сгорания. Первые используют воздух из помещения, вторые — принудительную вентиляцию через коаксиальный дымоход. Подключение газового котла строго регламентировано законодательством: требуется проект, согласование с газовой службой и последующее ввод в эксплуатацию.

Электрические котлы просты в монтаже и безопасны, так как не выделяют продуктов сгорания. Их можно устанавливать без дымохода и разрешений (кроме случаев мощности свыше 15 кВт). Однако они чувствительны к перебоям в электросети и дороги в эксплуатации при больших площадях обогрева. Для них важно наличие стабилизатора напряжения и резервного источника питания.

Твердотопливные котлы используют дрова, уголь, пеллеты. Их главный недостаток — необходимость постоянного контроля за горением. Современные пеллетные модели оснащены автоматикой и могут работать до нескольких дней без вмешательства. Требуют отдельного помещения для хранения топлива и дымохода с хорошей тягой.

Жидкотопливные котлы (на дизеле) применяются в регионах без газификации. Имеют высокую тепловую мощность, но шумные, требуют ёмкости для хранения топлива и регулярной чистки форсунок. Уступают по экологичности газовым аналогам.

Полезно знать: При выборе котла ориентируйтесь не только на тип топлива, но и на площадь дома, уровень утепления и климатическую зону. Мощность рассчитывается из соотношения 1 кВт на 10 м² с поправкой +15–20% на пиковые нагрузки.

Какой котёл выбрать: сравнение по ключевым параметрам

Тип котла	КПД, %	Требует дымоход	Нужны разрешения	Стоимость эксплуатации
Газовый	88–100	Да	Да	Низкая
Электрический	98–100	Нет	Частично	Высокая
Твердотопливный	75–85	Да	Да (при мощности > 50 кВт)	Средняя
Жидкотопливный	85–90	Да	Да	Высокая

Основные схемы подключения котла отопления

Выбор схемы зависит от типа котла, конфигурации дома, наличия ГВС и потребностей в комфорте. Рассмотрим основные варианты.

Одноконтурная схема с бойлером косвенного нагрева — оптимальна для домов, где нужен только обогрев и периодическая подача горячей воды. Котёл греет теплоноситель, который циркулирует по радиаторам и одновременно нагревает воду в бойлере через змеевик. Преимущество — высокая скорость нагрева ГВС за счёт аккумуляции.

Двухконтурная схема — используется, если котёл имеет встроенный контур ГВС. Подходит для небольших домов с постоянным расходом воды. Минус — при одновременном включении отопления и душа возможны перепады температуры.

Схема с гидрострелкой и коллектором — применяется в сложных системах с несколькими контурами (радиаторы, тёплый пол, бойлер). Гидрострелка выравнивает давление и температуру, предотвращая гидравлический удар. Коллектор распределяет теплоноситель по зонам. Это решение для больших домов от 150 м².

Схема с тепловым аккумулятором — актуальна для твердотопливных и электрокотлов. Бак-аккумулятор накапливает избыточное тепло, позволяя котлу работать циклично, а система — поддерживать температуру без его запуска. Особенно полезно при ночном тарифе на электричество.

«Если вы планируете тёплые полы и радиаторы одновременно, обязательно используйте гидрострелку. Без неё вы рискуете получить перегрев одного контура и недогрев другого.» — Алексей Морозов, инженер-теплотехник, 12 лет опыта

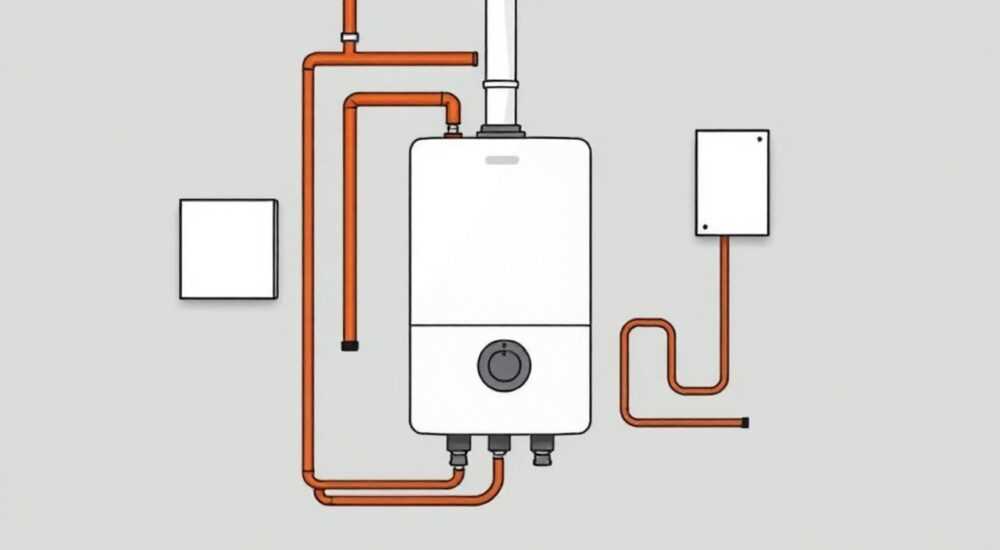

Пример схемы подключения двухконтурного газового котла

Подключение к газопроводу через фильтр и запорный кран.
Подключение к системе отопления: подача и обратка с циркуляционным насосом.
Подключение к водопроводу: холодная вода поступает в первичный теплообменник.
Подключение к дымоходу: коаксиальная труба выводится через стену.
Подключение к электросети и термостату.
Установка группы безопасности: манометр, воздухоотводчик, предохранительный клапан.

Пошаговая инструкция по подключению котла

Перед началом работ убедитесь, что получены все разрешения, составлен проект и выбрано подходящее место. Котёл должен находиться в хорошо вентилируемом помещении с доступом для обслуживания.

Шаг 1: Подготовка помещения и крепление котла

Место установки должно соответствовать требованиям производителя: минимальные расстояния до стен, наличие свободного доступа, прочный пол. Газовые и твердотопливные котлы требуют негорючего основания. Котёл крепится на штатные кронштейны, выставляется по уровню.

Шаг 2: Подключение к системе отопления

Используйте качественные фитинги и трубы (металлопластик, PPR, медь). Подключение выполняется «подача — справа, обратка — слева» (зависит от модели). Обязательно установите шаровые краны на входе и выходе для демонтажа.

Шаг 3: Подключение к газовой магистрали

Работы выполняет только лицензированная организация. Используется медная или стальная труба, герметизация — льном с уайт-спиритом или анаэробным герметиком. После подключения проводится проверка на утечки мыльным раствором.

Шаг 4: Подключение к электросети и автоматике

Котёл подключается через отдельную линию с УЗО. Заземление обязательно. Подключение комнатного термостата позволяет экономить до 20% энергии. Современные модели поддерживают Wi-Fi-управление.

Шаг 5: Запуск и настройка

Заполните систему теплоносителем (антифриз или вода).
Удалите воздух через краны Маевского.
Проверьте давление (1.0–1.5 бар в расширительном баке).
Включите котёл и проверьте работу всех контуров.
Настройте температуру и режимы работы.

Полезно знать: Перед первым запуском убедитесь, что все вентили открыты, а воздухоотводчики работают. Резкий запуск на максимальной мощности может повредить теплообменник.

Распространённые ошибки и как их избежать

Непрофессиональный монтаж — главная причина поломок. Вот самые частые ошибки:

Отсутствие проекта. Без расчёта гидравлики система будет работать неэффективно. Решение — заказать проект у инженера.
Неправильный выбор расширительного бака. Объём должен быть не менее 10% от объёма системы. Иначе при нагреве давление превысит допустимое.
Игнорирование группы безопасности. Предохранительный клапан спасает от взрыва при закипании. Его установка обязательна.
Подключение без циркуляционного насоса в системах с естественной циркуляцией. Даже в самотёчных системах насос улучшает КПД и равномерность прогрева.
Неправильный уклон труб. В самотёчных системах уклон 5–10 мм на метр необходим для движения теплоносителя.

Ошибки при подключении газового котла

Использование некачественных фитингов — риск утечки газа.
Неправильный диаметр дымохода — потеря тяги, обратная тяга, задымление.
Отсутствие вентиляции — нехватка кислорода для горения.

«Я видел, как домовладельцы экономили на группе безопасности и платили потом десятикратно — заменой котла. Не жертвуйте безопасностью ради пары тысяч рублей.» — Сергей Кузнецов, мастер-монтажник, 15 лет в сфере

Выбор сопутствующего оборудования

Качественная работа котла зависит от комплектующих. Рассмотрим ключевые элементы.

Циркуляционный насос — обеспечивает движение теплоносителя. Выбирайте модель с модуляцией скорости (например, Grundfos Alpha). Он автоматически подстраивается под нагрузку, снижая шум и энергопотребление.

Расширительный бак — компенсирует увеличение объёма воды при нагреве. Объём рассчитывается по формуле: V = (V_{системы} × k) / D, где k — коэффициент расширения (4% для воды), D — эффективность мембраны (обычно 0.6).

Группа безопасности — три в одном: манометр, воздухоотводчик, предохранительный клапан. Устанавливается на подающей линии сразу после котла.

Фильтры грубой очистки — защищают насос и теплообменник от грязи. Устанавливаются на обратке перед котлом. Рекомендуется использовать сетчатые фильтры с прозрачной колбой для визуального контроля.

Автоматика и терморегуляция — термостаты, комнатные датчики, погодозависимые контроллеры. Последние корректируют температуру подачи в зависимости от уличной, повышая комфорт и экономя топливо.

Полезно знать: Современные котлы поддерживают интеграцию с «умным домом». Вы можете управлять отоплением через смартфон, задавать графики и получать уведомления о неисправностях.

Экспертное мнение

«За последние годы наблюдается рост интереса к гибридным системам: например, газовый котёл + тепловой насос или электрокотёл + солнечные коллекторы. Такие решения повышают энергоэффективность и снижают зависимость от одного источника. Главное — правильно рассчитать баланс и не перегружать систему.» — Елена Петрова, энергоаудитор, кандидат технических наук

Особенно актуальны гибридные системы в регионах с переменчивыми ценами на энергоносители. Например, зимой работает газовый котёл, а весной и осенью — тепловой насос, использующий бесплатное тепло из воздуха или грунта.

Вопросы и ответы

Можно ли подключить котёл своими руками?

Для электрических и некоторых твердотопливных моделей — да, при условии знаний и соблюдения норм. Но газовое оборудование подключать самостоятельно запрещено. Это опасно и лишает гарантии.

Нужен ли проект для установки котла?

Обязателен для газовых котлов мощностью от 60 кВт и для всех объектов, подключаемых к централизованным сетям. Но даже для маломощных систем проект помогает избежать ошибок и повысить эффективность.

Как часто нужно обслуживать котёл?

Рекомендуется ежегодное ТО: чистка теплообменника, проверка дымохода, диагностика автоматики. Для твердотопливных — 2–3 раза в сезон.

Что делать, если котёл не запускается?

Проверьте давление в системе, наличие газа/электричества, сработал ли аварийный клапан. Если проблема неясна — вызывайте сервис. Не вскрывайте блок управления самостоятельно.

Можно ли использовать антифриз в системе отопления?

Да, но только специализированный теплоноситель на основе пропиленгликоля. Он безопасен и совместим с резиновыми уплотнениями. Не используйте автомобильный тосол — он разрушает оборудование.

Заключение

Подключение котла отопления — это комплексная задача, требующая системного подхода. От выбора типа котла до монтажа и настройки — каждый этап влияет на безопасность, эффективность и срок службы всей системы. Пренебрежение нормами может привести к авариям, а неграмотный монтаж — к постоянным ремонтам и высоким счетам за отопление.

Главное — не экономить на проекте, качестве материалов и профессионализме исполнителей. Инвестиции в правильную установку окупаются комфортом, надёжностью и экономией в долгосрочной перспективе.

Выбирайте котёл по типу топлива, мощности и условиям эксплуатации.
Используйте проверенные схемы подключения с гидрострелкой, коллектором и группой безопасности.
Газовое оборудование подключайте только через лицензированные организации.
Установите циркуляционный насос, расширительный бак и автоматику для комфорта и экономии.
Регулярно обслуживайте котёл — это продлит его жизнь и предотвратит аварии.
