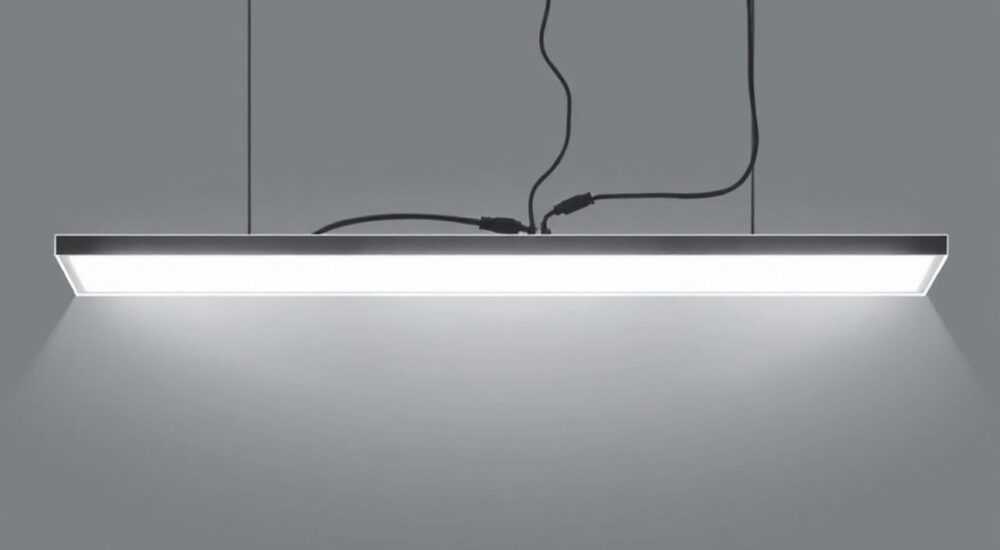

Как подключить линейный светодиодный светильник к проводам

Линейный светодиодный светильник — современное, энергоэффективное и долговечное решение для освещения жилых, офисных и промышленных помещений. Его подключение к электропроводке требует соблюдения технических норм, но при правильном подходе может быть выполнено даже без специального образования. Главное — понимать тип светильника, схему питания и правила безопасности.

Для подключения линейного светодиодного светильника определите, работает ли он напрямую от 220 В или требует драйвера. Подключайте строго по цветовой маркировке проводов, обязательно обесточив сеть перед началом работ.

Содержание статьи:

Типы линейных светодиодных светильников: что нужно знать перед подключением
Как определить тип светильника
Подготовка к работе: инструменты, безопасность и проверка комплектации
Проверка комплектации светильника
Схемы подключения линейных светодиодных светильников
Подключение одного светильника с встроенным драйвером
Подключение нескольких светильников через один драйвер
Пошаговое подключение: от разметки до тестирования
Шаг 1: Разметка и крепление
Шаг 2: Установка драйвера
Шаг 3: Подключение проводов
Шаг 4: Тестирование
Частые ошибки при подключении и как их избежать
Дополнительные возможности: управление, диммирование и автоматизация
Диммирование
Управление через Wi-Fi или Bluetooth
Экспертное мнение
Вопросы и ответы
Заключение

Типы линейных светодиодных светильников: что нужно знать перед подключением

Линейные светодиодные светильники бывают разных конструкций: встраиваемые, накладные, подвесные. Но ключевое различие — не в монтаже, а в способе электропитания. Существуют два основных типа: светильники с встроенным драйвером и устройства, требующие внешнего блока питания.

Модели с встроенным драйвером подключаются напрямую к сети 220 В. Они проще в установке, но менее гибкие в настройке. Светильники без драйвера рассчитаны на постоянное напряжение (обычно 12 или 24 В) и требуют дополнительного источника питания. Такие системы применяются в помещениях с повышенной влажностью или в дизайнерском освещении.

Как определить тип светильника

Перед подключением внимательно изучите маркировку на корпусе или в паспорте изделия. Обратите внимание на параметры:

Напряжение питания: если указано 220–240 В ~, значит, светильник подключается напрямую;
Постоянное напряжение: 12 В или 24 В = требуется внешний драйвер;
Мощность: влияет на выбор сечения провода и автоматического выключателя;
Степень защиты: IP65 и выше — для влажных помещений.

Полезно знать: Светильники с питанием от 12 В безопаснее в ванных комнатах, детских и на улице, так как исключают риск поражения током.

Характеристика	С встроенным драйвером	С внешним драйвером
Напряжение	220–240 В переменного тока	12/24 В постоянного тока
Подключение	Прямое к сети	Через блок питания
Безопасность	Стандартная	Высокая (низкое напряжение)
Где применяется	Офисы, коридоры, кухни	Ванные, бассейны, улица

Подготовка к работе: инструменты, безопасность и проверка комплектации

Перед началом электромонтажных работ необходимо обеспечить безопасность и подготовить всё необходимое. Работа с электричеством требует предельной внимательности. Даже небольшая ошибка может привести к короткому замыканию, выходу светильника из строя или травме.

Вам понадобятся следующие инструменты:

Отвёртка (крестовая и плоская);
Индикаторная отвёртка или мультиметр для проверки напряжения;
Кусачки или бокорезы;
Изолента или клеммы WAGO;
Уровень — для ровной установки светильника.

Обязательно отключите питание на распределительном щитке. Проверьте отсутствие напряжения на месте подключения. Не полагайтесь только на выключатель — он может разрывать не фазу, а ноль, что создаёт ложное ощущение безопасности.

Проверка комплектации светильника

Не все линейные светильники поставляются с полным набором. Убедитесь, что у вас есть:

Сам светильник;
Крепёжные элементы (клипсы, кронштейны);
Драйвер (если требуется);
Инструкция с электрической схемой.

Если драйвер не входит в комплект, его нужно подобрать отдельно. Мощность блока питания должна превышать суммарную мощность всех подключаемых светильников на 20–30%.

«Никогда не экономьте на качестве драйвера. Дешёвые блоки питания быстро выходят из строя и могут повредить светодиоды. Выбирайте устройства с защитой от перегрузки и перегрева.» — Алексей Петров, инженер-электрик, 12 лет опыта

Схемы подключения линейных светодиодных светильников

Правильная схема подключения зависит от количества светильников, наличия драйвера и требований к управлению. Ошибки на этом этапе — частая причина мерцания, перегрева или поломки оборудования.

Подключение одного светильника с встроенным драйвером

Самый простой вариант. От распределительной коробки к месту установки подводятся два провода: фаза (L) и ноль (N). К ним подключается светильник через клеммную колодку. Цветовая маркировка:

Красный или коричневый — фаза;
Синий — ноль;
Жёлто-зелёный — заземление (если есть).

Фаза подаётся через выключатель. Никогда не подавайте фазу напрямую на светильник — это нарушает правила безопасности.

Подключение нескольких светильников через один драйвер

При использовании внешнего блока питания несколько светильников можно подключить параллельно. Последовательное соединение не рекомендуется — при выходе одного из строя остальные тоже перестанут работать.

Порядок действий:

Подключите драйвер к сети 220 В (L и N);
К выходу драйвера (V+ и V–) подключите параллельно все светильники;
Обеспечьте равномерное распределение нагрузки.

Максимальная длина провода от драйвера до самого удалённого светильника — не более 5 метров. Иначе возможны потери напряжения и снижение яркости.

Полезно знать: Для длинных линий используйте провод с большим сечением (не менее 1,5 мм²) или размещайте драйвер ближе к центру группы светильников.

Пошаговое подключение: от разметки до тестирования

Рассмотрим процесс установки накладного линейного светильника с внешним драйвером в гостиной.

Шаг 1: Разметка и крепление

Определите место установки. Используйте уровень, чтобы светильник был строго горизонтальным. Закрепите его на стене или потолке с помощью шурупов или клипс.

Шаг 2: Установка драйвера

Разместите блок питания в доступном месте — за подвесным потолком, в распределительной коробке или нише. Убедитесь, что вокруг достаточно воздуха для охлаждения.

Шаг 3: Подключение проводов

Отключите электропитание на щитке;
Подключите вход драйвера к фазе и нулю от выключателя;
К выходу драйвера подключите провода к светильнику (V+ → +, V– → –);
Заизолируйте все соединения с помощью клемм WAGO или изоленты.

Шаг 4: Тестирование

Включите питание. Нажмите выключатель. Светильник должен загореться ровно, без мерцания. Если этого не произошло — выключите питание и проверьте полярность и качество соединений.

«Перед финальной сборкой проверьте работу светильника в течение 10–15 минут. Это поможет выявить перегрев или нестабильность питания.» — Марина Соколова, электромонтажник, 8 лет практики

Частые ошибки при подключении и как их избежать

Даже опытные мастера допускают ошибки. Вот самые распространённые:

Подключение без отключения питания: риск поражения током. Всегда проверяйте наличие напряжения индикатором.
Перепутанная полярность: особенно актуально для 12/24 В систем. Светодиоды могут не гореть или выйти из строя.
Использование слишком тонкого провода: вызывает нагрев и падение напряжения. Минимальное сечение — 1,0 мм² для 12 В, 1,5 мм² — для групп.
Перегрузка драйвера: подключение большего числа светильников, чем позволяет мощность блока питания.
Отсутствие запаса по мощности: драйвер должен иметь запас 20–30% от общей нагрузки.

Ошибка	Последствия	Решение
Неправильная полярность	Светильник не включается или повреждается	Проверить маркировку +/– и переключить провода
Тонкий провод	Падение яркости, нагрев	Заменить на провод с большим сечением
Перегрузка драйвера	Перегрев, отключение, выход из строя	Уменьшить нагрузку или заменить блок

Дополнительные возможности: управление, диммирование и автоматизация

Современные линейные светильники можно интегрировать в «умный дом». Для этого используются диммируемые драйверы и контроллеры.

Диммирование

Для регулировки яркости нужен диммируемый драйвер и подходящий выключатель (с диммером) или контроллер. Поддерживаемые протоколы: DALI, 0–10 В, PWM. Убедитесь, что сам светильник совместим с диммированием.

Управление через Wi-Fi или Bluetooth

С помощью модульных драйверов можно управлять светом через смартфон. Это удобно для создания сцен освещения, таймеров и интеграции с голосовыми помощниками (Алиса, Google Assistant).

Полезно знать: При выборе «умного» светильника проверьте, поддерживает ли он вашу экосистему (например, Yandex, HomeKit, SmartThings).

Экспертное мнение

«Сегодня многие пытаются сэкономить, покупая дешёвые светильники без сертификатов. Но срок службы таких устройств редко превышает 1–2 года. Инвестируйте в качественные компоненты — это выгоднее в долгосрочной перспективе. Также помните: светодиоды чувствительны к перегреву. Убедитесь, что светильник имеет вентиляцию или установлен в хорошо продуваемом месте.» — Дмитрий Козлов, руководитель отдела электротехники, 15 лет в отрасли

Вопросы и ответы

Можно ли подключить линейный светильник без заземления?

Да, если корпус пластиковый и степень защиты IP44 и ниже. Однако при металлическом корпусе или в ванной комнате заземление обязательно. Это требование ПУЭ (Правила устройства электроустановок).

Почему светильник мигает после включения?

Возможные причины: некачественный драйвер, остаточное напряжение в цепи, несовместимость с диммером. Проверьте блок питания и убедитесь, что используется правильный тип диммирования.

Как подключить три светильника к одному выключателю?

Все светильники подключаются параллельно к одному драйверу (если он рассчитан на суммарную мощность). Драйвер, в свою очередь, подключается к выключателю через фазу.

Можно ли использовать обычный выключатель для LED-светильника?

Да, если он не имеет подсветки. Светодиодная подсветка в клавише может вызывать слабое свечение светильника в выключенном состоянии из-за паразитных токов.

Заключение

Подключение линейного светодиодного светильника — задача, которая под силу каждому, кто соблюдает правила электробезопасности и внимательно изучает технические характеристики оборудования. Ключевые моменты: определение типа питания, правильный выбор драйвера, соблюдение полярности и использование качественных соединений.

Главное — не спешить. Каждый этап, от разметки до тестирования, требует аккуратности. Правильно установленный светильник прослужит 50 000 часов и более, обеспечивая яркое, комфортное и экономичное освещение.

Определите тип светильника: с драйвером или без.
Всегда отключайте питание перед работой.
Используйте качественные клеммы и провода нужного сечения.
Подбирайте драйвер с запасом мощности 20–30%.
Проверяйте работу системы перед финальной установкой.
