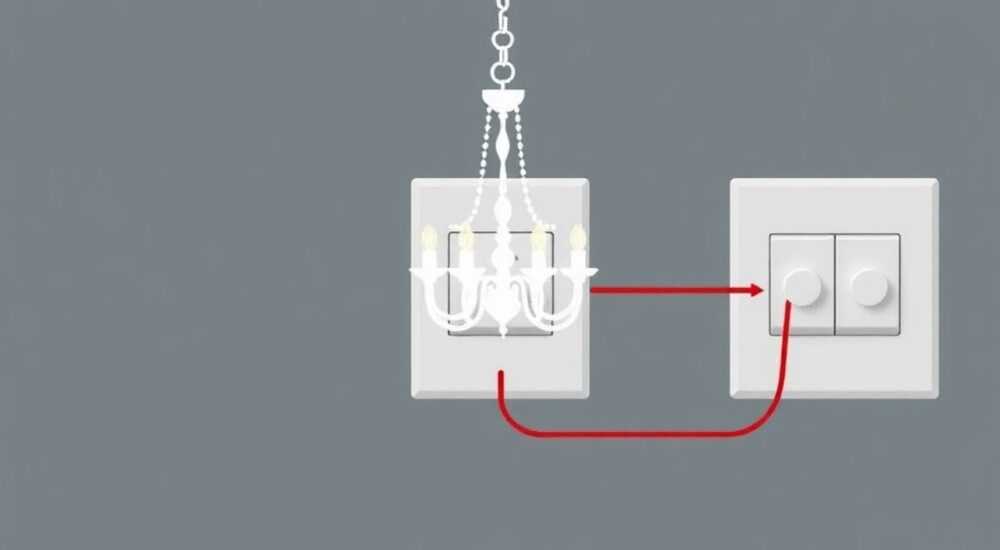

Как подключить люстру к двойному выключателю если из нее идет два провода

Подключение люстры с двумя проводами к двойному выключателю — задача, которая часто вызывает вопросы у домашних мастеров. На первый взгляд, это может показаться противоречивым: если из потола идет три провода (фаза и два контура для двух клавиш), а из люстры только два, как правильно всё соединить? Ответ прост: такая люстра рассчитана на включение только одним светильником или группой ламп одновременно, и подключать её нужно к одной из фазных линий, оставляя вторую клавишу выключателя неиспользуемой. Главное — соблюдать правила электробезопасности и чётко определить назначение каждого провода.

Принцип работы двойного выключателя и типы люстр

Двойной выключатель предназначен для управления двумя группами ламп в одной люстре или двумя разными источниками света. Например, в гостиной он может включать основное освещение и подсветку, а в спальне — центральный светильник и бра. Каждая клавиша размыкает свою фазную цепь, позволяя включать свет по частям. Это удобно для экономии электроэнергии и создания нужной атмосферы.

Однако не все люстры поддерживают такое разделение. Многие современные модели, особенно светодиодные панели или компактные потолочные светильники, имеют всего два провода: фазу и ноль. Такие устройства не предусматривают разделения на группы и включаются полностью. Подключать их к двойному выключателю возможно, но одна из клавиш останется «мертвой» — она просто не будет выполнять никаких функций.

При этом важно понимать: наличие двух проводов на люстре не означает, что она неисправна. Это конструктивная особенность. Такие светильники проще в монтаже, дешевле в производстве и подходят для помещений, где не требуется многоуровневое освещение. Пример — коридор, санузел или небольшая кухня.

Как определить провода в стене и на люстре

Перед подключением необходимо точно установить назначение всех проводов. Из потола обычно выходят три или четыре жилы: фаза от распределительной коробки, два провода, идущих к выключателю («фаза на вход» и «фаза на выход»), нулевой провод и, возможно, заземление. Цветовая маркировка помогает, но не всегда достоверна — особенно в старых домах.

Стандартная цветовая схема:

• Коричневый, красный, белый — фаза;
• Синий — ноль;
• Жёлто-зелёный — заземление.

Но в реальности провода могут быть одного цвета или перепутаны при предыдущем ремонте. Поэтому без инструментов не обойтись.

Для определения фазы используйте индикаторную отвёртку или мультиметр. Алгоритм действий:

1. Отключите питание на щитке.
2. Снимите крышку распределительной коробки и выключателя.
3. Подайте напряжение обратно.
4. Индикаторной отвёрткой проверьте каждый провод: где загорится индикатор — там фаза.
5. Определите, какой из фазных проводов идёт на выключатель: при нажатии клавиши индикатор должен пропадать на одном из них.

На стороне люстры всё проще: два провода — один фазный (обычно коричневый), второй нулевой (синий). Если есть третий — это заземление, его подключают к соответствующему проводу на потолке, если он есть.

Пошаговая инструкция по подключению

Теперь, когда провода идентифицированы, можно переходить к подключению. Работа требует аккуратности и соблюдения техники безопасности.

Шаг 1: Отключение питания

Перед любыми действиями обязательно отключите автомат на электрощитке. Повесьте табличку «Не включать!», чтобы случайно не подали напряжение. Убедитесь, что напряжения нет — проверьте все провода индикатором.

Шаг 2: Подготовка проводов

Очистите концы проводов на потоле и люстре от изоляции на 1–1,5 см. Используйте зачищенный участок для соединения. Если провода многожильные — обожмите их наконечниками или скрутите плотно.

Шаг 3: Выбор активной фазы

Определите, какой из двух фазных проводов от выключателя вы хотите использовать. Обычно выбирают тот, что соответствует удобной клавише (например, правой). Второй провод временно изолируйте — его можно убрать в гофру или заизолировать колпачком.

Шаг 4: Соединение проводов

Соедините:

• Фазный провод с люстры — с выбранным фазным проводом от выключателя;
• Нулевой провод с люстры — с общим нулевым проводом на потолке;
• Заземление (если есть) — с жёлто-зелёным проводом.

Для соединения используйте клеммные колодки WAGO — они надёжны, просты в монтаже и исключают окисление. Скрутки допускаются, но должны быть пропаяны и заизолированы.

Шаг 5: Установка люстры

Закрепите люстру на крюке или планке. Убедитесь, что все соединения не находятся под натяжением и не касаются металлических частей. Закройте крышку монтажной коробки.

Шаг 6: Проверка

Включите автомат, нажмите выбранную клавишу выключателя. Люстра должна загореться. Если нет — отключите питание и проверьте соединения.

Типичные ошибки и как их избежать

Даже опытные мастера иногда допускают ошибки при подключении. Вот самые распространённые:

• Подключение обоих фазных проводов от выключателя к люстре — это может привести к замыканию, если клавиши включены не одновременно.
• Соединение фазы с нулём — результат: короткое замыкание, выбивание автомата.
• Игнорирование заземления — снижает безопасность, особенно для металлических люстр.
• Работа под напряжением — главная причина травм. Всегда отключайте питание!

Альтернативные решения и варианты модернизации

Если вы хотите использовать обе клавиши, есть несколько решений.

Первое — заменить люстру на модель с тремя проводами (фаза 1, фаза 2, ноль). Тогда можно будет включать половину ламп одной клавишей, вторую — другой. Это актуально для многорожковых люстр.

Второе — установить блок разделения фаз. Это специальное устройство, которое позволяет одной люстре с двумя проводами реагировать на две клавиши через импульсное управление. Однако такие системы сложны и дороги — подходят для умного дома.

Третье — использовать радиоуправляемый выключатель или Wi-Fi-реле. Вы оставляете одну клавишу как резервную, а управление переносите на смартфон или пульт. Это удобно, если вы планируете переход на «умное освещение».

Экспертное мнение

Сергей Волков, главный инженер электромонтажной компании «СветоТех», с 22-летним стажем:

«Подключение двухпроводной люстры к двойному выключателю — абсолютно нормальная практика. Я сталкивался с этим десятки раз. Главное — не пытаться «задействовать обе клавиши», как делают некоторые. Это опасно. Лучше оставить одну клавишу нерабочей, чем создавать аварийную ситуацию.

Мой совет: если вы сомневаетесь, вызовите профессионала. Стоимость вызова — 1500–3000 рублей, а цена ошибки — пожар или удар током. Кроме того, многие производители аннулируют гарантию при самостоятельном монтаже.

И помните: электричество не прощает халатности. Даже если всё кажется простым — проверяйте дважды.»

Вопросы и ответы

Заключение

Подключение люстры с двумя проводами к двойному выключателю — простая и безопасная задача, если следовать правилам. Главное — определить фазу, подключить люстру к одной из клавиш и не пытаться задействовать обе. Это не повредит ни люстре, ни электропроводке.

• Люстра с двумя проводами подключается к одной фазе от двойного выключателя.
• Вторая клавиша остаётся незадействованной — это нормально.
• Всегда проверяйте провода тестером, даже если цвета кажутся очевидными.
• Используйте клеммные колодки вместо скруток для надежности.
• При сомнениях — обратитесь к профессиональному электрику.
