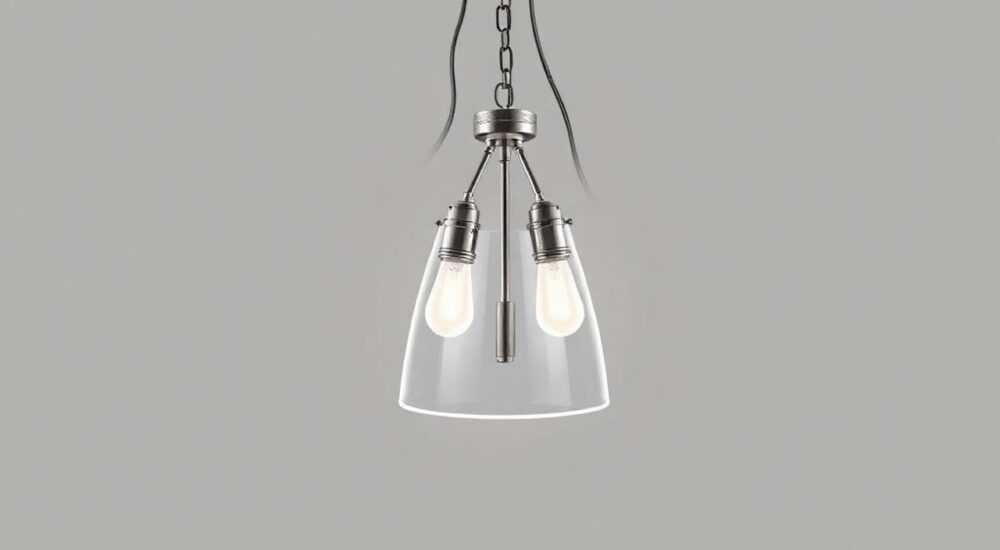

Как подключить люстру с 2 лампами и 4 проводами

Установка люстры с двумя лампами и четырьмя проводами — задача, с которой сталкиваются многие домовладельцы при замене осветительного прибора. Часто кажется, что четыре провода — это сложность, но на самом деле это стандартное решение для двухклавишного выключателя, позволяющего управлять каждой лампой отдельно. При правильном подходе подключение не требует профессионального электрика, а лишь внимательности, базовых инструментов и знания принципов работы электрической цепи. Главное — не спешить, не полагаться на цвет изоляции как на абсолютную гарантию, и всегда проверять наличие напряжения перед началом работ.

Что означают четыре провода в люстре?

Четыре провода в люстре с двумя лампами — это не ошибка, а признак того, что прибор предназначен для управления от двухклавишного выключателя. Каждая лампа подключена независимо: у каждой есть свой фазный (L) и нулевой (N) провод. Таким образом, вы получаете две отдельные цепи: одна для первой лампы, вторая — для второй. Это позволяет включать свет по необходимости: например, только одну лампу для мягкого освещения в спальне или обе — для полноценного освещения гостиной.

Цвета изоляции проводов могут варьироваться, но в большинстве случаев используются стандарты: синий — ноль, коричневый, чёрный или белый — фаза. Однако цвет — не надёжный индикатор! В старых проводках, при ремонте или при использовании китайских моделей цвета могут быть нарушены. Поэтому всегда нужно проверять назначение проводов инструментально, а не догадываться.

Как определить фазу и ноль в потолке и люстре

Перед тем как подключать люстру, необходимо точно определить, какие провода в потолке являются фазой, а какие — нулём. Для этого используйте индикаторную отвёртку или мультиметр. Включите автомат на щитке и подайте напряжение. Осторожно прикоснитесь индикатором к оголённым концам проводов — если светодиод загорелся, это фаза. Если индикатор не реагирует — это ноль или земля.

Определение проводов в люстре

• Разделите четыре провода на две пары: каждая пара соответствует одной лампе.
• Используйте мультиметр в режиме прозвонки: если между двумя проводами есть низкое сопротивление — они принадлежат одной лампе.
• После этого определите, какой из проводов в каждой паре — фаза, а какой — ноль. Для этого подключите мультиметр в режим измерения напряжения: один щуп к проводу, второй — к заземлению (если есть) или к заведомо известному нулю.

Определение проводов в потолке

• Обычно в потолке три провода: фаза (L), ноль (N) и земля (PE). Иногда — две фазы (если выключатель двухклавишный).
• Если выключатель двухклавишный, то из потолка выходят три провода: один общий ноль, и два фазных, идущих от разных клавиш.
• Если проводов только два — значит, земля не подведена, и её не нужно подключать.

Пошаговая инструкция: как подключить люстру с 4 проводами

Подключение люстры с четырьмя проводами к двухклавишному выключателю — это логичный и безопасный процесс, если действовать по алгоритму. Главное — не перепутать пары и не соединить фазу с нулём.

1. Отключите автомат на щитке. Проверьте отсутствие напряжения индикаторной отвёрткой.
2. Снимите старую люстру, если она есть, и осмотрите провода в потолке. Обычно там три провода: один ноль (синий), и два фазных (коричневые или чёрные).
3. Разделите четыре провода люстры на две пары. Каждая пара — одна лампа. Для этого прозвоните мультиметром: между проводами одной лампы должно быть сопротивление 100–500 Ом (в зависимости от лампы).
4. Определите, какой провод в каждой паре — фаза, а какой — ноль. Для этого временно подайте напряжение (только если уверены в своих действиях) и проверьте мультиметром относительно земли. Или — подключите поочерёдно каждую пару к известному источнику (например, к розетке через тестер).
5. Соедините нулевые провода от обеих ламп с нулём из потолка. Используйте клеммник WAGO или изолируйте скруткой с термоусадкой.
6. Соедините фазный провод от первой лампы с фазой №1 из потолка (от первой клавиши выключателя).
7. Соедините фазный провод от второй лампы с фазой №2 из потолка (от второй клавиши выключателя).
8. Закрепите люстру на крепёжной планке, аккуратно уложите провода, подключите корпус к земле, если есть заземляющий провод (жёлто-зелёный).
9. Включите автомат и проверьте работу каждой клавиши выключателя.

Частые ошибки и как их избежать

Даже опытные домашние мастера допускают типичные ошибки при подключении люстр с четырьмя проводами. Большинство из них приводят к перегоранию ламп, срабатыванию автоматов или даже короткому замыканию.

• Ошибка 1: Соединение фазы с фазой. Некоторые пытаются соединить оба фазных провода от люстры в один и подключить к одному фазному проводу из потолка — это приведёт к тому, что обе лампы будут гореть вместе, а выключатель с двумя клавишами потеряет функциональность.
• Ошибка 2: Перепутаны пары. Если вы соедините фазу от первой лампы с нулём второй — лампа не загорится, а в цепи возникнет обрыв.
• Ошибка 3: Игнорирование заземления. Если люстра металлическая, а заземление есть в потолке — его обязательно нужно подключить. Иначе при пробое изоляции корпус может оказаться под напряжением.
• Ошибка 4: Неплотная скрутка или плохой клеммник. Это главная причина нагрева, искрения и пожаров. Всегда используйте клеммы WAGO 222 или 224, а не изоленту в одиночку.

Как проверить, правильно ли подключено

• Включите первую клавишу — должна загореться одна лампа.
• Включите вторую — должна загореться вторая.
• Включите обе — обе должны светить ярко, без мигания.
• Если одна лампа не работает — проверьте её цоколь, лампу и соединение в клеммнике.

Как работает двухклавишный выключатель с такой люстрой

Двухклавишный выключатель — это два одноклавишных выключателя в одном корпусе. Каждая клавиша управляет своей независимой цепью. Когда вы нажимаете первую клавишу, замыкается цепь между фазой и первой лампой. Когда нажимаете вторую — замыкается цепь между фазой и второй лампой. Ноль подаётся на обе лампы напрямую, без переключения.

Это позволяет создавать разные режимы освещения: например, в спальне — только одна лампа для ночного света, а в гостиной — обе для вечернего приёма гостей. В современных интерьерах такие решения особенно популярны, так как позволяют экономить электроэнергию и создавать атмосферу.

Проверка работы и меры безопасности

После подключения обязательно проверьте систему под нагрузкой. Не ограничивайтесь включением света — проверьте, нет ли запаха гари, шипения, нагрева клемм или мигания ламп. Особенно это важно, если вы используете светодиодные лампы: они чувствительны к перепадам напряжения и некачественным соединениям.

Для дополнительной безопасности:

• Всегда отключайте автомат перед работой — даже если вы уверены, что выключатель выключен.
• Используйте диэлектрические перчатки и инструменты с изолированными ручками.
• Не работайте в сыром помещении или при высокой влажности.
• Если вы не уверены в своих силах — вызовите электрика. Риск поражения током не стоит экономии на вызове специалиста.

Заключение

Подключение люстры с четырьмя проводами — это не сложная, но требующая внимания задача. Главное — не полагаться на цвета изоляции, а использовать инструменты для точной диагностики. Правильно подключённая люстра с двумя лампами и двумя клавишами обеспечит не только комфортное освещение, но и безопасность в доме. Вы получите гибкость: можно включать одну лампу для уюта, две — для работы, и при этом не перегружать сеть.

• Четыре провода — это две независимые цепи для двух ламп, а не ошибка.
• Всегда определяйте фазу и ноль мультиметром, а не по цвету.
• Нулевые провода от обеих ламп соединяются вместе и подключаются к общему нулю.
• Фазные провода подключаются к разным фазам от двухклавишного выключателя.
• Заземление подключайте, если оно есть и в люстре, и в потолке — это вопрос безопасности.
