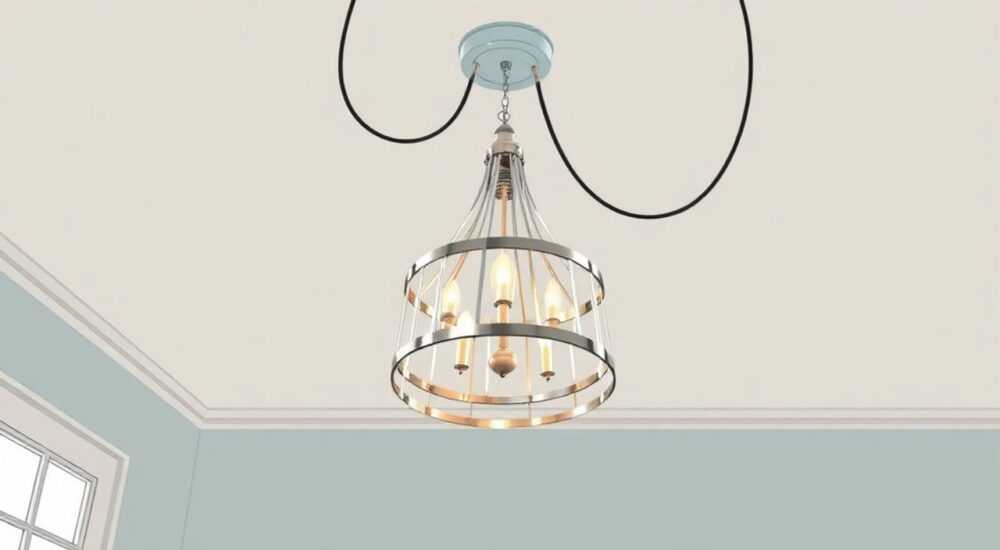

Как подключить люстру с 3 проводами к 3 проводам на потолке

Подключение люстры с тремя проводами к трехпроводной электропроводке на потолке — стандартная, но ответственная задача. При правильном подходе и соблюдении техники безопасности она решается за 20–30 минут даже без профессионального опыта. Главное — убедиться, что фазы, ноль и заземление подключены строго по назначению, а все соединения надежно изолированы.

В современных квартирах чаще всего встречаются двухконтурные люстры — те, где можно включать одну или обе группы ламп по отдельности. Для управления ими используется двойной выключатель, который требует трех проводов: один нулевой, одна или две фазы (в зависимости от схемы) и, при наличии, провод заземления. Однако путаница возникает тогда, когда человек не знает, какой провод за что отвечает, или пытается подключить новую люстру к старой проводке без маркировки. Эта статья развеет все сомнения: вы узнаете, как правильно идентифицировать провода, какие инструменты понадобятся, как избежать типичных ошибок и обеспечить долгую и безопасную работу освещения. Мы рассмотрим как стандартные ситуации, так и случаи, когда проводка не соответствует ожиданиям — например, когда на потолке три провода, но нет заземления, или когда цветовая маркировка нарушена.

Как определить назначение проводов на потолке

Перед тем как начинать любые работы, необходимо точно установить, какой из трёх проводов на потолке является фазой, нулём и защитным заземлением. В идеале провода будут иметь стандартную цветовую маркировку, но в реальности это встречается далеко не всегда — особенно в домах старой постройки.
Согласно ГОСТ Р 50462–2019:

• Фазный провод (L) — коричневый, чёрный или серый;
• Нулевой провод (N) — синий или голубой;
• Заземляющий провод (PE) — жёлто-зелёный.

Однако в практике часто бывает, что все провода одного цвета, либо цвета перепутаны. Поэтому полагаться только на цвет — рискованно. Для точной идентификации используйте мультиметр или индикаторную отвёртку.

Чтобы определить провода:

1. Отключите автомат на электрощитке, отвечающий за освещение в комнате.
2. Снимите крышку распределительной коробки или подрозетника, если доступ к проводам ограничен.
3. Включите автомат обратно.
4. Индикаторной отвёрткой проверьте каждый провод: тот, на котором загорится индикатор — фаза.
5. Мультиметром в режиме измерения напряжения (ACV, до 250 В) измерьте напряжение между фазой и двумя другими проводами. На паре «фаза – ноль» будет около 220 В, на паре «фаза – земля» — тоже может быть напряжение, но обычно ниже.
6. Отключите автомат снова и пометьте провода изолентой или бирками: L (фаза), N (ноль), PE (земля).

Если на потолке три провода, но заземление отсутствует (например, в домах старой постройки), третий провод, скорее всего, — вторая фаза для двухклавишного выключателя. Это типично для люстр с несколькими лампами, где можно включать часть света или весь свет целиком.

Когда на потолке три провода, но нет земли

Если ваша люстра имеет заземляющий провод (обычно желто-зелёный), но на потолке его нет, не подключайте землю ни к чему. Просто заизолируйте её термоусадочной трубкой или изолентой. Подключение земли к нулю или фазе недопустимо — это создаёт риск поражения током.

Необходимые инструменты и материалы

Для подключения люстры вам понадобятся базовые инструменты, которые есть почти у каждого домашнего мастера. Никакого сложного оборудования не требуется.
Основной список:

• Отвёртка (крестовая и плоская);
• Индикаторная отвёртка;
• Мультиметр (тестер);
• Кусачки или бокорезы;
• Изолента или термоусадочные трубки;
• Клеммные колодки (WAGO или аналоги);
• Стремянка или устойчивая подставка.

Особое внимание уделите клеммным соединителям. Современные пружинные клеммы WAGO обеспечивают надёжный контакт без скруток, что соответствует требованиям ПУЭ (Правил устройства электроустановок). Они просты в использовании: достаточно вставить зачищенный провод в гнездо, и пружина зафиксирует его.

Если люстра тяжёлая (более 3–5 кг), убедитесь, что крюк или монтажная планка надёжно закреплены в перекрытии. Используйте дюбели и анкеры, соответствующие материалу потолка (бетон, гипсокартон и т.д.).

Пошаговое подключение люстры с тремя проводами

Теперь, когда провода идентифицированы, а инструменты готовы, можно приступить к подключению. Процесс прост, но требует внимательности.

Шаг 1: Подготовка люстры

• Снимите плафоны и декоративные элементы, чтобы получить доступ к клеммной коробке.
• Определите, где на люстре находятся входы для подключения: обычно это клеммная колодка с маркировкой L, N, PE.
• Если люстра двухконтурная (например, 2+1 лампы), убедитесь, что фазные провода групп ламп уже соединены правильно внутри корпуса. При необходимости объедините их в одну группу, если хотите управлять всем светом одной клавишей.

Шаг 2: Подготовка проводов

• Зачистите концы проводов на потолке и люстре на 10–12 мм.
• Аккуратно выровняйте жилы, чтобы они легко входили в клеммы.
• Если провода многожильные, можно опрессовать их наконечниками НШВИ, чтобы избежать распушивания.

Шаг 3: Соединение проводов

Соединяйте строго по назначению:

• Фаза с потолка → фаза на люстре (L);
• Ноль с потолка → ноль на люстре (N);
• Заземление с потолка → заземление на люстре (PE).

Используйте отдельные клеммные колодки для каждого соединения. Не объединяйте фазу и ноль! Если на потолке две фазы (от двухклавишного выключателя), а вы хотите управлять люстрой одной клавишей, соедините эти две фазы вместе в клеммнике, а затем подключите к фазному входу люстры.

Шаг 4: Установка и фиксация

• Аккуратно уложите соединённые провода в монтажную коробку на потолке.
• Закрепите люстру на крюке или планке, соблюдая баланс.
• Плотно затяните крепёж, но не переусердствуйте — можно повредить патроны или плафоны.
• Установите плафоны и декоративные колпаки.

Шаг 5: Проверка и включение

• Убедитесь, что все провода изолированы и не касаются друг друга.
• Включите автомат на щитке.
• Нажмите клавишу выключателя.
• Если люстра загорелась — всё сделано правильно.
• Если не горит — отключите питание и проверьте соединения.

Если люстра мигает или работает нестабильно, возможна плохая скрутка, окисление контактов или неисправность выключателя.

Распространённые ошибки и как их избежать

Даже опытные домашние мастера иногда допускают ошибки при подключении люстр. Вот самые частые:

Ошибка 1: Перепутаны фаза и ноль

Если случайно подключить фазу к нулевому контакту люстры, она может работать, но это опасно. При замене лампочки патрон остаётся под напряжением, даже если выключатель выключен. Это серьёзный риск поражения током.

Ошибка 2: Подключение земли к нулю

Если в доме нет заземления, некоторые пытаются «замкнуть» землю на ноль. Это нарушает ПУЭ и делает систему менее безопасной. При аварии ток может пойти по корпусу бытовой техники.

Ошибка 3: Использование скруток без фиксации

Скрутка — самый древний способ, но он ненадёжен. Со временем контакт ослабевает, возникает нагрев, возможен пожар. Всегда используйте клеммники.

Ошибка 4: Игнорирование веса люстры

Лёгкие абажуры можно крепить на пластиковые дюбели, но массивные люстры требуют металлических анкеров и прочного основания. Крепление в гипсокартон без усиления — частая причина падения светильников.

Ошибка 5: Неправильное подключение двухклавишного выключателя

Если вы подключили две фазы от выключателя к разным группам ламп, но не объединили их при желании единого управления, одна часть люстры может не включаться. Решение — объединить фазы на потолке.

Техника безопасности при работе с электричеством

Работа с электропроводкой требует максимальной осторожности. Один неверный шаг может привести к удару током, пожару или выходу из строя оборудования.
Основные правила:

• Всегда отключайте автомат перед началом работ.
• Проверяйте отсутствие напряжения мультиметром или индикатором — даже если автомат отключен.
• Работайте в сухой обуви, на сухой поверхности, не касайтесь стен и труб.
• Не используйте повреждённые инструменты.
• Не оставляйте оголённые провода — сразу изолируйте их.
• Если сомневаетесь — вызовите электрика.

Если вы живёте в многоквартирном доме, уведомите соседей перед отключением автомата, особенно если это общий щит.

Экспертное мнение

Вопросы и ответы

Заключение

Подключение люстры с тремя проводами к трём проводам на потолке — задача, выполнимая каждым. Главное — действовать по алгоритму: отключить питание, определить назначение проводов, соединить их по типу, используя надёжные клеммники, и проверить результат. Цветовая маркировка помогает, но не должна быть единственным ориентиром. Всегда используйте мультиметр для точной идентификации.

• Всегда отключайте питание перед работой.
• Определяйте провода мультиметром, а не по цвету.
• Используйте клеммные колодки вместо скруток.
• Не подключайте землю к нулю.
• Проверяйте результат перед включением.
