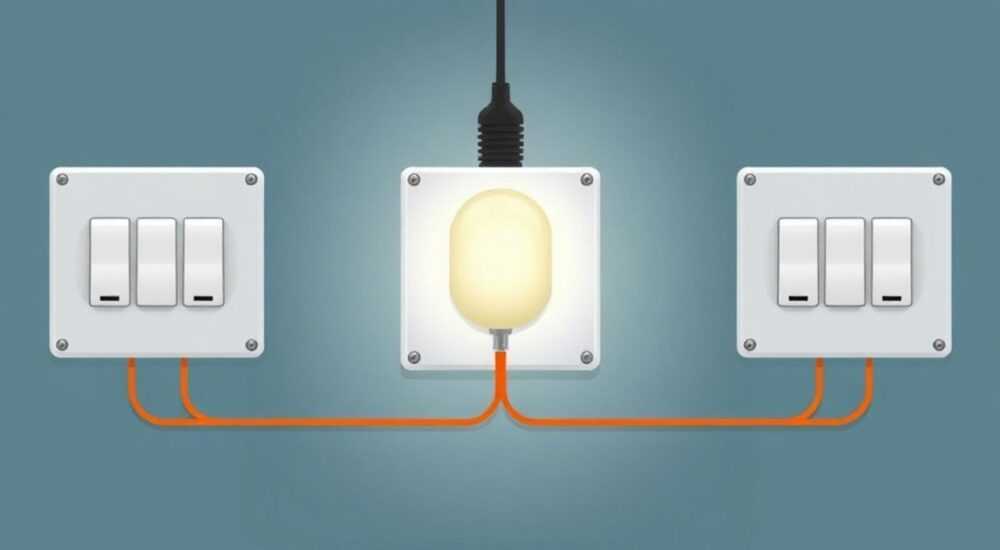

Как подключить несколько выключателей к одному светильнику

Подключение нескольких выключателей к одному светильнику — распространённая задача при организации удобного управления освещением в доме. Особенно актуально это в длинных коридорах, на лестницах, в спальнях с двумя входами или в больших помещениях, где нужно включать и выключать свет с разных точек. Решить эту задачу можно как классическими электромонтажными методами, так и с помощью современных систем «умного дома». В основе традиционного подхода лежит использование проходных и перекрёстных выключателей, которые позволяют управлять одной нагрузкой из двух и более мест.

Зачем нужно управление светом из нескольких мест

Удобство — главный аргумент в пользу установки нескольких выключателей на один источник света. Представьте длинный коридор: заходите в него с одной стороны — включаете свет, проходите до конца и хотите выключить его, не возвращаясь обратно. Без дополнительного выключателя это невозможно. Аналогичная ситуация на лестнице между этажами или в спальне с двумя дверями. Здесь управление из двух или более точек становится не просто комфортным, а функциональным решением.

Такие схемы особенно популярны в частных домах, квартирах улучшенной планировки и коммерческих помещениях. Согласно статистике, около 35% новых жилых проектов в России предусматривают хотя бы одну зону с проходным управлением светом. Это связано с ростом интереса к эргономике пространства и повышению стандартов качества жизни.

Кроме удобства, такие системы могут способствовать энергосбережению. Если человеку не нужно возвращаться, чтобы выключить свет, вероятность того, что он останется гореть случайно, снижается. Также это важно для безопасности — например, на тёмной лестнице или в подвале.

Что такое проходные выключатели: принцип работы

Проходной выключатель — это устройство, которое переключает электрический контакт между двумя линиями. В отличие от обычного выключателя, который просто размыкает или замыкает цепь, проходной перебрасывает фазу с одного провода на другой. Он не имеет положений «вкл/выкл» в привычном смысле — состояние зависит от положения всех выключателей в цепи.

Работает система по принципу «переключателя»: каждый выключатель меняет маршрут тока. При нажатии любого из них состояние светильника изменяется — если он был включён, станет выключен, и наоборот. Такой эффект достигается за счёт использования двухклавишной схемы коммутации.

Конструктивно проходной выключатель похож на обычный, но имеет три клеммы: одна общая («фаза»), и две маршрутизируемые («выход 1» и «выход 2»). Соединение между выключателями осуществляется двумя проводами, называемыми «путевыми». Ток проходит по одному из них в зависимости от положения клавиши.

Отличия от обычных и перекрёстных выключателей

Обычный выключатель имеет два состояния: включено и выключено. Проходной — промежуточное звено в цепи. Перекрёстный выключатель — ещё более специализированное устройство, используемое при организации управления из трёх и более точек. Он имеет четыре клеммы и работает как «перекрёстный коммутатор», меняя направление тока между двумя парами проводов.

Подключение двух проходных выключателей к одной лампе

Схема подключения двух проходных выключателей — основа многоточечного управления. Она применяется, когда нужно управлять светом из двух мест: например, с обоих концов коридора или с разных этажей лестницы.

Для реализации потребуется:

• Два проходных выключателя;
• Одна лампа или группа светильников;
• Электрический кабель (трёхжильный и двухжильный);
• Распределительная коробка;
• Инструменты: отвёртка, индикатор фазы, плоскогубцы.

Пошаговая схема монтажа

1. Отключите питание на щитке. Проверьте отсутствие напряжения индикатором.
2. Подведите фазу к первому проходному выключателю. Подключите её к общей клемме (часто обозначена буквой L).
3. Соедините два маршрутизирующих выхода первого выключателя с аналогичными клеммами второго через распределительную коробку. Используйте двухжильный кабель.
4. Со второго выключателя выведите фазу с общей клеммы на лампу.
5. Нулевой провод подключите напрямую к лампе, минуя выключатели.
6. Заземление (если есть) подключите к корпусу светильника.
7. Уложите провода в штробы, закрепите выключатели, подайте питание и протестируйте работу.

Управление из трёх и более точек: добавляем перекрёстный выключатель

Если нужно управлять светом из трёх, четырёх или более мест, в схему добавляются перекрёстные выключатели. Они устанавливаются между двумя проходными и позволяют «переключать» пару путевых проводов.

Принцип тот же: любое изменение положения любого выключателя меняет состояние светильника. Количество перекрёстных выключателей может быть любым — теоретически ограничено только длиной проводки и размерами помещений.

Как работает схема с перекрёстным выключателем

Перекрёстный выключатель имеет четыре клеммы: две входа и две выхода. Он «перекрещивает» пару проводов: либо передаёт сигнал напрямую (1→1, 2→2), либо меняет местами (1→2, 2→1). Это позволяет третьему (и последующим) выключателям влиять на состояние цепи независимо от других.

Для подключения:

• Между двумя проходными выключателями размещается один или несколько перекрёстных;
• Каждый перекрёстный соединяется с предыдущим и следующим устройством четырьмя проводами;
• Фаза подаётся на первый проходной, с последнего — на лампу.

Распространённые ошибки и как их избежать

Даже опытные электрики могут допустить ошибки при монтаже проходных схем. Вот наиболее частые:

• Перепутаны клеммы. Подключение фазы не на общую клемму, а на маршевую. Результат — свет не включается или работает некорректно.
• Использован обычный выключатель вместо проходного. Внешне они похожи, но функционал разный. Проверяйте маркировку на корпусе.
• Отсутствие распределительной коробки. Все соединения должны быть доступны и защищены. Скрытые скрутки — риск возгорания.
• Неправильная прокладка кабеля. Например, отсутствие запаса провода в подрозетниках (минимум 10–15 см).
• Отсутствие маркировки проводов. В коробке может быть до 10 проводов. Маркируйте их цветом или бирками.

Как проверить правильность подключения

После сборки схемы:

1. Визуально проверьте все соединения.
2. Используйте мультиметр в режиме прозвонки, чтобы убедиться в правильности коммутации.
3. Подайте напряжение и протестируйте работу: нажмите первый выключатель — свет включился; нажмите второй — выключился; снова первый — включился и т.д.

Если свет не реагирует — скорее всего, ошибка в подключении клемм. Отключите питание и перепроверьте схему.

Современные решения: системы «умного дома»

Технологии «умного дома» предлагают альтернативу классической проводке. Вместо прокладки множества проводов можно использовать беспроводные выключатели и управляющие модули.

Принцип прост:

• На светильник устанавливается исполнительный модуль (реле), подключённый к сети.
• Беспроводные кнопки (выключатели) размещаются в нужных точках.
• Кнопки передают сигнал по радиоканалу (Zigbee, Z-Wave, Wi-Fi) на хаб или напрямую на модуль.
• Модуль включает или выключает свет.

Преимущества:

• Не требуется штробление стен и прокладка кабелей.
• Легко масштабируется: добавьте ещё одну кнопку — и свет будет управляться из нового места.
• Можно интегрировать с голосовыми помощниками (Алиса, Google Assistant).
• Поддержка сценариев: например, «Выключение света во всём доме».

Недостатки:

• Зависимость от питания и сети.
• Требует настройки и иногда стабильного Wi-Fi.
• Высокая начальная стоимость по сравнению с проходными выключателями.

Популярные решения на рынке

• Aqara — экосистема на базе Zigbee, надёжная и недорогая.
• Yale, Legrand — премиальные решения с хорошей интеграцией.
• Wi-Fi-выключатели (Tuya, Xiaomi) — просты в установке, но менее стабильны.

Сравнение традиционного и цифрового подходов

Выбор зависит от ситуации. При капитальном ремонте — лучше классика. При модернизации — цифровые решения.

Экспертное мнение

Вопросы и ответы

Заключение

Управление одним светильником с нескольких точек — это не сложная, но требующая внимания к деталям задача. Классическое решение на базе проходных и перекрёстных выключателей остаётся самым надёжным и долговечным. Оно не зависит от интернета, не требует батареек и работает десятилетиями. Однако при отсутствии возможности штробления или при желании быстро модернизировать интерьер, системы «умного дома» становятся отличной альтернативой.

• Для двух точек управления используйте пару проходных выключателей.
• Для трёх и более — добавьте перекрёстный выключатель (или несколько).
• Все соединения выполняйте в распределительных коробках.
• При работе с LED-лампами учитывайте возможность мерцания и используйте шунты.
• Современные технологии позволяют решать задачу без штробления — через «умный дом».
