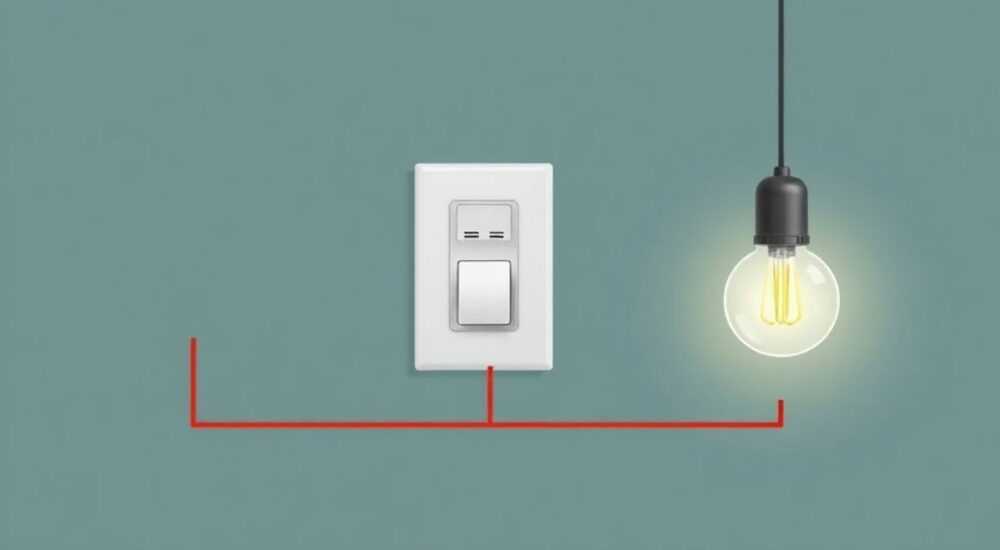

Как подключить один выключатель и светильник

Подключение одного выключателя и светильника — одна из базовых задач в бытовой электрике. Эта операция позволяет управлять освещением из удобного места, обеспечивая комфорт и безопасность. При грамотном подходе монтаж занимает 1–2 часа даже у новичка, если соблюдать правила электробезопасности и использовать правильные инструменты.

Основные компоненты системы: что нужно для подключения

Чтобы подключить один выключатель и одну лампу, требуется минимальный набор оборудования. Основными элементами являются источник питания (электросеть 220 В), одноклавишный выключатель, светильник (лампа) и провода. Выключатель размыкает или замыкает цепь, контролируя подачу напряжения на светильник. Современные устройства чаще всего рассчитаны на напряжение 220–250 В и ток до 10 А, что достаточно для большинства бытовых ламп.

Провода должны соответствовать нагрузке. Для стандартной лампы мощностью до 100 Вт подойдёт медный кабель сечением 1,5 мм². Цветовая маркировка помогает не перепутать проводники: коричневый или красный — фаза (L), синий — ноль (N), жёлто-зелёный — заземление (PE). Последний используется при наличии металлического корпуса у светильника.

Выключатель может быть внутренним (для скрытой проводки) или внешним (для открытой). Внутренние устанавливаются в монтажную коробку, встроенную в стену, а внешние — на поверхность. Выбор зависит от типа проводки в помещении. Светильник может быть потолочным, настенным или настольным, но принцип подключения остаётся одинаковым.

Необходимые материалы

• Одноклавишный выключатель (внутренний или внешний)
• Светильник с патроном
• Кабель ВВГнг 3×1,5 мм² (фаза, ноль, земля)
• Монтажная коробка (для скрытой проводки)
• Клеммные колодки или WAGO-соединители
• Изолента или термоусадочные трубки

Подготовка к работе: инструменты и меры безопасности

Перед началом работ обязательно отключите питание на щитке и установите предупредительную табличку. Это исключит случайное включение электричества. Используйте индикаторную отвёртку или мультиметр, чтобы убедиться, что напряжение отсутствует. Работа под напряжением категорически запрещена — это опасно для жизни.

Для монтажа понадобятся следующие инструменты: отвёртки (крестовая и плоская), стриппер или нож для зачистки изоляции, пассатижи, уровень (для ровной установки), молоток и зубило (при штроблении), перфоратор с коронкой (для установки подрозетника). Если проводка открытая, можно обойтись без штробления.

Работайте в резиновых перчатках и на сухом полу. Не используйте повреждённые инструменты. Убедитесь, что рядом нет воды и металлических предметов, которые могут создать риск короткого замыкания. Храните все детали в одном месте, чтобы ничего не потерять.

Проверка комплектующих

Перед подключением проверьте целостность всех устройств. Убедитесь, что на корпусе выключателя и патроне нет трещин, а контакты чистые и плотно фиксируют провода. Проверьте кабель на наличие повреждений изоляции. Подключите тестовую лампочку к сети через удлинитель, чтобы убедиться, что она работает.

Схема подключения: как работает одноклавишный выключатель

Принцип работы прост: фазный провод от распределительной коробки подводится к выключателю, затем возвращается к светильнику. Нулевой провод идёт напрямую к лампе. Когда вы нажимаете клавишу, цепь замыкается, и ток поступает на лампу. При выключении — цепь разрывается, свет гаснет.

Правильная схема исключает подключение нуля через выключатель. Это не только нарушает ПУЭ (Правила устройства электроустановок), но и создаёт опасность: даже при выключенном свете патрон остаётся под напряжением. Такой монтаж может привести к удару током при замене лампы.

Заземление подключается напрямую к корпусу светильника, если он металлический. Этот провод не участвует в управлении, но защищает от пробоя. В современных домах трёхжильный кабель — стандарт. В старых постройках может быть только фаза и ноль, но при ремонте рекомендуется добавить заземление.

Пошаговая инструкция по подключению

Шаг 1: Отключение питания и подготовка мест

Отключите автомат на щитке, отвечающий за комнату. Проверьте отсутствие напряжения индикатором. Определите место установки выключателя и светильника. При скрытой проводке проштробите каналы и установите подрозетники.

Шаг 2: Прокладка кабеля

Проложите трёхжильный кабель от распределительной коробки к выключателю, а оттуда — к светильнику. Используйте гофру для защиты кабеля в бетонных или деревянных стенах. Заведите концы кабеля в монтажные коробки с запасом 10–15 см.

Шаг 3: Подключение в распределительной коробке

• Соедините нулевой провод (синий) от щитка с нулевым проводом, идущим к светильнику.
• Фазный провод (коричневый) от щитка подключите к одному из проводов, идущему к выключателю.
• Второй провод от выключателя (возвращаемая фаза) соедините с фазным входом светильника.
• Заземляющие провода соедините между собой и подключите к корпусу светильника.

Шаг 4: Подключение выключателя

Зачистите концы проводов на 1–1,5 см. Подключите приходящую фазу к клемме «L» или «Common», а уходящую — к клемме «1». Закрепите выключатель в подрозетнике и установите декоративную рамку.

Шаг 5: Подключение светильника

Подключите фазу (с выключателя) к центральному контакту патрона, ноль — к резьбовой части. Заземление — к корпусу. Заизолируйте соединения. Установите лампу и включите питание для проверки.

1. Отключите электропитание
2. Проложите кабель по маршруту
3. Подключите провода в распредкоробке
4. Установите и подключите выключатель
5. Подключите светильник
6. Проверьте работу

Распространённые ошибки и как их избежать

Самая частая ошибка — подключение нуля через выключатель. Владельцы путают провода, и после выключения светильник остаётся под напряжением. Это создаёт риск поражения током. Всегда проверяйте, какой провод приходит на выключатель: должен быть фазный.

Ещё одна ошибка — плохой контакт в соединениях. Скрутка без опрессовки или пайки со временем окисляется, нагревается и может вызвать пожар. Используйте клеммные колодки WAGO или зажимные клеммы. Они обеспечивают надёжный контакт без риска перегрева.

Неправильная установка подрозетника также вызывает проблемы. Если он торчит или установлен криво, рамка не закроется плотно. Используйте уровень и фиксируйте коробку алебастром или специальным раствором.

Как проверить правильность подключения

После сборки включите автомат и проверьте работу. Свет должен включаться и выключаться чётко. Используйте мультиметр: при выключенном положении напряжение на патроне должно отсутствовать. При включённом — 220 В на центральном контакте.

Советы по монтажу: скрытая и открытая проводка

При скрытой проводке кабель укладывается в штробы, которые затем заделываются штукатуркой. Преимущества — эстетика и защита кабеля. Недостаток — сложность ремонта. Используйте поворотные коробки для доступа к соединениям.

При открытой проводке кабель прокладывается в кабель-канале по поверхности стены. Быстро, дешево, легко ремонтировать. Подходит для деревянных домов и временных решений. Выбирайте каналы с крышками — они выглядят аккуратнее.

Для деревянных стен важно использовать негорючие материалы. Кабель-канал должен быть из самозатухающего пластика, а крепления — металлические. Не допускайте провисания кабеля.

Экспертное мнение

Интервью с Сергеем Ковалёвым, инженером-электриком, 20 лет в профессии

«Сегодня многие пытаются сэкономить, делая электромонтаж самостоятельно. Я не против, но с условием: изучите ПУЭ, используйте качественные материалы и никогда не спешите. Один из самых распространённых запросов — «не горит лампочка после замены выключателя». Причина? Чаще всего — перепутаны фаза и ноль на входе.

Я рекомендую всегда начинать с составления схемы. Даже на листке бумаги. Отметьте, где что находится, какие кабели идут. Это сэкономит время и предотвратит ошибки.

Также обращайте внимание на состояние старой проводки. Алюминиевые провода нельзя соединять напрямую с медными — нужна переходная колодка. Иначе будет гальваническая коррозия и перегрев.

И да, LED-лампы чувствительны к качеству подключения. Если свет мигает при выключенном положении — возможно, в цепи есть наводка или используется выключатель с подсветкой. Решение — параллельно лампе поставить шунтирующий резистор или выбрать лампу с анти-дребезгом.»

Вопросы и ответы

Заключение

Подключение одного выключателя и светильника — простая, но ответственная задача. Соблюдение правил электробезопасности, использование качественных материалов и чёткое следование схеме позволяют выполнить монтаж быстро и надёжно. Главное — не спешить, дважды проверять соединения и помнить, что электричество требует уважения.

• Всегда отключайте питание перед началом работ
• Фазу подключайте через выключатель, ноль — напрямую к светильнику
• Используйте клеммные соединители вместо скруток
• Проверяйте правильность подключения мультиметром
• Придерживайтесь цветовой маркировки проводов по ГОСТ
