Как подключить пленочный теплый пол с терморегулятором

Пленочный теплый пол — это современное и эффективное решение для обогрева жилых и коммерческих помещений. В отличие от водяных систем, он прост в монтаже, не требует сложных разрешений и идеально подходит под ламинат, линолеум и ковролин. Главный элемент системы — инфракрасная пленка, которая равномерно излучает тепло, создавая комфортную температуру на уровне пола. Для безопасной и экономичной эксплуатации обязательно используется терморегулятор, который контролирует нагрев и поддерживает заданную температуру.

Выбор оборудования: пленка, терморегулятор и датчик

Перед началом работ важно грамотно подобрать компоненты системы. Качество и долговечность теплого пола зависят от совместимости всех элементов. Основные составляющие — это самонесущая инфракрасная пленка, терморегулятор и температурный датчик.
Инфракрасная пленка выпускается шириной 50 или 100 см, мощностью от 150 до 220 Вт/м². Для жилых помещений оптимальна модель с мощностью 180–200 Вт/м². Она обеспечивает быстрый прогрев без перерасхода энергии. Пленка состоит из углеродных полос, медных шин и защитного слоя. Убедитесь, что выбранная модель имеет сертификаты пожарной и электрической безопасности.
Терморегулятор — «мозг» системы. Он может быть механическим или цифровым. Цифровые модели предпочтительнее: они позволяют программировать режимы нагрева, имеют дисплей и память настроек. Некоторые поддерживают Wi-Fi и управляются через смартфон. Выбирайте устройство с нагрузкой, превышающей суммарную мощность пленки на 20–30%.
Температурный датчик — это термопара, устанавливаемая под пленку. Он передает данные о температуре на терморегулятор. Обычно поставляется в комплекте, но при необходимости его можно докупить отдельно. Датчик должен быть герметичным и устойчивым к механическим повреждениям.

Критерии выбора по типу помещения

• Для ванной комнаты: выбирайте пленку с повышенной влагозащитой и терморегулятор с классом защиты IP44 и выше.
• Для спальни или гостиной: достаточно стандартной пленки 200 Вт/м² и цифрового терморегулятора с таймером.
• Для детской комнаты: рекомендуются модели с функцией ограничения максимальной температуры (не выше 27 °C).

Подготовка основания и планирование укладки

Каченная укладка начинается с подготовки поверхности. Основание должно быть ровным, чистым и сухим. Любые загрязнения, пыль или неровности могут привести к повреждению пленки или нарушению теплоотдачи.
Начните с демонтажа старого напольного покрытия. Осмотрите бетонное основание: при наличии трещин или сколов их нужно заделать цементным раствором. После высыхания поверхность грунтуют. Если уровень влажности высок, особенно на первом этаже, обязательна укладка гидроизоляции — полиэтиленовой пленки толщиной от 200 мкм.
Следующий этап — укладка теплоотражающего материала. Он направляет тепло вверх, а не вниз, увеличивая КПД системы на 30–40%. Используйте фольгированный пенофол, изолон или аналоги с фольгой. Листы укладываются блестящей стороной вверх, стыки проклеиваются алюминиевым скотчем.
Перед раскройкой пленки составьте схему укладки. Нарисуйте план помещения в масштабе, отметьте места, где пленка не будет укладываться: под мебелью, бытовой техникой, сантехникой. Пленка должна находиться только в свободных зонах. Между стеной и краем пленки оставляйте зазор 10–15 см.

Как рассчитать необходимую длину пленки

• Измерьте площадь свободного пола (без мебели).
• Разделите на ширину пленки (например, 0,5 м).
• Получите общую длину в погонных метрах.
• Добавьте 10% на обрезку и возможные ошибки.

Монтаж пленочного теплого пола: пошаговая инструкция

Теперь переходим к укладке. Работайте аккуратно, чтобы не повредить токопроводящие элементы. Все действия выполняются на сухом полу, без включения в сеть.

1. Раскатайте первую полосу пленки вдоль стены, начиная с места подключения к терморегулятору. Фольгированная сторна должна быть вниз, контактные клипсы — обращены к стене.
2. Зафиксируйте пленку двухсторонним скотчем к подложке. Не используйте гвозди или шурупы.
3. Укладывайте следующие полосы параллельно первой, оставляя зазор 5–10 мм между ними. Никогда не допускайте перехлеста или соприкосновения медных шин.
4. Подключите клипсы к краям пленки там, где будут проходить провода. Заведите зубцы клипсы под медную шину и защелкните.
5. Установите температурный датчик по центру между двумя полосами пленки. Его конец должен быть под пленкой, а провод — в гофре, уложенной в штробу на полу или стене.
6. Изолируйте свободные концы пленки битумной изоляцией или специальной лентой. Это предотвратит попадание влаги и замыкание.

Если необходимо изменить направление полосы, сделайте поворот за счет дополнительного участка стены. Пленку можно укладывать только в один слой. Монтаж «в два этажа» категорически запрещен.

Особенности укладки в разных помещениях

• На балконе: требуется усиленная теплоизоляция и пленка с повышенной мощностью.
• В квартире-студии: укладка по всей площади, кроме зон под мебелью.
• В частном доме: часто комбинируют с другими системами отопления.

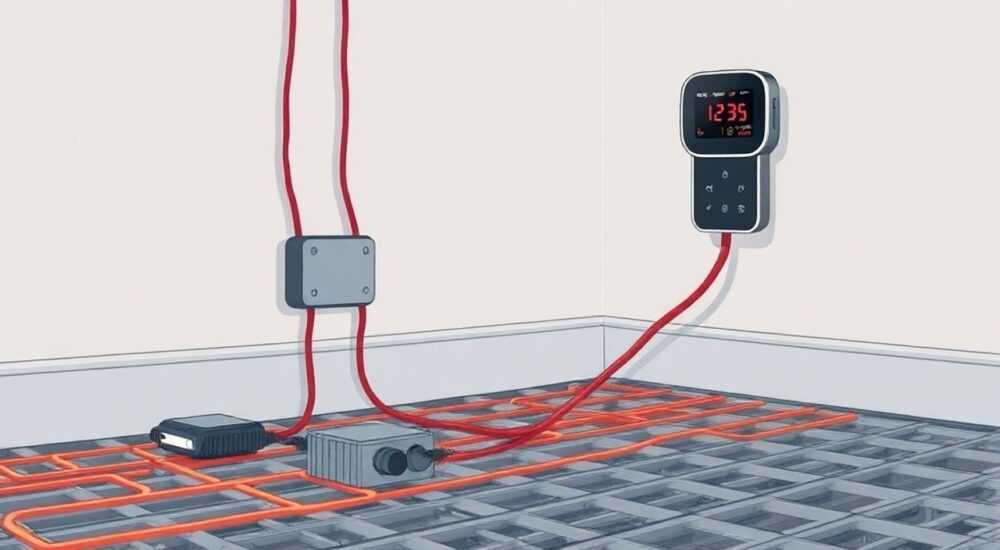

Подключение к электрике и терморегулятору

Это самый ответственный этап. Все работы должны выполняться при отключенном питании. Подключение осуществляется через отдельный автоматический выключатель с УЗО (не менее 25 А).
Начните с установки монтажной коробки для терморегулятора. Ее лучше разместить на стене на высоте 90–120 см от пола, рядом с розеткой. Пробейте штробу от коробки к полу для укладки проводов.
Подключите провода:

• Фаза (L) и ноль (N) от щитка — к соответствующим клеммам терморегулятора.
• Выход на пленку — к клеммам Load или T.
• Датчик температуры — к клеммам Sensor (обычно обозначены S).

Провода от пленки соединяются параллельно. Используйте многожильный медный провод сечением не менее 1,5 мм². Соединения выполняйте через клеммы или пайку, затем тщательно изолируйте.

Проверка перед подключением

1. Измерьте сопротивление каждой полосы пленки мультиметром. Оно должно соответствовать паспортному значению (±10%).
2. Проверьте изоляцию — сопротивление между шинами и корпусом должно быть бесконечным.
3. Убедитесь, что датчик правильно установлен и показывает температуру окружающей среды.

Тестирование и запуск системы

После подключения выполните пробный запуск. Включите автомат, затем подайте питание на терморегулятор. Установите температуру +25 °C и наблюдайте за показаниями.
Через 10–15 минут пленка должна начать нагреваться. Проверьте, нет ли локальных перегревов или искрения. Измерьте температуру на разных участках с помощью бесконтактного термометра.
Если все в порядке, отключите систему и укладывайте финишное покрытие. Ламинат или линолеум укладываются сразу. Под плитку потребуется наливной пол или специальная подложка.
Первые 24 часа эксплуатации рекомендуется использовать режим «мягкого пуска»: начинайте с +20 °C и постепенно повышайте на 2–3 °C в день.

Распространенные ошибки и как их избежать

Даже опытные мастера допускают ошибки при монтаже. Вот самые частые:

• Укладка пленки под мебелью — приводит к перегреву и повреждению. Решение: всегда оставлять свободные зоны.
• Отсутствие теплоотражателя — снижает КПД на 30–40%. Решение: обязательно укладывайте фольгированную подложку.
• Неправильное соединение проводов — вызывает искрение. Решение: используйте клеммы и качественную изоляцию.
• Игнорирование датчика температуры — риск перегрева. Решение: всегда подключайте и проверяйте датчик.
• Подключение без УЗО — опасность поражения током. Решение: монтируйте автомат с защитой от утечек.

Чек-лист перед включением

• Проверена схема укладки?
• Все соединения изолированы?
• Установлен и подключен датчик?
• Подложка уложена без зазоров?
• Система подключена через УЗО?
• Выполнено тестовое включение?

Экспертное мнение

Пленочные теплые полы — это технологичное и энергоэффективное решение, особенно для реконструкции существующих помещений. Главное преимущество — минимальный подъем уровня пола (всего 3–5 мм). Это критично в квартирах с низкими потолками.
Современные терморегуляторы позволяют экономить до 35% электроэнергии за счет программирования режимов. Например, ночью температура снижается, а к утру система автоматически включается.
Важно понимать: пленочный пол — это, как правило, дополнительный источник тепла. В регионах с суровыми зимами его недостаточно для основного отопления. Но как комфортный обогрев — он вне конкуренции.
Не экономьте на качестве материалов. Дешевые аналоги часто выходят из строя уже через год. Лучше один раз потратиться на сертифицированное оборудование, чем потом переделывать весь пол.

Вопросы и ответы

Заключение

Подключение пленочного теплого пола с терморегулятором — задача, доступная даже новичку при условии внимательности и соблюдения инструкций. Главное — тщательно подготовить основание, правильно уложить пленку, надежно соединить провода и подключить систему через УЗО.
Современные технологии делают этот вид обогрева одним из самых удобных и экономичных. Он не требует капитального вмешательства в конструкцию дома, быстро монтируется и обеспечивает комфортный микроклимат.

• Всегда используйте теплоотражающую подложку для повышения эффективности.
• Подключайте систему только через терморегулятор и УЗО.
• Не укладывайте пленку под мебелью или техникой.
• Проверяйте сопротивление и изоляцию перед запуском.
• Выбирайте качественные материалы — это залог долгой службы.
