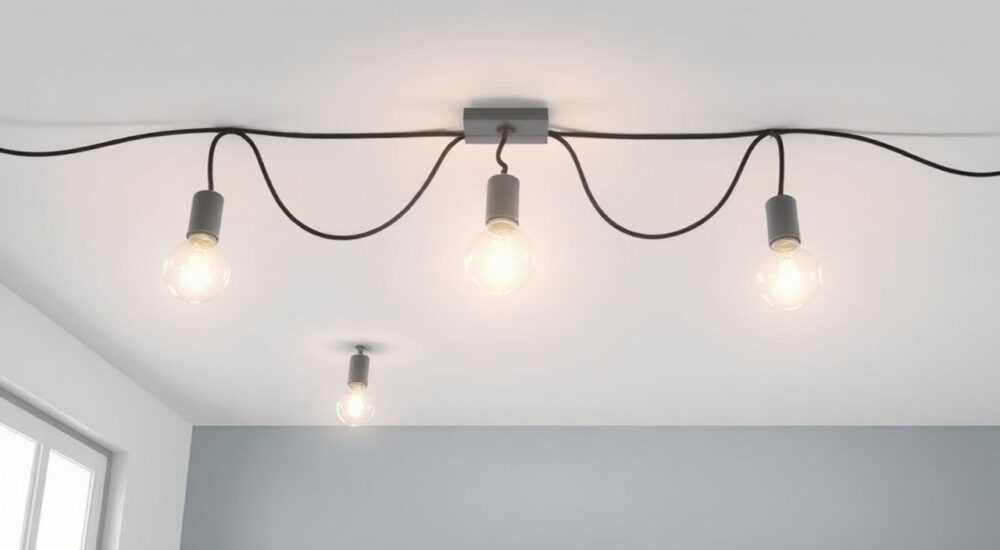

Как подключить потолочные светильники последовательно

Подключение потолочных светильников последовательно — это один из способов организации электрической цепи, при котором ток проходит через каждый прибор поочерёдно. Такой метод имеет свои особенности: если один светильник выходит из строя, вся цепь размыкается и остальные лампы перестают работать. Это делает последовательное подключение редко используемым в бытовых условиях, особенно для основного освещения, но оно может быть полезным в декоративных целях или при работе с низковольтными системами.

Когда использовать последовательное подключение

Последовательное соединение светильников применяется крайне редко в жилых помещениях. Основная причина — его непрактичность. При таком подключении все лампы соединяются друг за другом: фаза подаётся на первую, затем от неё — на вторую, и так далее. Нулевой провод также проходит последовательно. Если хотя бы одна лампа перегорает, цепь разрывается, и все остальные светильники гаснут.

Тем не менее, есть ситуации, когда такой способ оправдан. Например, при использовании маломощных светодиодных лент или гирлянд с низким напряжением. В таких системах часто применяют последовательное включение для равномерного распределения нагрузки и снижения потребления энергии. Также этот метод может использоваться в декоративной подсветке, где важна синхронность работы всех элементов.

Ещё один случай — экспериментальные или учебные схемы, где важно продемонстрировать законы электротехники. В промышленности такие схемы встречаются при управлении сигнальными лампами, где отказ одного элемента должен визуально указывать на неисправность всей цепи.

Где чаще всего встречается

• Декоративные гирлянды и новогодние ёлочные огоньки.
• Низковольтные системы освещения (12–24 В).
• Учебные стенды и лабораторные установки.
• Ограниченные случаи в дизайнерском освещении (например, арт-объекты).

Основные принципы работы

Чтобы понять, как работает последовательное подключение, нужно вспомнить базовые законы физики. В цепи, соединённой последовательно, сила тока остаётся одинаковой на всех участках. Напряжение же распределяется между лампами пропорционально их сопротивлению. Это означает, что чем выше сопротивление лампы, тем больше напряжения она «забирает» на себя.

Для примера: если вы подключите две одинаковые лампы на 120 В к сети 220 В последовательно, каждая получит около 110 В. Они будут гореть, но с меньшей яркостью. Если же лампы разные — скажем, 60 Вт и 100 Вт — то более мощная (с меньшим сопротивлением) получит меньше напряжения и будет светить тусклее, а менее мощная — наоборот, перегружена.

Формула для расчёта общего сопротивления:
R_общ = R₁ + R₂ + … + Rₙ

Общее напряжение:
U_общ = U₁ + U₂ + … + Uₙ

Ток в цепи:
I = U / R_общ

Какие лампы можно использовать

• Лампы накаливания: наиболее совместимы, так как их работа зависит от тока, а не от стабильного напряжения.
• Галогенные: допустимы, но требуют точного подбора по мощности и напряжению.
• Светодиодные (LED): крайне не рекомендуются. У них внутренний драйвер рассчитан на определённое входное напряжение. При последовательном подключении он может не запуститься или выйти из строя.
• Компактные люминесцентные (CFL): также не подходят из-за сложной схемы зажигания.

Пошаговый алгоритм подключения

Если вы приняли решение подключить светильники последовательно, следуйте чёткому плану. Это минимизирует риски и поможет избежать аварийных ситуаций.

1. Отключите питание. Обязательно отключите автомат на щитке и проверьте отсутствие напряжения индикаторной отвёрткой.
2. Подготовьте материалы. Вам понадобятся: светильники одной модели, кабель (например, ВВГнг 3×1.5), клеммные колодки, изолента, монтажная коробка.
3. Определите порядок подключения. Решите, какой светильник будет первым, второй и так далее. Желательно, чтобы они находились близко друг к другу.
4. Подключите фазу к первому светильнику. Заведите фазный провод (обычно коричневый) на вход первого прибора.
5. Соедините выход первого с входом второго. Используйте клемму для надёжного контакта. Продолжайте до последнего светильника.
6. Подключите нулевой провод аналогично. Начните с нуля (синий) на первом светильнике, затем передавайте его по цепи.
7. Заземление (если есть). Подключайте отдельно к корпусу каждого светильника, но не последовательно — напрямую от щитка.
8. Проверьте все соединения. Убедитесь, что нет оголённых проводов, клеммы затянуты, изоляция надёжна.
9. Включите питание и протестируйте. Включите автомат и наблюдайте за работой. Если один светильник не горит — вся цепь должна быть обесточена.

Инструменты и материалы

• Индикаторная отвёртка или мультиметр
• Клеммные колодки WAGO или зажимы типа «орех»
• Кабель нужного сечения
• Изолента или термоусадка
• Отвёртки, плоскогубцы
• Монтажная коробка (при необходимости)

Преимущества и недостатки

У последовательного подключения есть как теоретические плюсы, так и очевидные минусы, которые делают его непопулярным в быту.

Преимущества:

• Меньший расход кабеля — не нужно тянуть отдельные линии к каждому светильнику.
• Простота монтажа — особенно в цепях с двумя-тремя лампами.
• Автоматическое отключение при перегорании — может использоваться как сигнал о неисправности.
• Подходит для низковольтных систем, где важно равномерное распределение тока.

Недостатки:

• Низкая надёжность — выход одного элемента обесточивает всю цепь.
• Неравномерная яркость при разных типах или мощностях ламп.
• Ограниченная применимость — не подходит для LED и CFL.
• Сложность диагностики — трудно найти, какая именно лампа вышла из строя.
• Повышенный риск перегрева — особенно если лампы имеют разное сопротивление.

Распространённые ошибки

Даже опытные мастера иногда допускают просчёты при работе с электрикой. Вот самые частые ошибки при последовательном подключении:

• Смешивание ламп разного типа. Например, LED и накаливания. Это приводит к неравномерному распределению напряжения и выходу из строя более чувствительных компонентов.
• Использование слишком длинного кабеля. Чем длиннее цепь, тем выше потери напряжения. На конце цепи лампы могут просто не загореться.
• Отсутствие защиты по току. Не забывайте, что при последовательном соединении ток одинаков, но при коротком замыкании в одном из светильников сработает автомат, если он правильно подобран.
• Неправильное подключение заземления. Его нельзя соединять последовательно. Каждый корпус должен иметь отдельный провод заземления.
• Недостаточная изоляция соединений. Особенно в монтажных коробках — там легко допустить ошибку, если не использовать клеммы.

Как избежать проблем

• Перед началом работ составьте схему подключения.
• Используйте только одинаковые лампы по мощности, типу и напряжению.
• Проверяйте напряжение на каждом этапе монтажа.
• Не экономьте на материалах — выбирайте качественные клеммы и кабели.
• Если сомневаетесь — проконсультируйтесь с электриком.

Экспертное мнение

Андрей Петров, главный инженер электросетей ЖКХ, с 25-летним стажем:
«Последовательное подключение — пережиток прошлого. В советское время оно использовалось в подъездах и на лестничных клетках, где стояли лампы накаливания. Но даже тогда это было временным решением. Сегодня с развитием светодиодных технологий и автоматики такой подход не оправдан. Мы активно заменяем старые схемы на параллельные с импульсными реле и датчиками движения. Это повышает надёжность и снижает расходы на обслуживание.»

Он также отмечает: «Если вы всё же решили использовать последовательное соединение — делайте это только в рамках низковольтных систем под постоянным контролем. Для 220 В — это риск. Особенно в домах с детьми или пожилыми людьми, где внезапное отключение света может привести к травмам.»

Вопросы и ответы

Заключение

Последовательное подключение потолочных светильников — это технически возможный, но практически нецелесообразный способ организации освещения в жилых и общественных помещениях. Его основной недостаток — низкая надёжность: выход одного элемента приводит к отключению всей системы. Кроме того, большинство современных источников света, особенно светодиодные, несовместимы с таким режимом работы.

Для большинства задач предпочтительнее использовать параллельное подключение. Оно обеспечивает независимую работу каждого светильника, стабильное напряжение и простоту обслуживания. Современные технологии, такие как умные выключатели и шины управления, позволяют объединять светильники в группы без ущерба для надёжности.

• Последовательное подключение ненадёжно: выход одной лампы — и вся цепь не работает.
• Не подходит для светодиодных и люминесцентных ламп.
• Требует одинаковых параметров всех элементов цепи.
• Оправдано только в узких случаях: декор, обучение, низкое напряжение.
• Параллельное соединение — стандарт для современного освещения.
