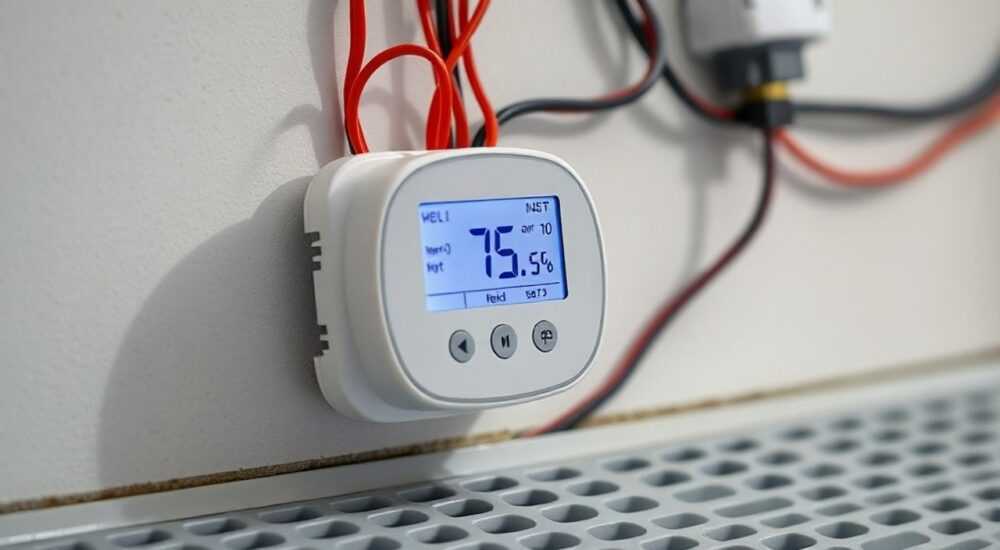

Как подключить провода к терморегулятору теплого пола

Провод термодатчика должен располагаться строго по центру между нагревательными кабелями или матами, на расстоянии не менее 50 см от стен и источников тепла. Подключение выполняется строго при отключенном питании, с соблюдением цветовой маркировки проводов: коричневый (фаза), синий (ноль), желто-зеленый (земля). Главное — использовать терморегулятор, совместимый по мощности с вашим теплым полом, и не забывать о заземлении.

Сегодня система «теплый пол» — это не роскошь, а комфортная необходимость, особенно в ванных комнатах, детских и на кухнях. Однако даже самое качественное оборудование не будет работать эффективно, если его неправильно подключить. Одной из ключевых точек монтажа является подключение проводов к терморегулятору — устройству, которое управляет нагревом, экономит электроэнергию и обеспечивает безопасность. Многие домашние мастера считают эту задачу простой, но ошибки на этапе подключения могут привести к выходу из строя датчика, перегреву покрытия или даже короткому замыканию.
Несмотря на кажущуюся простоту, процесс требует понимания электрических схем, умения различать типы проводов и знания особенностей монтажа датчика температуры. В этой статье вы найдете пошаговое руководство по подключению терморегулятора для теплого пола, узнаете, какие бывают схемы подключения, как выбрать подходящее устройство и избежать типичных ошибок. Мы разберем все нюансы — от подготовки материалов до финальной проверки системы.

Типы терморегуляторов для теплого пола

Терморегулятор — это «мозг» системы обогрева пола. Он измеряет температуру с помощью датчика и включает или отключает нагрев в зависимости от заданных параметров. От выбора устройства зависит не только удобство использования, но и срок службы всей системы.
Существует три основных типа терморегуляторов:

• Механические — простые, надежные, с поворотным регулятором. Подходят для базового контроля, но не позволяют программировать режимы.
• Электронные с ЖК-дисплеем — более точные, с цифровым управлением и возможностью установки времени работы.
• Умные (Wi-Fi) терморегуляторы — можно управлять через смартфон, интегрировать с «умным домом», задавать сложные графики нагрева.

Выбор зависит от бюджета, уровня автоматизации и условий эксплуатации. Например, в квартире с постоянным проживанием выгодно использовать Wi-Fi-регулятор: он включит обогрев перед вашим приходом и выключит, когда вы спите. В дачном доме подойдет механический — проще и дешевле.

Какой терморегулятор выбрать по мощности?

Мощность терморегулятора должна быть равна или выше суммарной мощности всех секций теплого пола, подключенных к нему. Обычно устройства рассчитаны на нагрузку от 3,5 А до 16 А (что соответствует примерно 800–3500 Вт при напряжении 230 В).
Чтобы рассчитать нужную мощность, умножьте площадь обогрева на удельную мощность кабеля. Например, для 12 м² с кабелем 150 Вт/м²: 12 × 150 = 1800 Вт. Значит, нужен терморегулятор минимум на 1800 Вт (около 8 А).

Подготовка к подключению: что нужно знать

Перед началом работ необходимо выполнить несколько важных шагов. Подготовка — половина успеха, особенно если вы делаете всё своими руками.
Во-первых, отключите электропитание на щитке. Работа с напряжением 230 В опасна, даже если вы опытны. Повесьте табличку «Не включать!», чтобы случайно не включили свет соседи или члены семьи.
Во-вторых, проверьте комплектацию. У вас должны быть:

• терморегулятор;
• датчик температуры пола (обычно в комплекте);
• нагревательный кабель или маты;
• монтажная коробка (подрозетник);
• гофрированная трубка для датчика (желательно).

В-третьих, определите место установки. Терморегулятор монтируется на стене, как обычный выключатель — на высоте 90–120 см от пола. Избегайте мест рядом с радиаторами, окнами и сквозняками: это исказит показания датчика.

Где разместить датчик температуры?

Датчик — это тонкий провод с термосопротивлением на конце. Его укладывают в полу, чтобы он измерял именно температуру покрытия, а не воздуха в комнате.
Правила размещения:

• Устанавливайте датчик строго по центру между двумя витками нагревательного кабеля.
• Расстояние от стены — не менее 50 см.
• Идеально — в гофрированной трубке: так его можно будет заменить, если он выйдет из строя.
• Длина провода датчика — обычно 2–3 метра, но лучше уточнить в инструкции.

Если датчик положить слишком близко к кабелю или к стене, он будет «видеть» локальный перегрев и преждевременно отключать систему. А если он окажется на холодном участке — пол может перегреться.

Схемы подключения проводов к терморегулятору

Существует несколько стандартных схем подключения, но самая распространенная — двухпроводная (однофазная). Она используется в 95% случаев в жилых помещениях.
На задней панели терморегулятора есть клеммы с маркировкой:

• L — фаза (питание от сети);
• N — ноль;
• TL или LOAD — нагрузка (выход на нагревательный кабель);
• Sensor или T — вход для датчика температуры.

Цвета проводов по стандарту:

• Коричневый или красный — фаза (L);
• Синий — ноль (N);
• Желто-зеленый — заземление (PE);
• Черный или белый — провод нагревательного кабеля;
• Красный и белый (в паре) — провода датчика.

Подключение по классической схеме:

1. Фаза (L) из щитка подключается к клемме L терморегулятора.
2. Ноль (N) — напрямую к одному из проводов нагревательного кабеля.
3. Второй провод кабеля — к клемме TL (LOAD).
4. Провода датчика — к клеммам Sensor.

Особенности подключения в деревянном доме

В домах из дерева используются инфракрасные пленочные полы или кабели в специальных матах. Подключение аналогичное, но важно:

• Не допускать перегрева древесины — максимальная температура поверхности не должна превышать 27 °C.
• Использовать терморегуляторы с функцией ограничения температуры.
• Обязательно подключать УЗО (устройство защитного отключения) на 30 мА.

Пошаговая инструкция по подключению

Теперь перейдем к практике. Вот как подключить терморегулятор без ошибок.

Шаг 1: Подготовка штробы и монтажной коробки

Пробейте штробу от места установки терморегулятора до пола. Установите монтажную коробку в стене. Проложите три провода:

• Фаза и ноль от щитка (2×1,5 мм²);
• Провода нагревательного кабеля (2×1,5 мм²);
• Гофрированную трубку с протяжкой для датчика.

Заведите концы в коробку. Датчик пока не вставляйте.

Шаг 2: Подключение проводов к клеммам

Откройте корпус терморегулятора. Ослабьте винты клемм. Подключите:

• Коричневый провод (фаза) — к L;
• Синий провод (ноль) — к N (если есть) или напрямую к кабелю;
• Один из проводов нагревательного кабеля — к TL;
• Второй — к нулю (если N нет на терморегуляторе);
• Провода датчика — к Sensor (полярность не важна).

Затяните винты, но не переусердствуйте — можно повредить провод.

Шаг 3: Установка датчика в гофру

Вставьте датчик в гофрированную трубку. Протяните его до середины обогреваемой зоны. Конец гофры заглушите, чтобы в нее не попала стяжка.

Шаг 4: Проверка и тестирование

Перед включением питания:

• Проверьте целостность кабеля мультиметром (сопротивление должно быть в пределах 5–20 кОм для датчика, и 10–1000 Ом для кабеля, в зависимости от модели);
• Убедитесь, что нет короткого замыкания между проводами.

Включите питание. Установите на терморегуляторе минимальную температуру. Затем повысьте до 30 °C. Через 1–2 минуты нагревательный кабель должен включиться (можно проверить индикатором или мультиметром).

Распространенные ошибки и как их избежать

Даже опытные мастера допускают ошибки. Вот самые частые:

• Неправильное расположение датчика — близко к стене или кабелю. Результат: неточный контроль температуры.
• Отсутствие гофры для датчика — при поломке его невозможно заменить без вскрытия стяжки.
• Подключение без УЗО — риск поражения током при повреждении кабеля.
• Игнорирование запаса мощности — терморегулятор перегревается и выходит из строя.
• Перепутаны фаза и ноль — некоторые устройства работают, но это нарушает правила безопасности.

Что делать, если терморегулятор мигает или не включается?

• Проверьте питание — есть ли напряжение на входе.
• Убедитесь, что датчик подключен и не поврежден (обрыв или КЗ).
• Посмотрите в инструкции коды ошибок — многие модели показывают их на экране.
• Попробуйте временно отключить датчик — если терморегулятор заработал, проблема в нем.

Экспертные рекомендации

Выбирайте терморегулятор с функцией защиты от замерзания — она поддерживает минимальную температуру (5–7 °C) при отъезде. Это предотвратит промерзание труб и растрескивание плитки.
Для помещений с высокой влажностью (ванная, бассейн) обязательно используйте терморегуляторы с классом защиты IP44 и выше. Установите их вне зоны 60 см от душа или ванны.
При укладке нескольких контуров обогрева в большой комнате лучше использовать два терморегулятора или один многоканальный. Это обеспечит равномерный прогрев и снизит нагрузку на одну точку.
Автоматизация экономит до 30% электроэнергии. Используйте суточные и недельные программы: снижайте температуру ночью и во время отсутствия.

Часто задаваемые вопросы

Заключение

Подключение проводов к терморегулятору теплого пола — ответственный этап, который требует внимания к деталям и соблюдения правил электробезопасности. Правильно выбранный и установленный терморегулятор не только обеспечит комфортный микроклимат, но и значительно сэкономит электроэнергию, продлит срок службы системы и предотвратит аварийные ситуации.

• Всегда отключайте питание перед началом работ.
• Используйте гофрированную трубку для датчика — это страховка на годы вперед.
• Подбирайте терморегулятор с запасом по мощности.
• Устанавливайте УЗО и заземление — это не опция, а обязательное требование.
• Проверяйте систему мультиметром до первого включения.
