Как подключить реле давления к насосу с гидроаккумулятором схема проводов

Подключение реле давления к насосу с гидроаккумулятором — ключевой этап настройки автономной системы водоснабжения в частном доме или на даче. Правильно выполненный монтаж и подключение обеспечивают стабильное давление в трубопроводе, продлевают срок службы оборудования и предотвращают аварийные ситуации. Реле управляет включением и выключением насоса в зависимости от уровня давления в гидробаке, что позволяет поддерживать комфортный напор воды без постоянного контроля.

Принцип работы реле давления

Реле давления — это электромеханическое устройство, предназначенное для автоматического управления насосом в системах водоснабжения. Оно реагирует на изменения давления в гидроаккумуляторе и размыкает или замыкает электрическую цепь в зависимости от заданных параметров. Когда давление падает до нижнего порога (например, 1.5 атм), реле включает насос. По достижении верхнего порога (например, 3.0 атм) — отключает.
В основе работы лежит мембрана, чувствительная к давлению воды. При изменении давления она воздействует на пружины, которые, в свою очередь, перемещают контактную группу. Это механическое движение и обеспечивает коммутацию тока. Современные модели часто оснащены защитой от сухого хода и перегрева, что повышает надёжность системы.

Как работает цикл включения/выключения

Цикл начинается с расхода воды из дома: кран открыт — давление в гидробаке падает. Как только оно достигает установленного минимума, контакты реле замыкаются, и насос получает питание. После закрытия кранов насос накачивает воду в гидроаккумулятор, давление растёт. Достигнув верхнего значения, реле размыкает цепь, и насос останавливается.
Важно понимать, что слишком частые включения насоса («короткий цикл») могут привести к его перегреву и преждевременному выходу из строя. Чтобы этого избежать, нужно правильно подобрать объём гидроаккумулятора и настроить дифференциал давления на реле.

Компоненты системы: насос, гидроаккумулятор, реле

Для правильного подключения важно понимать назначение каждого элемента системы.
Гидроаккумулятор (гидробак) — ёмкость с мембраной, разделяющей пространство на воздушную и водяную камеры. Он сглаживает гидроудары, компенсирует колебания давления и снижает количество включений насоса. Объём бака выбирается в зависимости от суточного расхода воды и количества пользователей.
Насос может быть погружным (скважинным) или поверхностным. Он отвечает за подачу воды из источника в систему. Современные насосы имеют встроенную защиту, но для полной автоматизации требуется внешнее реле давления.
Реле давления — «мозг» системы. Оно монтируется на тройник или фитинг, подключённый к гидробаку. Самые распространённые модели — РДМ-5, PS-3 и европейские аналоги марок Italtecnica, DnS, Unipump.

Совместимость оборудования

Не все реле подходят ко всем насосам. Нужно учитывать:

• Максимальную мощность насоса (в ваттах или амперах), которую может коммутировать реле;
• Тип напряжения — 220 В (бытовые) или 380 В (промышленные);
• Резьбу подключения — чаще всего G1/4 или G1/2 дюйма;
• Диапазон регулировки давления — от 1 до 5 атм для большинства бытовых моделей.

Подготовка к подключению: инструменты и материалы

Перед началом работ необходимо подготовить всё необходимое. Это сэкономит время и снизит риск ошибок.
Вам понадобятся:

• Реле давления с клеммной коробкой;
• Гидроаккумулятор с установленным давлением воздуха;
• Насос (поверхностный или погружной);
• Тройник с резьбой G1/4 для подключения реле;
• Электрический кабель с тремя жилами (фаза, ноль, земля), сечением не менее 1.5 мм²;
• Изолента или клеммы WAGO;
• Гаечные ключи, разводной ключ;
• Мультиметр для проверки цепи;
• ФУМ-лента для герметизации резьбовых соединений.

Безопасность прежде всего

Перед началом работ обязательно отключите электропитание. Даже если вы работаете с низковольтными цепями, риск поражения током остаётся. Убедитесь, что насос обесточен, а гидроаккумулятор не находится под давлением.
Если система уже эксплуатировалась, спустите воду и стравите воздух через ниппель на гидробаке. Это снизит риск повреждения реле при демонтаже.

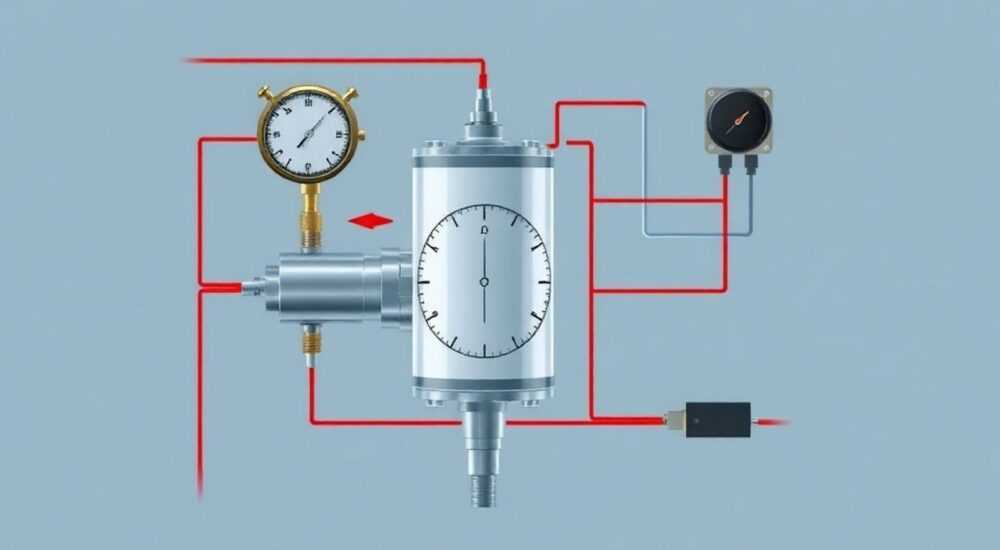

Схема подключения проводов реле давления

Правильная электрическая схема — основа безопасной и надёжной работы. Большинство реле имеют три клеммы: L (фаза вход), N (ноль вход), и две пары для подключения насоса — обычно обозначаются как «насос» или «out».
Стандартная схема подключения:

1. Фазный провод (L) из сети подключается к клемме L на реле.
2. Нулевой провод (N) — к клемме N.
3. Заземляющий провод (PE) — напрямую к корпусу насоса или к шине заземления.
4. Выходная фаза с реле (часто помечена как 3 или L1) идёт на фазный вход насоса.
5. Выходной ноль (4 или N1) — на нулевой вход насоса.

Подключение через автоматический выключатель

Для дополнительной защиты рекомендуется подключать всю систему через УЗО или автоматический выключатель на 10–16 А. Это защитит от перегрузки, короткого замыкания и утечки тока.
Схема в этом случае:

• Сеть → автомат → реле → насос.
• Заземление подключается отдельно ко всем металлическим частям.

Регулировка реле давления: настройка верхнего и нижнего порогов

После подключения необходимо отрегулировать пороги срабатывания. На корпусе реле находятся две пружины: большая (регулирует нижний порог) и малая (разница между верхним и нижним порогами).
Шаги по настройке:

1. Включите насос и дайте ему накачать воду до отключения. Зафиксируйте значение давления на манометре — это верхний порог.
2. Откройте кран, чтобы снизить давление. Запишите показание при включении насоса — это нижний порог.
3. Если значения не соответствуют нужным, снимите крышку реле и поверните гайку большой пружины: по часовой стрелке — увеличение, против — уменьшение.
4. Малую пружину регулируют, чтобы изменить дифференциал. Стандарт — 1.0–1.5 атм.

Например, при настройке на 1.5–3.0 атм разница составляет 1.5 атм. Этого достаточно для большинства домашних систем.

Рекомендуемые параметры

Типичные ошибки при подключении и способы их устранения

Даже опытные мастера допускают ошибки. Вот самые распространённые:

• Неправильная полярность или перепутанные провода. Результат — реле не включается. Проверьте схему и мультиметром прозвоните цепь.
• Отсутствие заземления. Опасно для жизни. Всегда подключайте PE-провод к корпусу насоса и щитку.
• Недостаточное давление воздуха в гидроаккумуляторе. Приводит к «гидроударам» и частым включениям. Проверяйте манометром раз в 3–6 месяцев.
• Слишком малый объём гидробака. Насос включается каждые 30–60 секунд. Решение — установить бак объёмом от 50 литров.
• Утечка в соединениях. Проверяйте все резьбовые соединения с помощью мыльного раствора после первого запуска.

Что делать, если насос не отключается?

Если насос продолжает работать после достижения верхнего давления, возможны причины:

• Неисправность реле — залипание контактов;
• Завышенный верхний порог — насос не может его достичь;
• Утечка воды в системе — давление не растёт.

Проверьте манометр, осмотрите трубы и при необходимости замените реле.

Эксплуатация и обслуживание системы

После успешного подключения важно обеспечить регулярное обслуживание. Это гарантирует долгий срок службы и бесперебойную работу.
Рекомендуемый график обслуживания:

• Раз в месяц — проверка давления воздуха в гидроаккумуляторе.
• Раз в 3 месяца — осмотр соединений, очистка реле от пыли.
• Раз в год — полная диагностика: проверка контактов, подтяжка клемм, тестирование автоматики.

При длительном простое (например, зимой на даче) рекомендуется сливать воду из системы и отключать питание.

Современные решения

На смену классическим реле приходят электронные контроллеры с ЖК-дисплеем, функцией защиты от сухого хода, самодиагностикой и возможностью подключения к Wi-Fi. Они позволяют удалённо следить за состоянием системы через смартфон.
Однако для большинства пользователей механическое реле остаётся оптимальным выбором по цене и надёжности.

Экспертное мнение

Современные системы водоснабжения должны быть не только эффективными, но и безопасными. Подключение реле давления — несложная задача, но требует внимания к деталям. Главное — не экономить на качестве компонентов.
«Я видел множество случаев, когда дешёвое реле сгорало за месяц. Инвестируйте в брендовые устройства — они служат 5–7 лет без проблем. Также не забывайте про фильтрацию: грязная вода быстро выводит из строя мембрану реле.» — Дмитрий Смирнов, технический директор компании «ГидроЛайн»
Лучшая практика — сборка системы «под ключ» с использованием совместимых компонентов от одного производителя. Это снижает риски и упрощает гарантийное обслуживание.

Вопросы и ответы

Заключение

Подключение реле давления к насосу с гидроаккумулятором — важнейший этап создания автономной системы водоснабжения. При правильном подходе процесс занимает 1–2 часа и не требует специальных навыков. Главное — соблюдать схему подключения, использовать качественные материалы и выполнять настройку с учётом реальных условий эксплуатации.
Автоматизация обеспечивает комфорт, экономию электроэнергии и продлевает срок службы оборудования. Регулярное обслуживание помогает избежать аварий и простоев.

• Используйте реле, соответствующее мощности насоса.
• Подключайте через автоматический выключатель для защиты.
• Настройте пороги давления с учётом объёма гидроаккумулятора.
• Проверяйте давление воздуха в баке раз в 3–6 месяцев.
• Выбирайте качественные компоненты — это инвестиция в надёжность.
