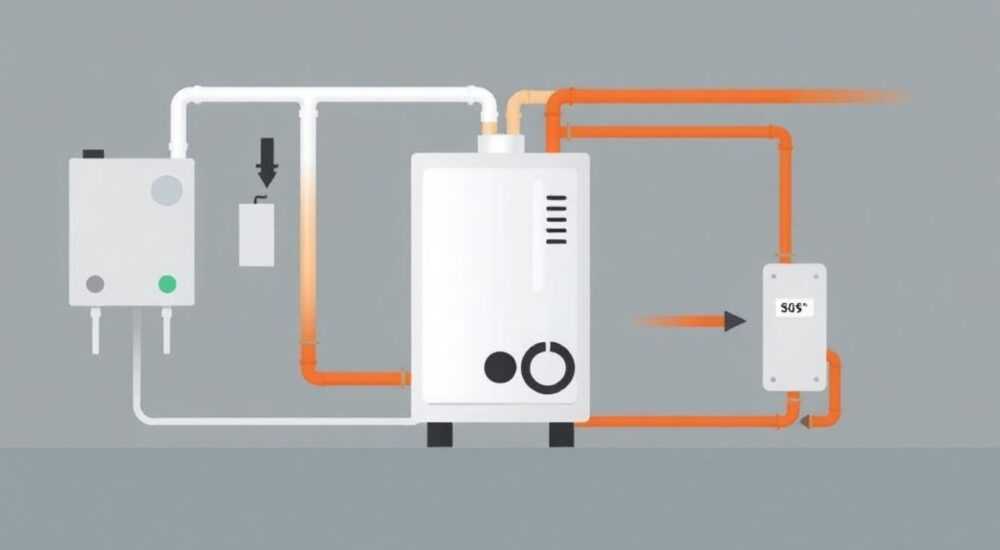

Как подключить рециркуляцию бойлера косвенного нагрева

В системах горячего водоснабжения бойлеры косвенного нагрева — это эффективное и экономичное решение, особенно в домах с твердотопливными или газовыми котлами. Одной из ключевых возможностей для повышения комфорта является подключение рециркуляции, которая обеспечивает мгновенную подачу горячей воды в точках водоразбора. Однако реализация этого процесса требует понимания конструкции оборудования, гидравлики системы и правил монтажа. Неправильная настройка может привести к перерасходу энергии, снижению КПД или поломке узлов.

Что такое рециркуляция в системе ГВС и зачем она нужна

Рециркуляция в системе горячего водоснабжения — это непрерывное движение нагретой воды по замкнутому контуру от бойлера до самой удалённой точки водоразбора и обратно. Это позволяет избежать ожидания, пока из крана потечёт горячая вода, что особенно актуально в больших домах с протяжёнными трубопроводами.
Без рециркуляции после закрытия крана вода в трубах остывает. При следующем открытии пользователь вынужден сливать несколько литров уже остывшей жидкости, что ведёт к расходу воды, энергии и дискомфорту. Рециркуляционный контур решает эту проблему, поддерживая постоянную температуру в трубах.
Принцип работы основан на использовании циркуляционного насоса, который запускается либо по таймеру, либо при падении температуры ниже заданного уровня. Вода не остывает, а постоянно циркулирует, проходя через теплообменник бойлера только при необходимости подогрева.

Как проверить совместимость бойлера с рециркуляцией

Первый шаг перед подключением — убедиться, что ваш бойлер косвенного нагрева поддерживает рециркуляцию. Не все модели имеют соответствующую конструкцию. Основной признак — наличие дополнительного патрубка, обозначенного как «рециркуляция» или «петля рециркуляции», обычно расположенного в нижней части бака.
Если такого патрубка нет, возможно, рециркуляция всё равно допустима — но только при условии, что бойлер имеет два патрубка для подключения ГВС: подачу и обратку. В этом случае обратный трубопровод рециркуляции подключается к нижнему патрубку ГВС, а подача — к верхнему. Однако это работает только если теплообменник рассчитан на двусторонний поток.
Обратите внимание на технический паспорт оборудования. В нём производитель указывает:

• возможность подключения рециркуляции;
• минимально допустимую температуру обратного потока;
• максимальное давление в контуре ГВС;
• рекомендуемые параметры насоса.

Схемы подключения рециркуляции: от простого к сложному

Существует несколько способов организации рециркуляции, выбор которых зависит от конфигурации дома, количества точек водоразбора и типа бойлера.

1. Простая схема с циркуляционным насосом

Самый распространённый вариант. Насос устанавливается на обратной линии рециркуляции, рядом с бойлером. Труба идёт от самого дальнего смесителя обратно к бойлеру, образуя замкнутый контур. Насос включается по таймеру (например, утром и вечером) или через термодатчик.

2. Схема с насосом и аквастатом

Более продвинутый вариант. Аквастат — это термостат, встроенный в трубу, который включает насос только при падении температуры ниже 50–55 °C. Это экономит электроэнергию и снижает износ оборудования.

3. Интеграция с системой управления котлом

В современных котлах (например, Viessmann, Buderus, Vaillant) есть функция управления рециркуляцией через плату автоматики. Бойлер подключается к модулю, и система сама определяет, когда нужно запустить насос, исходя из графика потребления и текущей температуры.

4. Пассивная рециркуляция (естественная циркуляция)

Используется редко. Основана на разнице плотности горячей и холодной воды. Требует строгого соблюдения уклонов труб (не менее 2–3 %) и применения вертикальных участков. Эффективна только в небольших системах с коротким контуром.

Пошаговая инструкция по подключению рециркуляции

Шаг 1: Подготовка материалов и инструментов

• Циркуляционный насос (например, Grundfos UPS 25-60);
• Труба для рециркуляции (лучше медь или сшитый полиэтилен PEX с антидиффузионным слоем);
• Фитинги, краны, воздухоотводчики;
• Термостат или аквастат;
• Изолента, теплоизоляция для труб;
• Гаечные ключи, паяльник (при работе с медью), резак для труб.

Шаг 2: Разметка трассы

Определите маршрут от бойлера до самой удалённой точки водоразбора. Лучше проложить трубу по кратчайшему пути, избегая резких поворотов. Уклон — минимум 1 % в сторону бойлера для слива при обслуживании.

Шаг 3: Монтаж трубопровода

Проложите трубу от последнего смесителя к бойлеру. На конце установите шаровой кран для отключения. Подключите обратный патрубок рециркуляции к нижнему входу ГВС бойлера или к специальному патрубку «рецирк».

Шаг 4: Установка насоса

Монтируйте насос на обратной линии, перед входом в бойлер. Ось ротора должна быть строго горизонтальной. Подключите к электросети через термостат или контроллер.

Шаг 5: Настройка и тестирование

Заполните систему водой, удалите воздух через воздухоотводчики. Включите насос, проверьте герметичность. Настройте термостат на включение при температуре 50 °C и отключение при 60 °C.

Типичные ошибки при подключении и как их избежать

• Отсутствие теплоизоляции труб. Нагретые трубы без изоляции быстро остывают, насос работает чаще, увеличивая расход энергии. Решение — использовать вспененный полиэтилен толщиной не менее 10 мм.
• Неправильный выбор насоса. Слишком мощный насос создаёт избыточное давление, слабый — не обеспечивает циркуляцию. Выбирайте модель с напором 4–6 м и производительностью 1–1,5 м³/ч.
• Подключение к контуру отопления. Иногда пытаются использовать насос отопления для рециркуляции ГВС. Это недопустимо — среды не должны смешиваться.
• Игнорирование воздухоотвода. Воздух в системе блокирует поток. Обязательно установите автоматический воздухоотводчик на высшей точке контура.
• Отсутствие фильтра перед насосом. Грязь и накипь выводят насос из строя. Установите сетчатый фильтр грубой очистки.

Экспертные рекомендации по оптимизации работы системы

Выбор режима работы зависит от образа жизни. Если дом используется круглосуточно, лучше настроить циклическую работу насоса: 15 минут в час. Для дачи или редкого использования — только по расписанию (например, с 7:00 до 9:00 и с 18:00 до 22:00).
Для максимальной экономии используйте насосы с модуляцией скорости (например, Grundfos Alpha2). Они автоматически регулируют мощность в зависимости от сопротивления в системе. Такие модели на 40–60 % энергоэффективнее обычных.
Если в доме установлен солнечный коллектор или тепловой насос, рециркуляцию можно интегрировать в общую систему управления. Например, запускать насос только тогда, когда есть избыток энергии от солнца.
В новых проектах предусмотрите возможность отключения рециркуляции на летний период, когда потребление ГВС снижено. Это легко сделать через программируемый таймер или умный дом.

Вопросы и ответы

Заключение

Подключение рециркуляции к бойлеру косвенного нагрева — это разумное вложение в комфорт и экономию ресурсов. При грамотном подходе система обеспечивает мгновенную подачу горячей воды, снижает расход воды и повышает качество жизни. Ключевые условия успеха — совместимость оборудования, правильная схема подключения и автоматизация процесса.

• Проверьте наличие патрубка рециркуляции или допуск к подключению в инструкции.
• Используйте циркуляционный насос с термостатом или таймером.
• Обязательно утепляйте трубы рециркуляции.
• Избегайте типичных ошибок: плохая изоляция, отсутствие фильтра, неправильный уклон.
• Настройте автоматическое управление для экономии энергии.
