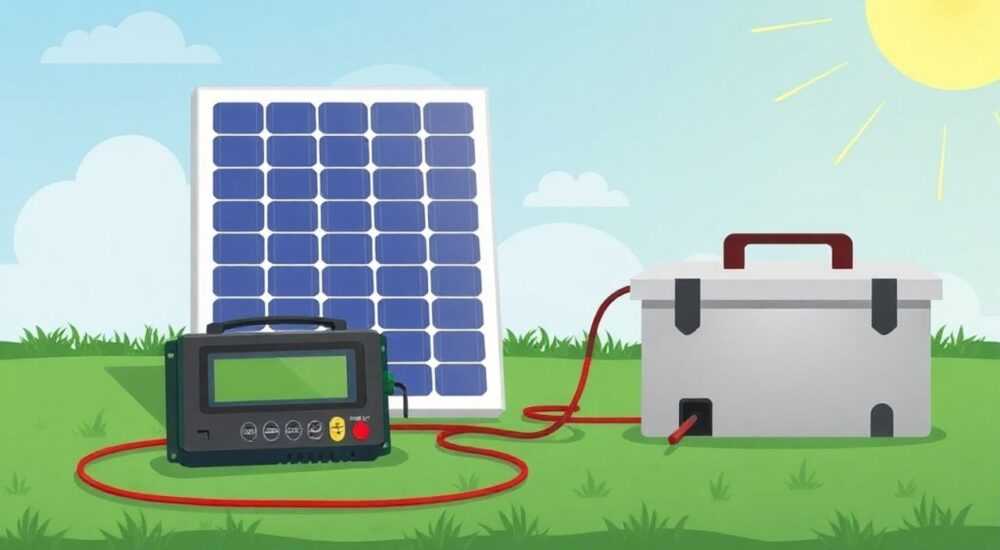

Как подключить солнечную панель к контроллеру и аккумулятору

Солнечные панели становятся неотъемлемой частью современных энергосистем — от дачных домиков до промышленных объектов. Подключение панели к контроллеру и аккумулятору — это не просто «вкрутил провода и пошёл», а инженерный процесс, требующий понимания электрических параметров, безопасности и долговечности системы. Неправильное подключение может привести к перезаряду аккумулятора, выходу контроллера из строя, снижению срока службы батареи или даже возгоранию. Многие пользователи, столкнувшись с этим, ошибочно полагают, что достаточно подключить панель напрямую к аккумулятору — но это фатальная ошибка. Правильная система требует промежуточного звена — зарядного контроллера, который управляет током, предотвращает перегрузки и оптимизирует зарядку. Только так можно добиться стабильной работы и максимальной отдачи от солнечных панелей.

Зачем нужен контроллер заряда?

Солнечная панель вырабатывает переменное напряжение в зависимости от интенсивности солнечного света, температуры и угла падения лучей. В ясный полдень она может выдавать до 22–24 В на 12-вольтовой системе, тогда как аккумулятор требует строго регулируемого заряда — от 13,8 В до 14,4 В в фазе абсорбции. Без контроллера панель будет «лить» в батарею всё, что производит, независимо от её состояния. Это приводит к перезаряду, выкипанию электролита, короблению пластин и сокращению срока службы в 3–5 раз.

Контроллер заряда — это умный «регулятор», который не только ограничивает ток, но и адаптирует режим заряда под тип аккумулятора: свинцово-кислый, AGM, гелевый или литий-ионный. Современные контроллеры поддерживают многоступенчатую зарядку: bulk (зарядка постоянным током), absorption (поддержание напряжения), float (поддержание заряда), а некоторые — даже дегазацию и балансировку.

Как выбрать между PWM и MPPT?

Существует два основных типа контроллеров: PWM (широтно-импульсная модуляция) и MPPT (максимальная точка мощности). Они решают одну задачу — зарядку аккумулятора — но по-разному.

PWM — простой и дешёвый. Он работает как ключ: когда напряжение панели выше, чем у батареи, он «открывает» цепь и пропускает ток. Но при этом вся избыточная мощность панели (например, 18 В → 14 В) просто рассеивается в виде тепла. Эффективность — 70–80%. Подходит для небольших систем до 200 Вт при напряжении панели, близком к напряжению аккумулятора.

MPPT — умный преобразователь. Он отслеживает оптимальную рабочую точку панели (Vmp и Imp) и преобразует избыточное напряжение в дополнительный ток. При температуре ниже 25 °C и при облачности MPPT может давать до 30% больше энергии, чем PWM. Особенно эффективен при использовании панелей с напряжением выше 18 В на 12 В систему. Цена выше, но окупаемость — быстрее.

Пошаговое подключение: панель → контроллер → аккумулятор

Подключение происходит в строгой последовательности. Нарушение порядка — риск короткого замыкания и повреждения оборудования.

1. Отключите все источники питания. Убедитесь, что панель не находится на солнце или прикрыта плотной тканью. Отсоедините аккумулятор от всех нагрузок.
2. Подключите аккумулятор к контроллеру. Используйте провода сечением, соответствующим току (см. таблицу ниже). Соблюдайте полярность: красный — плюс, чёрный — минус. Подключение аккумулятора первым — ключевое правило: контроллер должен «увидеть» батарею перед подключением панели.
3. Подключите солнечную панель к контроллеру. Используйте разъёмы MC4 (если панель их имеет) или обжатые клеммы. Проверьте полярность: плюс панели → плюс контроллера, минус — на минус. Не перепутайте!
4. Включите контроллер. На дисплее появятся параметры: напряжение панели, напряжение батареи, ток заряда. Если напряжение панели близко к 0 — проверьте соединения и освещённость.
5. Подключите нагрузки. После стабилизации заряда (через 10–15 минут) подключайте свет, насосы, зарядные устройства. Используйте предохранители на линиях нагрузки.

Правила электропроводки и безопасность

Электропроводка — одна из самых уязвимых частей системы. Ошибки здесь приводят к перегреву, искрению, пожарам.

— Используйте только медные провода. Алюминий — не подходит для постоянных нагрузок.
— Сечение проводов рассчитывайте по току: для 12 В системы 10 А — минимум 1,5 мм², 20 А — 2,5 мм², 30 А — 4 мм².
— Длина проводов от панели до контроллера — не более 5 метров. Чем длиннее — тем больше потери. Для MPPT можно использовать длинные линии (до 20 м), потому что напряжение выше, а ток ниже.
— Устанавливайте предохранители: на линии от панели к контроллеру (1,5× максимальный ток панели) и на линии от контроллера к аккумулятору.
— Используйте защитные коробки, кабель-каналы, изолирующие муфты. Не оставляйте оголённые провода.
— Подключайте заземление: если панель металлическая — заземлите её раму через заземляющий провод 6 мм² к контуру заземления.

Какой аккумулятор выбрать для солнечной системы?

Тип аккумулятора определяет не только ёмкость, но и требования к контроллеру и срок службы.

— Свинцово-кислые (Flooded) — самые дешёвые, но требуют обслуживания: доливка воды, вентиляция. Подходят для сезонного использования.
— AGM (Absorbent Glass Mat) — герметичные, не требуют обслуживания, лучше переносят глубокий разряд. Идеальны для дома.
— Гелевые — дороже, но устойчивы к перезаряду. Подходят для экстремальных температур.
— Литий-ионные (LiFePO4) — лучший выбор для постоянного использования. Ёмкость на 30–50% выше, срок службы до 6000 циклов, глубина разряда до 90%. Требуют контроллер с поддержкой Li-ion.

Выбор зависит от бюджета и нагрузки. Для системы 500 Вт/сутки и круглогодичного использования — однозначно LiFePO4. Для дачи на лето — AGM.

Частые ошибки при подключении и как их избежать

Даже опытные пользователи допускают типичные ошибки:

• Подключение панели к аккумулятору напрямую. Это убивает батарею за 3–6 месяцев. Решение: всегда используйте контроллер.
• Игнорирование полярности. Перепутал плюс и минус — и контроллер сгорел. Решение: маркируйте провода, используйте цветовую кодировку (красный — +, чёрный — -).
• Неправильный выбор сечения проводов. Тонкий провод греется — риск пожара. Решение: используйте калькулятор сечения по току и длине.
• Отсутствие предохранителей. При КЗ панель может выдать ток до 15 А — этого достаточно, чтобы расплавить изоляцию. Решение: ставьте предохранитель 15–20 А на линию панель → контроллер.
• Установка контроллера на солнце. Перегрев снижает КПД и срок службы. Решение: монтируйте в тени, в закрытом корпусе с вентиляцией.
• Не настраиваемый контроллер. Многие забывают выбрать тип аккумулятора в настройках. Результат — неправильный режим заряда. Решение: всегда читайте инструкцию и выставляйте параметры.

Экспертное мнение: советы инженера-энергетика

Она также советует: «Всегда используйте контроллер с Bluetooth или USB-интерфейсом. Это позволяет отслеживать историю заряда, температуру батареи, уровень заряда и даже прогнозировать аварии. Современные контроллеры — это не просто регуляторы, а умные системы мониторинга».

Вопросы и ответы

Заключение

Подключение солнечной панели к контроллеру и аккумулятору — это не «сделай сам» в бытовом смысле, а инженерная задача, требующая понимания электрических законов, характеристик оборудования и принципов безопасности. Правильно собранная система работает десятилетиями, обеспечивая стабильную энергию без вложений в сеть. Неправильно — превращается в источник риска и потерь.

Главное правило: никогда не соединяйте панель напрямую с аккумулятором. Контроллер — это не опция, а обязательный элемент. Выбирайте MPPT для систем выше 200 Вт и в холодном климате, используйте качественные провода, соблюдайте полярность, ставьте предохранители и настраивайте контроллер под тип батареи.

• Всегда используйте контроллер заряда — без него аккумулятор выйдет из строя.
• MPPT предпочтительнее PWM для систем выше 200 Вт и в условиях низкой температуры.
• Подключайте сначала аккумулятор, потом панель — и наоборот при отключении.
• Проверяйте полярность, сечение проводов и наличие предохранителей.
• Выбирайте LiFePO4 для постоянного использования — это долгосрочная экономия.
