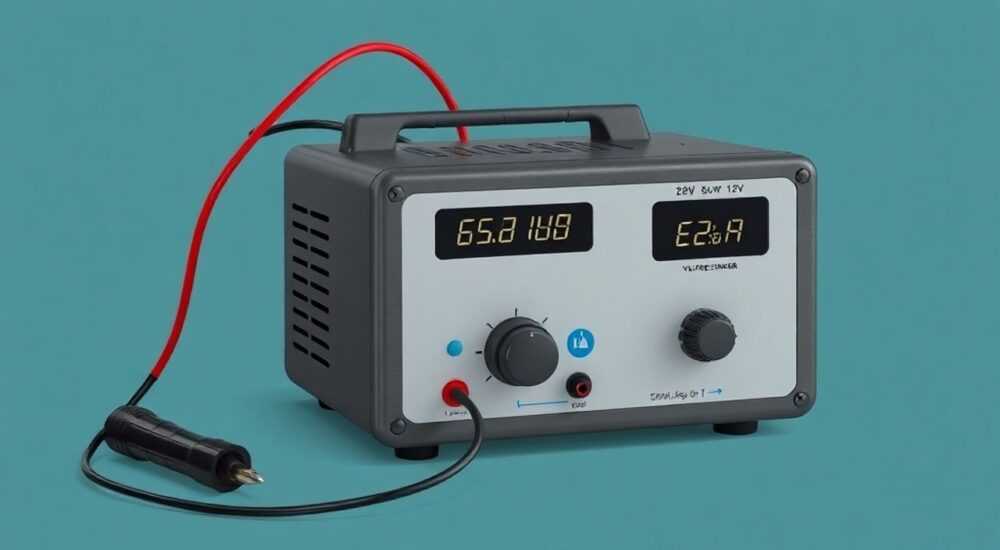

Как подключить стабилизатор напряжения 12в

Стабилизатор напряжения 12 В — это устройство, обеспечивающее стабильное выходное напряжение при колебаниях входного тока. Оно особенно важно для защиты чувствительной электроники в автомобилях, системах автономного питания, а также в бытовых и промышленных устройствах, работающих от постоянного тока. Неправильное подключение может привести к выходу оборудования из строя, короткому замыканию или даже возгоранию.

Для безопасного подключения стабилизатора напряжения 12 В необходимо правильно выбрать тип устройства, соблюдать полярность, использовать кабели подходящего сечения и защитить цепь предохранителем. Подключайте вход к источнику питания, выход — к нагрузке, строго следуя инструкции производителя.

Содержание статьи:

Типы стабилизаторов напряжения 12 В: как выбрать подходящий
Подготовка к подключению: что нужно знать и подготовить
Пошаговое подключение стабилизатора напряжения 12 В
Шаг 1: Отключите питание
Шаг 2: Проверьте полярность и маркировку
Step 3: Подключите вход к источнику
Шаг 4: Настройте выходное напряжение (если требуется)
Шаг 5: Подключите нагрузку
Шаг 6: Включите и протестируйте
Распространённые ошибки при подключении и как их избежать
Экспертное мнение: советы практиков
Вопросы и ответы
Заключение

Типы стабилизаторов напряжения 12 В: как выбрать подходящий

Перед подключением важно понимать, какие бывают стабилизаторы напряжения на 12 В. От выбора зависит не только эффективность работы, но и безопасность всей системы. На рынке представлены два основных типа: линейные и импульсные (PWM) стабилизаторы.

Линейные стабилизаторы просты в использовании и выдают чистое, стабильное напряжение без помех. Однако они сильно нагреваются при значительной разнице между входным и выходным напряжением, особенно если нагрузка велика. Их КПД низкий — часть энергии рассеивается в виде тепла. Такие модели подходят для маломощных устройств: датчиков, микроконтроллеров, радиомодулей.

Импульсные стабилизаторы, напротив, обладают высоким КПД — до 90–95%. Они работают по принципу широтно-импульсной модуляции, быстро переключая ток, что позволяет минимизировать потери. Эти устройства сложнее в настройке, могут создавать электромагнитные помехи, но идеальны для мощных потребителей: светодиодных лент, автомобильных камер, насосов.

Полезно знать: Если ваша нагрузка превышает 3 А, выбирайте импульсный стабилизатор. Для точной электроники (например, GPS-приёмников) лучше подойдёт линейный — он не создаёт шумов.

Параметр	Линейный стабилизатор	Импульсный стабилизатор
КПД	60–70%	85–95%
Тепловыделение	Высокое	Низкое
Электромагнитные помехи	Практически отсутствуют	Присутствуют
Стоимость	Низкая	Выше
Максимальный ток	До 3 А (обычно)	До 10 А и более

Также стоит обратить внимание на формуфактор: модульные платы (например, на базе LM7812 или XL4015), герметичные блоки в корпусе, встраиваемые в панель. Последние удобны для установки в авто или на даче.

Подготовка к подключению: что нужно знать и подготовить

Правильная подготовка — половина успеха. Перед тем как начать монтаж, определите ключевые параметры: максимальный ток нагрузки, диапазон входного напряжения, условия эксплуатации (температура, влажность, вибрация).

Например, в автомобиле напряжение на аккумуляторе может колебаться от 11,5 В (при запуске) до 14,7 В (при зарядке). Стабилизатор должен выдерживать этот диапазон и обеспечивать ровно 12 В на выходе. Убедитесь, что его входной диапазон покрывает эти значения.

Соберите необходимый инструмент:

Мультиметр — для проверки напряжения и полярности;
Отвёртки и ключи — для фиксации клемм;
Кабели нужного сечения — для тока до 5 А подойдёт сечение 1,5 мм², свыше — 2,5 мм²;
Термоусадка или изолента — для защиты соединений;
Предохранитель на 15–20 А — обязательная защита от КЗ;
Клеммы или наконечники — для надёжного контакта.

Определите место установки. Стабилизатор не должен находиться вблизи источников тепла, воды или движущихся деталей. Обеспечьте вентиляцию, особенно для линейных моделей. Импульсные блоки можно устанавливать в закрытых корпусах, но с учётом теплоотвода.

Полезно знать: Всегда подключайте стабилизатор через предохранитель, установленный как можно ближе к источнику питания. Это предотвратит возгорание при коротком замыкании.

Пошаговое подключение стабилизатора напряжения 12 В

Процесс подключения зависит от типа устройства, но общие шаги универсальны. Ниже — подробная инструкция для типового импульсного модуля с регулировкой (например, на базе MP1584 или LM2596), который часто используется в авто и быту.

Шаг 1: Отключите питание

Перед началом работ отключите источник напряжения. В автомобиле — снимите клемму с аккумулятора. При работе с сетью — отключите автомат. Это элементарное правило безопасности.

Шаг 2: Проверьте полярность и маркировку

На большинстве модулей указаны три контакта: IN+ (вход плюс), IN– (вход минус), OUT+ и OUT– (выход). Не перепутайте их. Используйте мультиметр, чтобы убедиться в правильности подключения проводов.

Step 3: Подключите вход к источнику

Подведите провода от источника питания (аккумулятор, блок питания) к входным клеммам. Плюс — к IN+, минус — к IN–. Закрепите клеммы плотно, чтобы не было искрения. Установите предохранитель на плюсовой провод рядом с источником.

Шаг 4: Настройте выходное напряжение (если требуется)

Многие импульсные стабилизаторы позволяют регулировать выход. Подключите мультиметр к выходным клеммам, включите питание и, вращая подстроечный резистор отвёрткой, установите ровно 12,0 В. Делайте это без нагрузки.

Шаг 5: Подключите нагрузку

Отключите питание, подключите потребитель (например, светодиодную ленту или видеорегистратор) к выходным клеммам. Следите за полярностью. После подключения снова проверьте все соединения.

Шаг 6: Включите и протестируйте

Подайте питание. Проверьте выходное напряжение под нагрузкой. Оно должно оставаться стабильным при изменении входного (например, при запуске двигателя). Протестируйте работу устройства в течение 10–15 минут.

«Всегда тестируйте стабилизатор сначала без нагрузки, затем — с ней. Это позволяет выявить перегрев, нестабильность или просадку напряжения на раннем этапе.» — Алексей Миронов, инженер-электронщик, 12 лет опыта

Распространённые ошибки при подключении и как их избежать

Даже опытные мастера допускают ошибки. Вот самые частые:

Обратная полярность. Подключение плюса к минусу выводит стабилизатор из строя мгновенно. Всегда проверяйте маркировку и используйте цветовую кодировку: красный — плюс, чёрный — минус.
Использование тонких проводов. При токе 5 А и выше провод сечением менее 1,5 мм² будет греться, создавая риск пожара. Рассчитывайте сечение по формуле: 1 мм² на каждые 3–4 А.
Отсутствие предохранителя. Без защиты цепь становится опасной. Предохранитель должен быть на плюсовом проводе до стабилизатора.
Установка в плохо вентилируемом месте. Особенно критично для линейных моделей. Перегрев вызывает срабатывание термозащиты или выход из строя.
Подключение нагрузки выше номинала. Если стабилизатор рассчитан на 5 А, а вы подключаете потребитель на 7 А, он перегреется и отключится. Учитывайте запас в 20%.

Полезно знать: Если стабилизатор внезапно отключается при нагрузке — вероятно, сработала защита от перегрева или перегрузки. Проверьте ток потребления и условия охлаждения.

Экспертное мнение: советы практиков

«В автомобильных условиях я всегда рекомендую использовать импульсные стабилизаторы с защитой от переполюсовки и влагозащитным покрытием. Лучше переплатить за качественный модуль, чем менять его каждые полгода.» — Дмитрий Ковалёв, автоэлектрик, сервис «Автоум»

«При сборке систем на солнечных батареях обязательно используйте стабилизаторы с широким входным диапазоном — от 9 до 18 В. Напряжение на АКБ сильно «плавает», и только качественный DC-DC преобразователь обеспечит стабильность.» — Елена Петрова, инженер по возобновляемой энергетике

Современные стабилизаторы всё чаще оснащаются дополнительными функциями: защитой от перегрузки, перегрева, обратной полярности, фильтрами помех. При выборе обращайте внимание на такие характеристики — они повышают надёжность системы.

Вопросы и ответы

Можно ли подключить стабилизатор напряжения 12 В к сети 220 В?

Нет, напрямую — нельзя. Стабилизаторы 12 В работают только с постоянным током (DC). Чтобы получить 12 В от 220 В, нужен блок питания (адаптер) или импульсный преобразователь AC/DC. Стабилизатор подключается уже после него.

Зачем нужен стабилизатор, если у меня есть блок питания на 12 В?

Не все блоки питания обеспечивают стабильное напряжение. При изменении нагрузки или колебаниях сети выходное напряжение может «плавать». Стабилизатор компенсирует эти скачки, защищая оборудование.

Как проверить, работает ли стабилизатор?

Измерьте входное и выходное напряжение мультиметром. При изменении входа (например, от 11 до 14 В) выход должен оставаться 12,0±0,2 В. Также проверьте нагрев — сильный перегрев указывает на перегрузку.

Можно ли подключить несколько потребителей к одному стабилизатору?

Можно, если суммарный ток не превышает номинал устройства. Используйте распределительную колодку на выходе. Не забудьте про запас мощности — лучше, чтобы нагрузка была на 80% от максимума.

Что делать, если стабилизатор греется?

Проверьте ток нагрузки. Если он близок к пределу — добавьте радиатор или замените на более мощный. Убедитесь, что устройство установлено в хорошо вентилируемом месте.

Заключение

Подключение стабилизатора напряжения 12 В — задача, требующая внимания к деталям, но вполне выполнимая своими силами. Главное — выбрать подходящий тип устройства, соблюдать полярность, использовать качественные материалы и не забывать о защите цепи.

Правильно установленный стабилизатор продлевает срок службы электроники, предотвращает сбои и повреждения. Особенно это актуально в условиях нестабильного питания — в автомобилях, на дачах, в системах автономного энергоснабжения.

Надёжность вашей электроники начинается с правильного питания. Инвестиции в качественный стабилизатор и грамотный монтаж окупаются долгой и бесперебойной работой оборудования.

Выбирайте тип стабилизатора (линейный или импульсный) в зависимости от мощности и требований к чистоте сигнала.
Всегда используйте предохранитель и провода достаточного сечения.
Соблюдайте полярность и проверяйте напряжение мультиметром перед подключением нагрузки.
Устанавливайте устройство в сухом, вентилируемом месте, особенно при высокой нагрузке.
Тестируйте работу под нагрузкой и следите за температурой корпуса.
