Как подключить стабилизатор напряжения в частном доме однофазный 220в ресанта 10квт

Стабилизатор напряжения — важный элемент электроснабжения в частном доме, особенно при нестабильной сети. Подключение однофазного стабилизатора Ресанта 10 кВт требует точного соблюдения схемы монтажа, правил безопасности и технических нормативов. Главное — подключать устройство строго после вводного автомата и перед распределительным щитом, обеспечивая защиту всей домашней нагрузки.

Зачем нужен стабилизатор напряжения в частном доме

В сельской местности и загородных посёлках качество электроэнергии часто оставляет желать лучшего. Перепады напряжения от 140 до 260 В — не редкость, особенно в пиковые часы потребления или при включении мощной техники. Такие колебания разрушают бытовую электронику: выходит из строя блок питания компьютера, ломается компрессор холодильника, повреждаются плата телевизора и инвертор кондиционера.
Однофазный стабилизатор напряжения 220 В — это устройство, которое автоматически поддерживает выходное напряжение в пределах 220±8 В, независимо от скачков на входе. Для частного дома мощностью до 10 кВт такой аппарат становится «щитом» против некачественной энергии. Он особенно актуален при использовании насосов, котлов, станков и другой чувствительной техники.
Принцип работы большинства моделей Ресанта — релейный. Устройство быстро переключает обмотки трансформатора, корректируя напряжение за доли секунды. Это обеспечивает высокую скорость реакции и минимальное время переходных процессов. В отличие от более дорогих сервоприводных аналогов, релейные стабилизаторы не имеют движущихся частей, что повышает их надёжность.

Особенности и характеристики Ресанта 10 кВт

Модель Ресанта АСН-10000/1-Ц — одна из самых популярных в линейке производителя. Она рассчитана на максимальную нагрузку 10 кВт (10 000 Вт) при однофазном питании 220 В. Диапазон входного напряжения — от 140 до 260 В, что покрывает почти все типичные проблемы в загородных сетях. Выходное напряжение стабилизируется с точностью ±8%, то есть в диапазоне 202–238 В.
Устройство использует релейный принцип регулирования с 5–7 ступенями. Это позволяет быстро реагировать на скачки без задержек. Время реакции — около 10–20 миллисекунд. Частота сети — 50 Гц. КПД достигает 97%, что говорит о высокой эффективности. Корпус выполнен из металла, имеет вентиляционные отверстия и предназначен для настенного или напольного размещения.

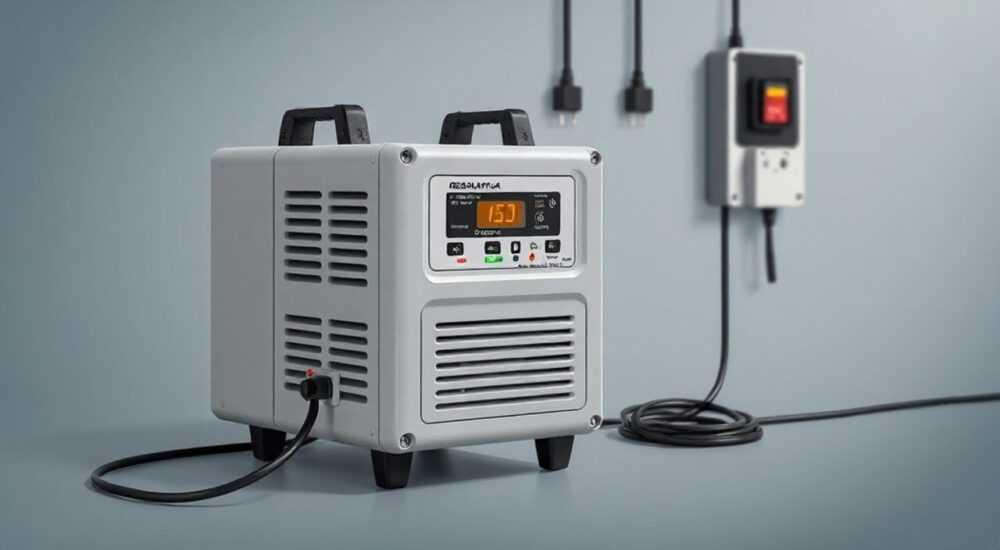

Габариты составляют примерно 420×260×400 мм, вес — около 20 кг. На передней панели расположены цифровой дисплей, показывающий входное и выходное напряжение, а также индикаторы режимов работы. Есть защита от перегрузки, перегрева, короткого замыкания и аварийного отключения.

Подготовка к подключению: что нужно учесть

Перед тем как подключить стабилизатор Ресанта 10 кВт, необходимо провести ряд подготовительных шагов. Во-первых, определитесь с местом установки. Устройство должно находиться в сухом, проветриваемом помещении, защищённом от пыли и влаги. Оптимально — в техническом помещении, рядом с вводным щитом. Расстояние до щита — не более 3 метров, чтобы минимизировать потери в кабеле.
Во-вторых, проверьте состояние входной линии. Убедитесь, что вводной автомат соответствует нагрузке. Для 10 кВт рекомендуется автомат на 40–50 А. Также важно наличие УЗО или дифавтомата на вводе — это повысит безопасность. Если старый кабель изношен, его следует заменить.
В-третьих, подготовьте материалы:

• Медный кабель ВВГнг-Ls сечением 6 мм² для основных линий (вход и выход);
• Клеммы НШВИ для опрессовки жил;
• Наконечники под болтовое соединение (если требуется);
• Изолента или термоусадка;
• Инструмент: отвёртки, плоскогубцы, индикатор напряжения, мультиметр.

Не забудьте обесточить сеть перед началом работ. Отключите вводной автомат и проверьте отсутствие напряжения. Работа под напряжением категорически запрещена — это опасно для жизни.

Как рассчитать нагрузку

Суммируйте мощность всех устройств, которые будут работать одновременно. Например:

• Котёл отопления — 3 кВт;
• Насосная станция — 1,2 кВт;
• Холодильник — 0,8 кВт;
• Освещение — 0,5 кВт;
• Телевизор, компьютер, чайник — 2,5 кВт.

Итого: 8 кВт. С учётом запаса 25% получаем 10 кВт — идеально подходит под модель Ресанта 10 кВт.

Схема подключения стабилизатора Ресанта 10 кВт

Правильная схема подключения — залог безопасной и долговечной работы. Стабилизатор должен быть включён в цепь после вводного автомата, но до распределительного щита. Это означает, что весь дом будет защищён.
Основные этапы подключения:

1. Отключите питание на вводе.
2. Подведите кабель от выхода вводного автомата к клемме «Вход» стабилизатора (L, N).
3. От клеммы «Выход» проложите кабель к вводу распределительного щита.
4. Подключите заземляющий провод (PE) к корпусу стабилизатора и далее к шине заземления щита.
5. Проверьте затяжку контактов и изоляцию.
6. Включите автомат и протестируйте работу.

На задней панели устройства указаны клеммы:

• L_in — фаза на входе;
• N_in — ноль на входе;
• L_out — фаза на выходе;
• N_out — ноль на выходе;
• PE — заземление.

Подключение выполняется строго по цветам: коричневый (или белый) — фаза, синий — ноль, жёлто-зелёный — земля. Используйте клеммники Wago или болтовые зажимы для надёжного контакта.

Альтернативные схемы

Если нет возможности подключить весь дом, возможны варианты:

• Частичная защита: стабилизатор подключается только к котлу, насосу или серверной. Остальные розетки остаются вне защиты.
• Резервная линия: параллельно стабилизатору устанавливается автомат «байпас», чтобы можно было временно обойти устройство при ремонте.

Пожаробезопасность и заземление: ключевые требования

Заземление — не просто формальность, а обязательное условие безопасности. Без него при пробое изоляции корпус может оказаться под напряжением. Это создаёт риск поражения током и возгорания. Заземляющий проводник должен быть подключён к шине PE в щите и иметь сечение не менее 2,5 мм² (лучше 4 мм²).
Пожаробезопасность обеспечивается несколькими факторами:

• Использование негорючего кабеля ВВГнг-Ls;
• Установка автоматических выключателей на входе и выходе;
• Размещение устройства вдали от легковоспламеняющихся материалов;
• Наличие тепловой защиты в самом стабилизаторе.

Убедитесь, что рядом с устройством нет деревянных поверхностей, бумаги или тканей. Минимальное расстояние до стен — 20 см для вентиляции. Не закрывайте вентиляционные отверстия.

Автоматы: нужны ли дополнительные?

Рекомендуется установить:

• На входе в стабилизатор — автомат 40–50 А (если его нет на вводе);
• На выходе — автомат 40 А для защиты линии от перегрузки.

Это создаёт двухуровневую защиту: при перегрузке сработает выходной автомат, не нагружая стабилизатор.

Частые ошибки при монтаже и как их избежать

Даже опытные электрики допускают ошибки, которые снижают эффективность или создают аварийную ситуацию. Вот самые распространённые:

Ошибка 1: Подключение до вводного автомата

Некоторые пытаются подключить стабилизатор прямо от столба. Это опасно: при скачке напряжения устройство может выйти из строя, так как нет защиты от перегрузки. Всегда подключайте после вводного автомата.

Ошибка 2: Использование кабеля малого сечения

Кабель 2,5 мм² не выдержит 10 кВт. При длительной нагрузке он перегреется, что приведёт к оплавлению изоляции и пожару. Для 10 кВт необходим кабель 6 мм².

Ошибка 3: Путаница в фазе и нуле

Перепутать L и N — легко, особенно при монтаже в темноте. Это может повредить стабилизатор. Перед подачей напряжения проверьте полярность мультиметром.

Ошибка 4: Отсутствие заземления

Многие игнорируют PE, считая его лишним. Но без заземления устройство становится потенциально опасным. Особенно если корпус металлический.

Эксплуатация и обслуживание: советы на долгие годы

После подключения важно правильно эксплуатировать стабилизатор. Первые 30 минут наблюдайте за его работой: проверьте, не греется ли корпус, стабильно ли выходное напряжение, нет ли посторонних шумов.
Регулярно проводите осмотр:

• Раз в 3 месяца — очистка вентиляционных отверстий от пыли;
• Раз в год — проверка затяжки клемм;
• При появлении тревожных сигналов — диагностика мультиметром.

Не перегружайте устройство. Даже кратковременная работа на 11–12 кВт может вызвать срабатывание защиты или перегрев. Если планируете добавить оборудование, рассмотрите переход на более мощную модель или использование нескольких стабилизаторов.

Когда вызывать специалиста?

Обратитесь к электрику, если:

• Стабилизатор отключается без причины;
• Появился запах гари;
• Дисплей не показывает данные;
• Слышен сильный треск или гул.

Вопросы и ответы

Заключение

Подключение однофазного стабилизатора Ресанта 10 кВт — ответственный, но выполнимый процесс. Он требует внимания к деталям, соблюдения схемы и норм безопасности. Правильно установленное устройство защитит вашу технику, продлит её срок службы и обеспечит комфортное проживание в частном доме.

• Подключайте стабилизатор после вводного автомата и до щита.
• Используйте кабель 6 мм² и обязательно заземлите корпус.
• Рассчитывайте нагрузку с запасом 20–25%.
• Избегайте типичных ошибок: малое сечение кабеля, отсутствие заземления, плохая вентиляция.
• Регулярно обслуживайте устройство для долгой работы.
