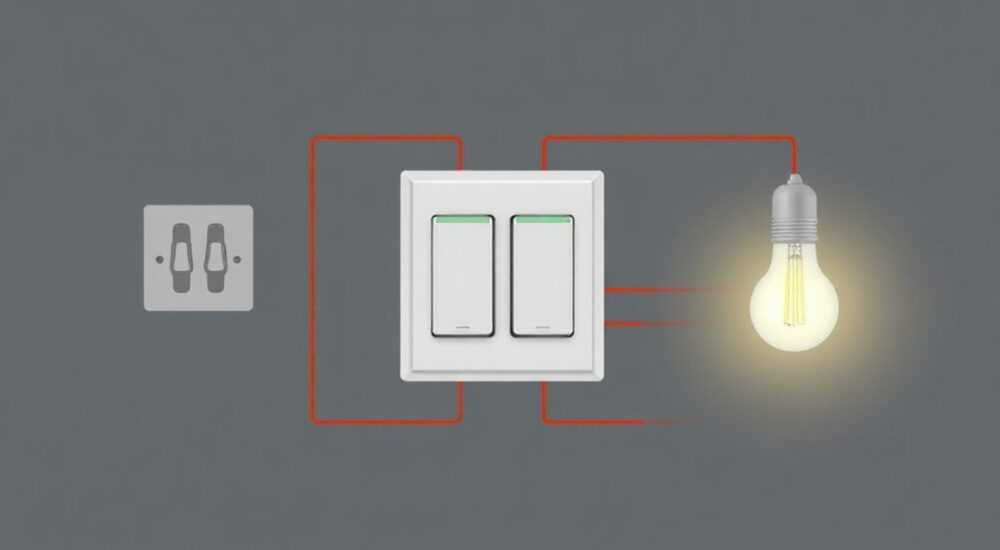

Как подключить светильник на 2 выключателя проходные

Современные дома и квартиры всё чаще оснащаются системами управления освещением, где один светильник управляется с двух и более точек — например, в коридоре, на лестнице или в спальне. Это удобно: вы можете включить свет у входа, а выключить у кровати, не возвращаясь назад. Такая схема реализуется с помощью проходных выключателей, которые отличаются от обычных не только конструкцией, но и принципом подключения. Многие домашние мастера сталкиваются с трудностями при монтаже: путают провода, выбирают неподходящие устройства или не учитывают особенности электропроводки. В этой статье мы подробно разберём, как подключить светильник на два проходных выключателя — от теории до практики, с учётом современных стандартов и типичных ошибок.

Что такое проходные выключатели и чем они отличаются от обычных

Проходной выключатель — это не просто выключатель с двумя положениями. Это переключатель с тремя контактами, который замыкает цепь между двумя входами в зависимости от положения рычага. В отличие от обычного выключателя, у которого один вход и один выход, проходной не разрывает цепь полностью — он переключает её с одного провода на другой. Именно поэтому для управления светом из двух мест нужно два проходных выключателя, а не два обычных.

Представьте, что вы идёте по коридору. Включаете свет у двери, идёте к спальне — свет горит. Подходите к кровати и выключаете его — не нужно возвращаться. Это работает потому, что каждый выключатель «знает» состояние цепи и переключает путь тока. Важно понимать: если вы установите два обычных выключателя, свет будет включаться и выключаться непредсказуемо — система просто не будет работать.

В магазинах вы найдёте маркировку: «проходной выключатель», «3-контактный», «SPDT» (Single Pole Double Throw). Обычные выключатели обозначаются как «однополюсный» или «SPST». На корпусе проходного выключателя всегда есть три клеммы — одна входная (обычно помечена как L), две выходные (L1 и L2). Не путайте их с перекрёстными выключателями, у которых четыре клеммы — они используются в середине цепи при трёх и более точках управления.

Необходимые компоненты и инструменты

Для монтажа системы управления светом с двух точек вам понадобятся:

— Два проходных выключателя (не обычных!);
— Один светильник с патроном;
— Трёхжильный кабель (например, ВВГнг-Ls 3×1.5 мм²) для соединения между выключателями;
— Двухжильный кабель (2×1.5 мм²) для подвода фазы к первому выключателю;
— Двухжильный кабель (2×1.5 мм²) для подвода от второго выключателя к светильнику;
— Клеммные колодки или изолированные зажимы (WAGO);
— Инструменты: отвёртки, индикаторная отвёртка, бокорезы, изолента, нож для снятия изоляции.

Если вы работаете в старом доме с алюминиевой проводкой — используйте специальные клеммы с антиокислительной пастой. Алюминий и медь не должны контактировать напрямую — это вызывает окисление и перегрев.

Также убедитесь, что светильник совместим с вашей сетью. Для светодиодных ламп рекомендуется использовать диммеры или реле, если планируется регулировка яркости — обычные проходные выключатели не поддерживают димминг.

Схема подключения: пошаговая инструкция

Подключение проходных выключателей — это не сложнее, чем замена розетки, если вы точно следуете схеме. Ниже — пошаговый алгоритм.

1. Отключите автомат на электрощитке. Проверьте отсутствие напряжения индикаторной отвёрткой.
2. Проложите кабель от распределительной коробки к первому проходному выключателю — двухжильный (фаза и ноль).
3. От первого выключателя проложите трёхжильный кабель ко второму проходному выключателю. Это основная магистраль переключения.
4. От второго выключателя протяните двухжильный кабель к светильнику.
5. В распределительной коробке соедините ноль (синий провод) от питающего кабеля с нулём, идущим к светильнику. Это не переключается — ноль идёт напрямую.
6. Фазу (красный или коричневый провод) подключите к общему входу (L) первого проходного выключателя.
7. Два провода из трёхжильного кабеля (обычно белый и чёрный) подключите к L1 и L2 первого выключателя.
8. На втором выключателе эти же два провода подключите к его L1 и L2 — без разницы, какой к какому, главное — чтобы они были на разных клеммах.
9. Общий выход (L) второго выключателя подключите к фазе светильника.
10. Заземление (жёлто-зелёный) — если есть — соедините напрямую между выключателями и светильником через распределительную коробку.
11. Закройте все коробки, включите автомат и протестируйте работу.

Проверьте: при любом положении одного выключателя второй должен переключать свет. Если свет не включается — проверьте, не перепутаны ли провода на L1/L2. Иногда помогает просто поменять местами два провода между L1 и L2 на одном из выключателей.

Типичные ошибки и как их избежать

Даже опытные домашние мастера допускают ошибки, которые приводят к поломке системы или опасности. Вот самые распространённые:

• Использование обычных выключателей. Это главная ошибка. Обычный выключатель разрывает цепь, а не переключает её. Результат — свет не будет работать или будет включаться только при совпадении положений.
• Перепутаны фаза и ноль. Если ноль подключить к выключателю, а фазу — напрямую к светильнику, вы рискуете получить ток на патроне даже при выключенном свете. Это опасно при замене лампы.
• Неправильный выбор сечения кабеля. Для освещения достаточно 1.5 мм², но если вы используете мощные лампы (более 500 Вт) или длинную линию — лучше взять 2.5 мм².
• Отсутствие заземления. В старых домах его часто нет. Но если вы делаете ремонт — обязательно проложите защитный провод. Он не влияет на работу схемы, но обеспечивает безопасность.
• Неплотные контакты. Плохой контакт в клемме — первопричина перегрева. Всегда затягивайте винты с усилием, но без фанатизма. Используйте клеммы WAGO — они надёжнее, чем скрутки.

Если после монтажа свет включается только при определённой комбинации положений — значит, вы перепутали пару проводов на одном из выключателей. Просто поменяйте местами два провода, идущие от одного выключателя к другому. Это 90% случаев.

Расширенные варианты: управление с трёх и более точек

Если вам нужно управлять светом из трёх мест — например, в длинном коридоре с двумя входами и центральной точкой — потребуется один дополнительный перекрёстный выключатель. Он устанавливается между двумя проходными и имеет четыре клеммы: два на вход, два на выход. Принцип работы прост: перекрёстный выключатель меняет местами два провода, не разрывая цепь.

Схема выглядит так: фаза → проходной №1 → перекрёстный → проходной №2 → светильник. При этом перекрёстный выключатель не имеет «общего» контакта — он просто меняет направление тока. Количество точек управления может быть увеличено до 5–7, добавляя по одному перекрёстному выключателю между проходными.

Для таких систем рекомендуется использовать кабель с четырьмя жилами (4×1.5 мм²) между перекрёстными и проходными — это упрощает подключение и позволяет в будущем добавить управление через умный дом.

Экспертное мнение: советы профессионального электрика

Он также отмечает: «Всегда берите кабель с запасом длины — 15–20 см. При подключении клемм WAGO или при необходимости переподключения вы точно не будете тянуть новые провода. И никогда не используйте скрутки под штукатурку — они окисляются и горят. Только клеммы или пайка с термоусадкой».

Если вы планируете интеграцию с умным домом — выбирайте проходные выключатели с возможностью подключения к реле. Например, Aqara Wall Switch — это механический выключатель, который одновременно передаёт сигнал в сеть Zigbee. Так вы получаете и удобство механического управления, и удалённый контроль.

Часто задаваемые вопросы

Заключение

Подключение светильника на два проходных выключателя — это не сложная задача, но требующая внимания к деталям. Главное — не перепутать тип выключателей, правильно соединить три провода между ними и не подключать ноль через выключатель. Эта система работает десятилетиями, проверена временем и остаётся самым надёжным способом управления освещением в больших помещениях.

• Используйте только проходные выключатели — не обычные.
• Фаза подключается к первому выключателю, ноль — напрямую к светильнику.
• Трёхжильный кабель между выключателями — обязательное условие.
• Всегда маркируйте провода и проверяйте соединения перед включением.
• Для управления с трёх точек добавьте перекрёстный выключатель.
