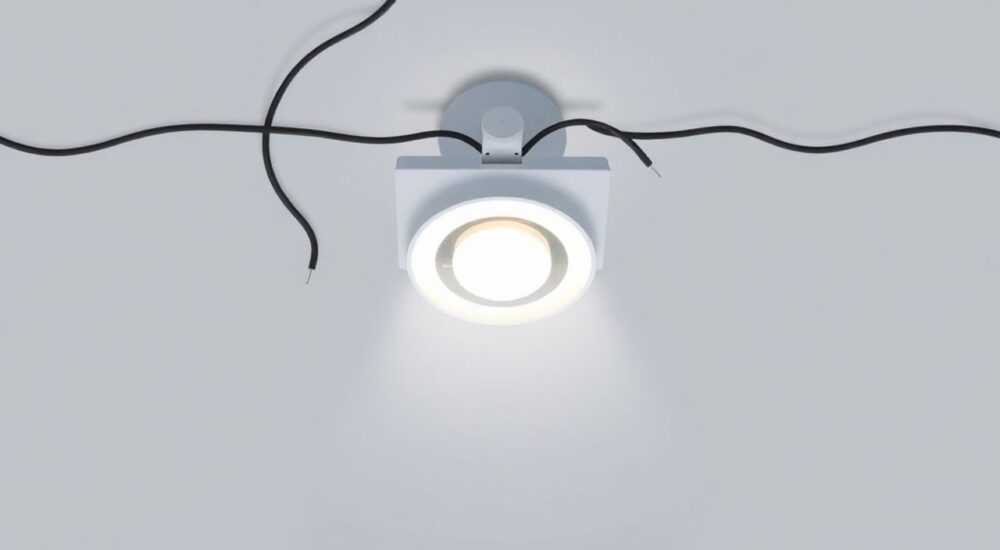

Как подключить светильник с датчиком движения схема подключения

Современные системы освещения всё чаще интегрируют датчики движения — это не просто мода, а реальная экономия энергии и повышение уровня комфорта. Установка светильника с датчиком движения позволяет автоматизировать включение света в нужный момент: будь то вход в дом, коридор, лестница или придомовая территория. Такие решения устраняют необходимость щёлкать выключателем руками, особенно когда они заняты, а также снижают расходы на электроэнергию за счёт отключения света при отсутствии движения.

Подключить светильник с датчиком движения можно напрямую к сети через распределительную коробку по стандартной схеме: фаза идёт на датчик, затем — на светильник, ноль подаётся напрямую. Главное — соблюдать цветовую маркировку проводов и отключать питание перед началом работ.

Содержание статьи:

Принцип работы датчика движения
Подготовка к подключению
Схема подключения светильника с датчиком движения
Шаг 1: Отключите питание
Шаг 2: Подведите провода к месту установки
Шаг 3: Подключение по схеме
Шаг 4: Тестирование
Типичные ошибки и как их избежать
Как проверить правильность подключения?
Настройка чувствительности и времени выключения
Совместимость с разными типами ламп
Экспертное мнение
Вопросы и ответы
Заключение

Принцип работы датчика движения

Датчик движения — это электронное устройство, определяющее перемещение объектов в зоне контроля. Наиболее распространены пассивные инфракрасные (PIR) датчики. Они не излучают сигнал, а фиксируют изменения в ИК-спектре, вызванные теплом тела человека или животного. Когда вы проходите мимо, температура в секторе поля зрения датчика изменяется — это и становится сигналом для включения света.
Рабочий угол таких датчиков обычно составляет от 90° до 180°, а дальность действия — от 5 до 12 метров. Некоторые модели оснащены дополнительными функциями: управление по уровню освещённости (включается только в темноте), регулировка задержки отключения, защита от ложных срабатываний.
Представьте: вы подходите к крыльцу дома вечером, руки заняты сумками, а свет уже горит. Это работает PIR-датчик. Он «видит» ваше тепло, сравнивает его с фоновым излучением и принимает решение. Всё происходит за доли секунды.

Полезно знать: Инфракрасные датчики не реагируют на движение холодных объектов, например, пластиковых игрушек, но могут сработать на кошку или собаку — учтите это при установке в частном доме.

Подготовка к подключению

Перед тем как приступить к монтажу, необходимо подготовить инструменты, материалы и оценить условия установки. Во-первых, убедитесь, что выбранная модель датчика совместима с вашей электросетью (220 В, 50 Гц) и мощностью светильника. Перегрузка может вывести устройство из строя уже через несколько дней.
Вам понадобятся:

Отвёртка с индикатором (для проверки напряжения)
Клеммы WAGO или колпачки СИЗ для соединения проводов
Изолента или термоусадка
Уровень (для точной ориентации датчика)
Перфоратор (если требуется сверление стены)

Определите место установки. Датчик должен быть направлен так, чтобы контролировать нужную зону: входную дверь, тропинку, лестничный марш. Избегайте установки напротив радиаторов, кондиционеров или окон — перепады температуры вызывают ложные срабатывания.

Полезно знать: Оптимальная высота установки датчика — 2–2,5 метра. При меньшей высоте возможны слепые зоны, при большей — снижается чувствительность.

Схема подключения светильника с датчиком движения

Существует несколько способов подключения, но самый простой и надёжный — через распределительную коробку. Рассмотрим классическую схему, где датчик встраивается между источником питания и светильником.

Шаг 1: Отключите питание

Перед любыми работами обязательно отключите автомат на щитке. Проверьте наличие напряжения индикаторной отвёрткой. Безопасность — главный приоритет.

Шаг 2: Подведите провода к месту установки

От распределительной коробки к датчику подводят три провода: фаза (L), ноль (N) и заземление (если есть). К самому светильнику — два: от датчика (фаза) и ноль напрямую.

Шаг 3: Подключение по схеме

Стандартная расцветка проводов:

Фаза — коричневый или красный
Ноль — синий
Заземление — жёлто-зелёный

На корпусе датчика обычно указаны клеммы:

L (вход) — сюда подаётся фаза от сети
N — ноль от сети
L (выход) — фаза к светильнику

Подключите:

Фазу с автомата — на L (вход)
Ноль — на N
Выход L — на фазный контакт светильника
Ноль — напрямую на нулевой контакт светильника

Шаг 4: Тестирование

После подключения включите автомат. Подождите 30–60 секунд — датчик переходит в режим самонастройки. Пройдите в зоне обнаружения. Если свет загорелся — подключение выполнено верно.

Контакт на датчике	Цвет провода	Источник/Назначение
L (вход)	Коричневый/красный	Фаза от распределительной коробки
N	Синий	Ноль от распределительной коробки
L (выход)	Коричневый	На фазу светильника

«При подключении используйте клеммы WAGO — они обеспечивают надёжный контакт без скруток, которые со временем ослабевают и греются.» — Алексей Петров, электромонтёр 5 разряда

Типичные ошибки и как их избежать

Даже опытные мастера допускают просчёты. Вот самые распространённые:

Перепутаны вход и выход фазы. Если подать фазу на выход, датчик не будет работать. Всегда сверяйтесь со схемой на корпусе.
Подключение через выключатель. Если датчик находится после обычного выключателя, он лишится питания при выключенном положении. Исключение — специальные выключатели с режимом «всегда включено».
Игнорирование настроек. Не настроенный датчик может либо не срабатывать, либо включаться каждые 10 секунд. Выставьте время задержки и уровень освещённости.
Установка в зоне тепловых помех. Батареи, сушилки, кондиционеры создают «шум» в ИК-поле. Датчик начинает срабатывать хаотично.

Как проверить правильность подключения?

Если свет не включается:

Проверьте питание на входе L и N (индикаторной отвёрткой)
Убедитесь, что лампа исправна
Посмотрите, загорается ли индикатор на датчике (если есть)
Проверьте настройки: возможно, установлен высокий порог освещённости

Полезно знать: После подключения датчик может не реагировать первые 30–60 секунд — это время инициализации. Не спешите разбирать.

Настройка чувствительности и времени выключения

Большинство современных датчиков имеют три регулировки:

TIME (время задержки) — от 5 секунд до 30 минут. Определяет, сколько свет будет гореть после последнего движения.
LUX (уровень освещённости) — от полной темноты до сумерек. Позволяет настроить работу только в тёмное время суток.
SENS (чувствительность) — регулирует дальность и ширину зоны обнаружения.

Для улицы установите:

TIME: 1–5 минут
LUX: минимальное значение (работает ночью)
SENS: 70–100%

Для внутренних помещений:

TIME: 30 секунд – 2 минуты
LUX: среднее (чтобы не включался днём)
SENS: 50–70% (исключить срабатывание на мелких животных)

«Настройку лучше проводить вечером, когда естественный свет близок к пороговому значению LUX. Так вы точнее определите момент включения.» — Марина Козлова, инженер систем автоматизации

Совместимость с разными типами ламп

Не все лампы одинаково хорошо работают с датчиками движения. Проблема в пусковых токах и особенностях включения.

Тип лампы	Совместимость	Комментарий
LED	Высокая	Идеальны: низкое энергопотребление, мгновенное включение. Используйте диммируемые модели.
Люминесцентные	Средняя	Могут не включаться при низком напряжении. Требуют времени на запуск.
Накаливания	Высокая	Работают стабильно, но потребляют много энергии. Ресурс датчика может снизиться из-за пускового тока.
Галогенные	Высокая	Аналогично лампам накаливания. Чувствительны к влаге — не для улицы без защиты.

Обратите внимание: некоторые LED-лампы с драйверами могут вызывать «мерцание» при отключенном состоянии. Это связано с наведённым напряжением. Решение — параллельно лампе подключить шунтирующий резистор или использовать лампы с антибликовым режимом.

Экспертное мнение

Автоматизация освещения — не просто удобство, а часть умного дома. По данным исследования Аналитического центра «Энергоэффективность-2025», использование датчиков движения снижает энергопотребление на освещение на 30–50% в жилых помещениях и до 70% на улице.

«Выбирайте датчики с возможностью угловой регулировки и IP65 и выше для улицы. Установка «на глаз» часто приводит к слепым зонам. Лучше потратить 10 минут на настройку, чем год ходить в полутьме.» — Дмитрий Смирнов, руководитель отдела технических решений компании «Световые технологии»

Также эксперты рекомендуют рассматривать комбинированные устройства: датчик движения + фотоэлемент + Wi-Fi. Они позволяют управлять светом удалённо, программировать графики и интегрировать в экосистемы типа Яндекс.Алиса или Google Home.

Вопросы и ответы

Можно ли подключить несколько светильников к одному датчику?

Да, если общая мощность ламп не превышает максимальную нагрузку датчика (обычно 500–1000 Вт). Подключайте светильники параллельно к выходу L. Для мощных систем используйте магнитный пускатель.

Почему датчик срабатывает сам по себе?

Причины: перегрев, электромагнитные помехи, насекомые внутри корпуса, настройка SENS слишком высокая. Проверьте расположение и отрегулируйте чувствительность.

Работает ли датчик через стекло?

Нет. Стекло блокирует инфракрасное излучение. Датчик, установленный за окном, не будет реагировать на уличное движение.

Можно ли использовать датчик движения с двухклавишным выключателем?

Да, но с ограничениями. Одна клавиша может управлять датчиком (вкл/выкл), вторая — обходить его, включая свет принудительно. Схема усложняется, требует трёхжильного кабеля.

Как увеличить зону покрытия?

Установите несколько датчиков или используйте поворотные модели с возможностью настройки угла. Есть устройства с объективом «рыбий глаз» — до 360° по горизонтали.

Заключение

Подключение светильника с датчиком движения — задача, доступная даже новичку при соблюдении элементарных правил электробезопасности. Главное — правильно прочитать схему, не перепутать вход и выход, и настроить параметры под конкретные условия. Современные устройства делают жизнь комфортнее, безопаснее и экономичнее.

Автоматическое освещение — это не роскошь, а разумное решение. Оно устраняет необходимость искать выключатель в темноте, снижает риск падений, экономит энергию и отпугивает злоумышленников на улице.

Всегда отключайте питание перед подключением.
Следите за цветовой маркировкой проводов: L, N, заземление.
Настройте параметры TIME, LUX и SENS под условия эксплуатации.
Используйте LED-лампы — они наиболее совместимы с датчиками.
Для мощных систем применяйте пускатели, не перегружая контакты датчика.
