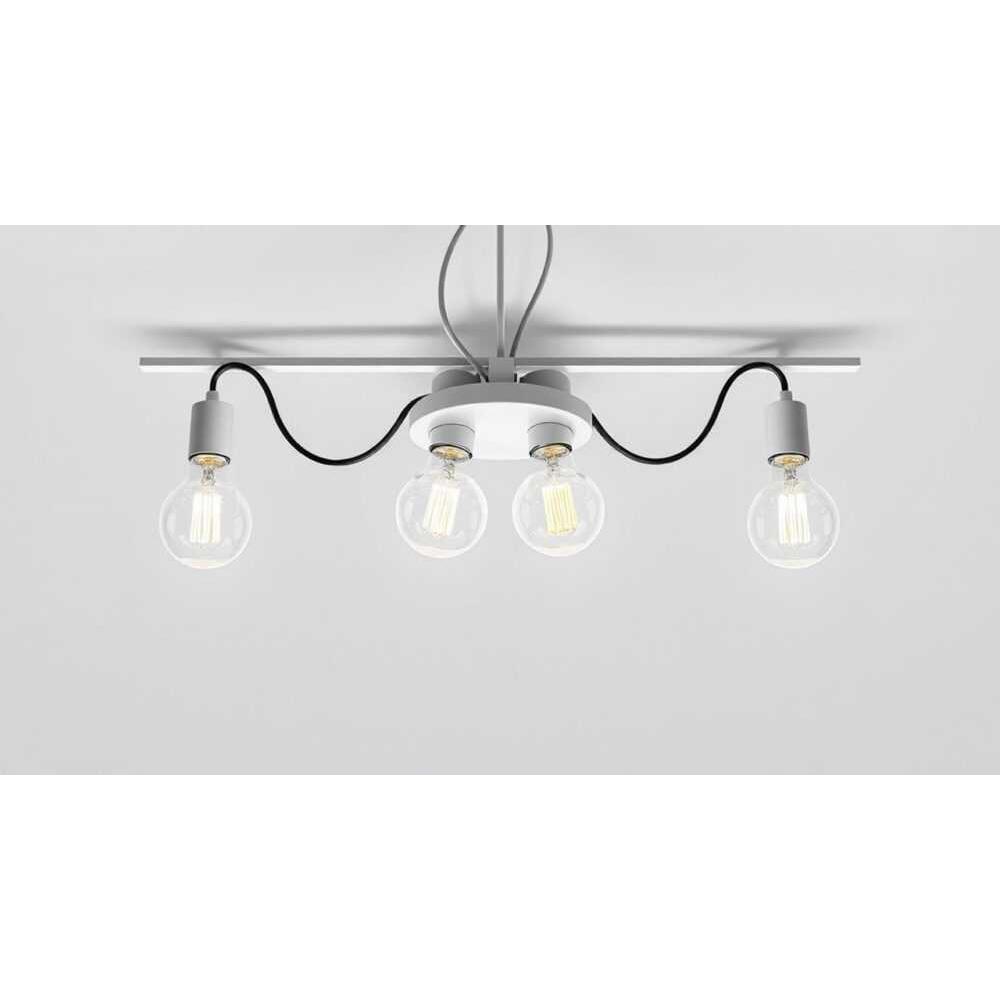

Как подключить светодиодный светильник 70160 4 cr

Светодиодный светильник с маркировкой 70160 4 cr — это современное энергоэффективное осветительное устройство, предназначенное для установки в жилых, офисных и коммерческих помещениях. Его подключение требует соблюдения определённых правил электробезопасности и технических норм, особенно если речь идёт о моделях с питанием от постоянного тока или при использовании диммеров и блоков питания. Основная сложность возникает при неправильной интерпретации маркировки, выборе несовместимого источника питания или нарушении последовательности монтажа.

Расшифровка маркировки 70160 4 cr

Маркировка светодиодного светильника 70160 4 cr содержит важную информацию, которая помогает правильно его подключить. Каждый элемент обозначения несёт функциональную нагрузку. Например, «70160» — это артикул производителя, который указывает на конкретную модель серии. Такие коды часто используются в каталогах крупных брендов, таких как Philips, Osram или аналогичных производителях бюджетного оборудования.
Индекс «4 cr» может расшифровываться по-разному в зависимости от бренда. Наиболее вероятно, что цифра «4» обозначает мощность устройства — 4 Вт. Буквы «cr» могут указывать на цветовую температуру (например, cool red — редко) или быть частью внутренней классификации. Однако чаще всего встречается интерпретация: «cr» = colour rendering, что говорит о высоком индексе цветопередачи (CRI > 80). Также возможно, что это обозначение цоколя или типа корпуса.

Чтобы точно определить параметры, необходимо найти дополнительные обозначения на самом светильнике или упаковке: входное напряжение (например, 220 В AC или 12 В DC), тип тока, мощность, цветовая температура (тёплый белый — 3000 K, нейтральный — 4000 K, холодный — 6500 K). Эти данные критически важны для выбора источника питания и способа подключения.

Технические характеристики и требования

Светодиодные светильники типа 70160 4 cr, как правило, относятся к низковольтным (12–24 В DC) или сетевым (220 В AC) устройствам. Уточнение этого параметра — первый шаг перед подключением. Если на корпусе указано «12 V DC», значит, требуется импульсный источник питания (драйвер или блок питания). При маркировке «220–240 V AC» светильник можно подключать напрямую к бытовой сети через выключатель.
Типичные технические параметры:

• Мощность: 4 Вт
• Напряжение: 12 В постоянного тока (наиболее распространённый вариант)
• Ток: около 330 мА (при 12 В)
• Цветовая температура: 4000–6500 K (нейтральный или холодный белый)
• Индекс цветопередачи CRI: ≥80
• Степень защиты: IP20 (для помещений) или IP44 (для ванной, кухни)

Для безопасной и долговечной работы необходимо обеспечить:

1. Стабильное напряжение без скачков.
2. Защиту от перегрева (не устанавливать в закрытые ниши без вентиляции).
3. Правильную полярность при подключении к источнику постоянного тока.
4. Использование кабелей достаточного сечения (минимум 0,75 мм² для 12 В).

Пошаговая инструкция по подключению

Подключение светильника 70160 4 cr зависит от типа питания. Ниже приведена универсальная инструкция для наиболее распространённого случая — низковольтного светильника с питанием 12 В DC.

Подготовка

• Отключите питание на распределительной коробке или автомате.
• Подготовьте инструмент: отвёртку, кроссировщик, изоленту или клеммы Wago.
• Убедитесь, что выбран подходящий блок питания (12 В, мощность — минимум на 20% выше суммарной нагрузки).
• Пример: если вы подключаете 5 светильников по 4 Вт, общая нагрузка — 20 Вт. Выбирайте блок питания от 25 Вт (лучше 30 Вт).

Шаг 1: Установка блока питания

Разместите блок питания в доступном месте с хорошей вентиляцией. Не устанавливайте в герметичные короба. Подключите его к сети 220 В: фаза (L) и ноль (N) — согласно маркировке на корпусе. Заземление (если есть) подключается к соответствующему контакту.

Шаг 2: Подключение светильника к выходу блока питания

На выходе блока питания будут два провода: «+V» (красный) и «-V» (чёрный или синий). Подключите их к соответствующим контактам светильника. Обычно на корпусе или клемме указаны знаки «+» и «–». Нарушение полярности может привести к неработоспособности или повреждению светодиодов.

Шаг 3: Параллельное подключение нескольких светильников

Если используется несколько светильников 70160 4 cr, подключайте их параллельно. Это означает, что все «+» соединяются между собой и идут к «+» блока питания, а все «–» — к «–». Используйте распределительные клеммы или шину.

Шаг 4: Тестирование

После подключения включите питание и проверьте работу светильника. Если он не загорается, проверьте:

• Правильность подключения проводов;
• Наличие напряжения на выходе блока питания (мультиметром);
• Целостность светодиодной платы.

Распространённые ошибки и как их избежать

Несмотря на простоту конструкции, при подключении светодиодных светильников допускается множество ошибок, которые снижают срок службы или создают аварийные ситуации.

Ошибка 1: Использование несовместимого блока питания

Применение старого трансформатора для галогенных ламп (например, электронного 12 В переменного тока) вместо стабилизированного LED-драйвера приводит к мерцанию и перегреву. Светодиоды требуют постоянного тока (DC), а не переменного (AC).

Ошибка 2: Превышение нагрузки на блок питания

Подключение большего количества светильников, чем позволяет мощность блока, вызывает его перегрузку, перегрев и выход из строя. Рассчитывайте нагрузку с запасом.

Ошибка 3: Отсутствие вентиляции

Блок питания и сам светильник нуждаются в теплоотводе. Установка в герметичный потолочный модуль без зазоров приводит к перегреву и сокращению срока службы.

Ошибка 4: Неправильная полярность

Подключение «+» к «–» может не вызвать немедленного повреждения, но значительно сократит ресурс светодиодов. В некоторых моделях предусмотрена защита, но не во всех.

Ошибка 5: Использование слишком тонкого кабеля

На длине более 2 метров кабель сечением менее 0,75 мм² вызывает падение напряжения. Это приводит к затемнению дальнего светильника в цепи.

Совместимость с диммерами и умными системами

Светильник 70160 4 cr может поддерживать диммирование, но только при использовании совместимого оборудования. Большинство низковольтных LED-светильников требуют PWM-диммирования (широтно-импульсной модуляции) через контроллер.
Если вы хотите регулировать яркость:

• Выберите диммируемый блок питания (с пометкой «Dimmable»).
• Используйте внешний диммер-контроллер (например, 0–10 В, DALI или PWM).
• Подключите диммер между блоком питания и светильником.
• Не используйте стандартные фазовые диммеры для 220 В — они не работают с LED-драйверами.

Для интеграции в «умный дом»:

• Используйте Wi-Fi или Zigbee-контроллеры (например, Shelly, Sonoff, Aqara).
• Подключите светильник через реле или диммируемый модуль.
• Настройте управление через приложение (Google Home, Yandex, Apple HomeKit).

Экспертное мнение

Современные светодиодные светильники, такие как 70160 4 cr, — это не просто замена ламп накаливания, а часть комплексной системы энергосбережения. По данным Минэнерго РФ, переход на LED-освещение позволяет снизить потребление электроэнергии на 60–80%. Однако эффективность достигается только при правильной установке и подборе компонентов.
«Ключевая ошибка — восприятие LED-светильника как «лампочки, которую можно вкрутить». На самом деле, это электронное устройство, требующее стабильного питания, теплового режима и совместимости с другими компонентами. Особенно это важно при массовом монтаже в офисах или квартирах», — отмечает Дмитрий Лебедев, руководитель отдела энергоэффективности АНО «Центр энергосбережения».
Рекомендации профессионалов:

• Всегда используйте качественные блоки питания известных брендов (Mean Well, Tridonic, SODIAL).
• Делайте запас по мощности блока питания не менее 20%.
• При проектировании освещения учитывайте длину кабеля и возможные потери напряжения.
• Для ванных комнат и кухонь выбирайте светильники с защитой IP44 и выше.

Вопросы и ответы

Заключение

Подключение светодиодного светильника 70160 4 cr — процесс, который требует внимания к деталям, но не является сложным при наличии базовых знаний в электротехнике. Главное — правильно интерпретировать маркировку, выбрать совместимый блок питания и соблюсти правила безопасности. Современные LED-устройства обеспечивают высокую энергоэффективность, длительный срок службы и возможность интеграции в умные системы управления освещением.

• Определите тип питания светильника — 12 В DC или 220 В AC.
• Используйте диммируемый блок питания, если планируете регулировку яркости.
• Подключайте светильники параллельно, соблюдая полярность.
• Обеспечьте вентиляцию блока питания и избегайте перегрузки.
• Интегрируйте в «умный дом» через совместимые контроллеры.
