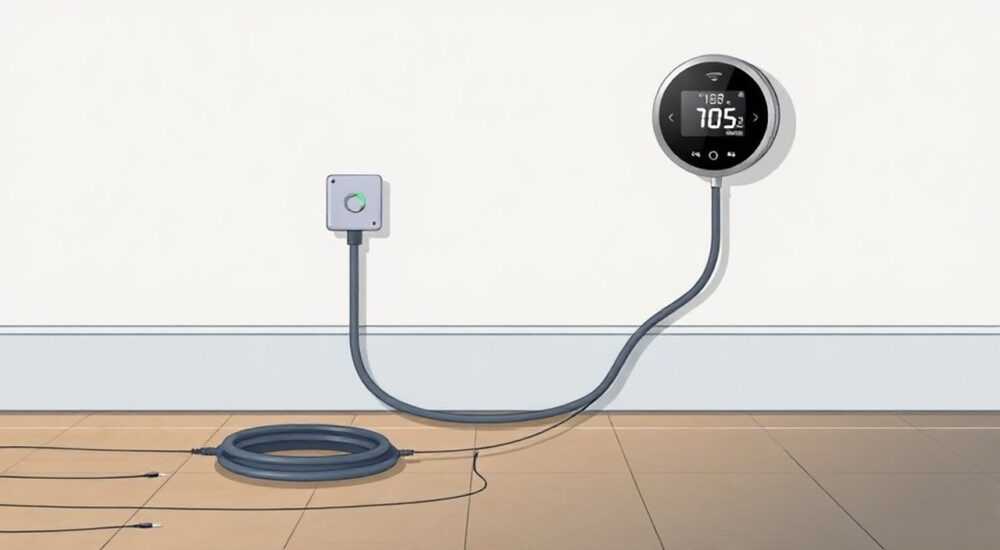

Как подключить теплый пол к терморегулятору пленочный

Теплый пленочный пол — это современное решение для комфортного обогрева жилых и коммерческих помещений. Он легко монтируется под напольные покрытия, такие как ламинат или линолеум, и не требует сложных строительных работ. Основным элементом управления такой системой является терморегулятор, который обеспечивает точный контроль температуры и экономию электроэнергии.

Особенности пленочного теплого пола

Пленочный теплый пол представляет собой гибкий нагревательный элемент на основе карбоновых или графитовых полос, запечатанных в прочную полимерную пленку. При пропускании электрического тока через эти полосы выделяется инфракрасное тепло, которое равномерно прогревает поверхность пола и предметы в помещении. В отличие от водяных систем, пленочные полы не нуждаются в бетонной стяжке и могут быть установлены за несколько часов.
Главное преимущество ИК-полов — их универсальность. Они подходят для установки под ламинат, паркет, линолеум, ковролин и даже плитку (при наличии защитного слоя). Кроме того, такие системы потребляют меньше энергии по сравнению с кабельными аналогами и не создают электромагнитного излучения.
Работа пленочного пола невозможна без терморегулятора — устройства, которое контролирует температуру нагрева и включает/выключает систему по заданному алгоритму. Без него система будет либо постоянно греться, что опасно и неэкономично, либо вообще не запустится.

Выбор правильного терморегулятора

Не каждый терморегулятор подходит для пленочных полов. Ключевое требование — наличие датчика температуры пола. Многие модели рассчитаны только на контроль температуры воздуха, что недостаточно для безопасной эксплуатации ИК-полов. Перегрев может повредить пленку или напольное покрытие.
Современные терморегуляторы бывают механическими и электронными. Первые проще в использовании, но менее точны. Электронные модели позволяют программировать режимы нагрева по дням недели и времени суток, что повышает комфорт и экономию энергии до 30–40%.

• Механические — надежны, дешевле, но без таймера и программирования.
• Электронные — с ЖК-дисплеем, возможностью задавать температуру с точностью до 0,5 °C.
• Умные терморегуляторы — с Wi-Fi, управление через смартфон, интеграция с «умным домом».

Подготовка к монтажу

Перед подключением к терморегулятору необходимо завершить укладку пленки и подготовить место для установки самого устройства. Терморегулятор монтируется в стандартную монтажную коробку, аналогично розетке или выключателю, на высоте 30–90 см от пола.
Шаги подготовки:

1. Определите место установки терморегулятора — желательно возле входа в комнату, вне зоны прямого попадания солнечных лучей.
2. Пробейте штробу от коробки до пола для прокладки кабеля датчика температуры и силовых проводов.
3. Уложите нагревательную пленку согласно проекту, избегая пересечений и наложений.
4. Подключите токопроводящие шины к соединительным клипсам и закрепите провода.
5. Установите датчик температуры пола в гофрированную трубу и поместите его между двумя полосами пленки, примерно в центре нагревательной зоны.

Схемы подключения

Существует несколько стандартных схем подключения пленочного пола к терморегулятору. Выбор зависит от количества полос, мощности системы и типа регулятора.
Наиболее распространённая — параллельное подключение нескольких отрезков пленки. Каждая полоса подключается к общему питающему проводу через специальные клипсы. Все полосы соединяются с терморегулятором параллельно, чтобы при выходе одной из строя остальные продолжали работать.

Стандартная схема

• Фаза (L) от щитка → терморегулятор (вход L)
• Ноль (N) от щитка → терморегулятор (вход N)
• Выход терморегулятора L → питающий провод пленки
• Выход терморегулятора N → нулевой провод пленки
• Датчик температуры пола → соответствующие клеммы на терморегуляторе

Если система мощная (свыше 2 кВт), рекомендуется использовать магнитный пускатель. В этом случае терморегулятор управляет катушкой пускателя, а тот уже включает нагрузку. Это снижает нагрузку на контакты регулятора и продлевает срок его службы.

Пошаговое подключение к терморегулятору

Теперь переходим к самому важному этапу — физическому подключению.

Шаг 1: Отключите электропитание

Перед началом всех работ обязательно отключите автомат в электрощитке. Проверьте отсутствие напряжения с помощью тестера.

Шаг 2: Подготовьте провода

Снимите изоляцию с концов питающих проводов (около 1 см). Подключите один провод от каждой полосы пленки к общему кабелю, используя медные клипсы. Закрепите соединения изолентой или термоусадкой.

Шаг 3: Проложите кабели к терморегулятору

Протяните двухжильный кабель от пленки и одножильный (или двухжильный для датчика) от температурного датчика к месту установки терморегулятора. Используйте гофру для защиты.

Шаг 4: Подключите к терморегулятору

Откройте корпус терморегулятора. На задней панели найдите клеммы:

• L IN — фаза от сети
• N IN — ноль от сети
• L OUT — фаза к пленке
• N OUT — ноль к пленке
• Sensor — датчик температуры пола

Подключите провода согласно маркировке. Закрепите их плотно, но без перетяжки.

Шаг 5: Проверка и запуск

Закройте корпус, включите автомат. Включите терморегулятор, установите минимальную температуру (например, 15 °C). Через 10–15 минут проверьте, нагревается ли пленка. Используйте тепловизор или просто руку (не прикасайтесь напрямую при включенном питании!).

Типичные ошибки и как их избежать

Даже опытные мастера допускают ошибки при монтаже. Вот самые частые:

• Неправильное расположение датчика — если он установлен под мебелью или рядом со стеной, показания будут некорректны. Решение: размещайте датчик в центре свободной зоны.
• Подключение без заземления — особенно важно при использовании металлических элементов. Риск поражения током. Решение: используйте экранированный кабель и подключайте экран к заземлению.
• Использование неподходящего терморегулятора — без датчика пола система не будет работать корректно. Решение: всегда проверяйте технические характеристики перед покупкой.
• Перегрузка терморегулятора — подключение слишком большой площади. Например, 30 м² при максимальной нагрузке 2 кВт. Решение: делите систему на зоны или используйте пускатель.

Экспертное мнение

Анна Лебедева, руководитель отдела технической поддержки компании «Инфрафлекс», 8 лет в сфере напольных систем обогрева:

«За последние годы мы заметили рост популярности пленочных полов, особенно в квартирах с арендаторами. Они быстро монтируются и не требуют ремонта при демонтаже. Однако многие пользователи игнорируют важность правильного выбора терморегулятора.
Часто люди берут первый попавшийся регулятор, думая, что «все одинаковые». Но именно от терморегулятора зависит, насколько эффективно и безопасно будет работать система. Мы настоятельно рекомендуем использовать устройства с датчиком пола и защитой от перегрева.
Также хочу отметить: при подключении обязательно делайте пробный запуск до укладки финишного покрытия. Это позволяет сразу выявить обрывы или короткое замыкание.»

Вопросы и ответы

Заключение

Подключение пленочного теплого пола к терморегулятору — ответственный процесс, требующий внимания к деталям. Правильный выбор оборудования, соблюдение схемы подключения и аккуратность при монтаже гарантируют долгую и безопасную работу системы. Главное — не экономить на качестве терморегулятора и не пропускать этап тестирования.

• Используйте терморегулятор с датчиком температуры пола.
• Не превышайте допустимую нагрузку на один регулятор.
• Правильно устанавливайте датчик — в свободной зоне, в гофре.
• Всегда делайте пробный запуск до укладки финишного покрытия.
• При мощности свыше 2 кВт используйте магнитный пускатель.
