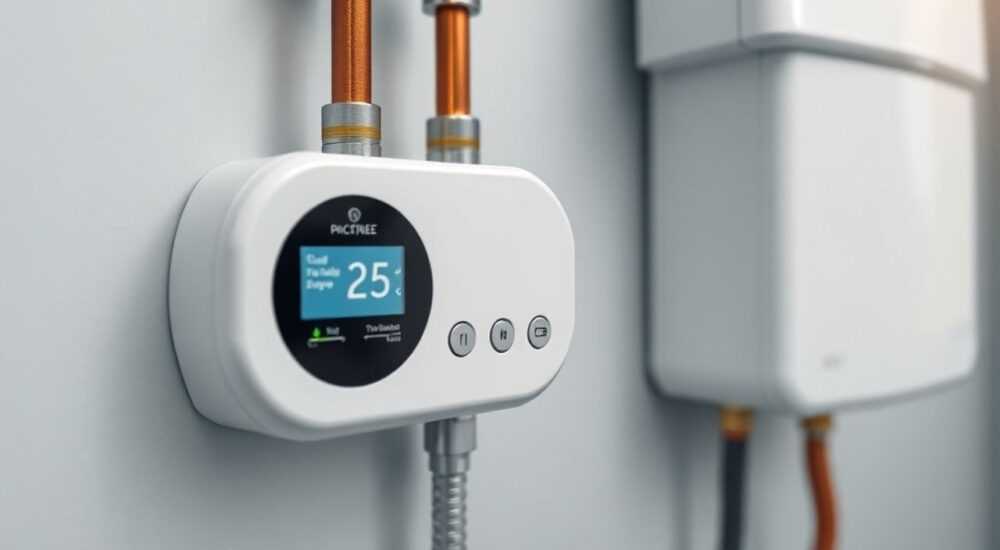

Как подключить терморегулятор к электрическому котлу

Современные системы отопления стремятся к максимальной энергоэффективности и комфорту. Одним из ключевых элементов, обеспечивающих эти параметры, является терморегулятор — устройство, которое автоматически управляет включением и выключением электрического котла в зависимости от температуры в помещении. Правильное подключение терморегулятора позволяет не только сэкономить до 20–30% электроэнергии, но и поддерживать стабильный микроклимат без постоянного контроля. Это особенно важно в частных домах, квартирах с индивидуальным отоплением и на дачах.

Зачем нужен терморегулятор для электрокотла

Терморегулятор — это «мозг» системы отопления. Без него электрический котёл работает в режиме постоянного нагрева или по таймеру, установленному вручную. Это приводит к перегреву помещения, перерасходу энергии и снижению комфорта. Терморегулятор решает эти проблемы, автоматически включая и отключая котёл в зависимости от реальной температуры воздуха.

Работает он по простому принципу: встроенный датчик фиксирует текущую температуру и сравнивает её с заданным значением. Если температура падает ниже порога — реле замыкается, и котёл получает питание. Как только помещение прогреется — цепь размыкается, и котёл отключается.

Использование терморегулятора особенно актуально в регионах с переменчивым климатом, где ночью холодно, а днём тепло. В таких условиях система может адаптироваться в режиме реального времени, предотвращая как переохлаждение, так и перегрев.

Виды терморегуляторов: какой выбрать

Выбор подходящего терморегулятора зависит от типа котла, площади помещения, бюджета и желаемого уровня автоматизации. Основные категории:

• Механические — простые, надёжные, недорогие. Регулировка осуществляется поворотом ручки. Подходят для базового контроля, но не позволяют программировать режимы.
• Электронные — имеют цифровой дисплей, точную настройку температуры (до 0,5 °C). Часто оснащены таймером, но без расписания.
• Программируемые — позволяют задать расписание на день, неделю или месяц. Например, утром — +22 °C, днём — +18 °C, ночью — +16 °C. Экономия достигает 25%.
• Wi-Fi и умные терморегуляторы — управляются через смартфон, голосовые помощники (Алиса, Google Assistant) и интегрируются с системами «умный дом». Некоторые модели используют ИИ для анализа поведения жильцов.

Подготовка к подключению: инструменты и требования

Перед началом работ необходимо проверить совместимость оборудования и подготовить инструменты. Не все терморегуляторы подходят для всех котлов — особенно это касается мощных трёхфазных моделей.

Основные требования:

• Напряжение питания: 220 В (однофазные) или 380 В (трёхфазные).
• Максимальная нагрузка терморегулятора должна быть не меньше, чем потребляемая мощность котла.
• Терморегулятор должен иметь реле с достаточным током коммутации (обычно 16 А для бытовых моделей).
• Если котёл трёхфазный, требуется трёхфазный терморегулятор или использование магнитного пускателя.

Необходимые инструменты:

1. Отвёртки (крестовая и плоская).
2. Индикаторная отвёртка или мультиметр.
3. Кусачки и stripper для зачистки проводов.
4. Клеммные колодки или WAGO-соединители.
5. Изолента или термоусадка.

Схема подключения терморегулятора к электрическому котлу

Стандартная схема подключения предполагает разрыв фазного провода между сетью и котлом. Терморегулятор включается в разрыв как управляющее реле.

Основные контакты на терморегуляторе:

• L (фаза вход) — подключается к фазе сети.
• N (ноль) — к нулевому проводу (не всегда требуется).
• 1 или T1 (фаза выход) — идёт на котёл.
• 2 или T2 — второй контакт нагрузки (при двухпроводной схеме).
• Sensor — для внешнего датчика (если используется).

Для однофазного котла до 3,5 кВт подходит прямое подключение:

1. Фаза из щитка → L терморегулятора.
2. Выход T1 → фазный вход котла.
3. Ноль → напрямую к котлу.
4. Заземление — по стандартной схеме.

Для мощных котлов (от 7 кВт) и трёхфазных систем применяется схема через магнитный пускатель:

1. Терморегулятор коммутирует катушку пускателя (220 В).
2. Пускатель своими силовыми контактами включает котёл.
3. Это снижает нагрузку на контакты терморегулятора и повышает безопасность.

Пошаговая инструкция по монтажу и подключению

Шаг 1: Выбор места установки

Установите терморегулятор на высоте 1,2–1,5 м от пола, вдали от источников тепла (батареи, солнечный свет, бытовая техника). Не монтируйте в ванной или на сквозняке.

Шаг 2: Отключение питания

На распределительном щите отключите автомат, питающий котёл. Проверьте отсутствие напряжения мультиметром.

Шаг 3: Подключение проводов

• Заведите в монтажную коробку терморегулятора три провода: фазу от щитка, ноль и провод на котёл.
• Защитите оголённые концы, используйте наконечники НШВИ.
• Подключите: L → фаза сети; T1 → фаза котла; N → ноль (если требуется).

Шаг 4: Подключение к котлу

На корпусе котла найдите клеммы подключения питания. Отключите старый провод фазы и подключите его к выходу T1 терморегулятора.

Шаг 5: Проверка и тестирование

• Включите автомат.
• Установите на терморегуляторе температуру ниже текущей в помещении — котёл должен включиться.
• Подождите 10–15 минут, повысьте температуру на регуляторе — котёл должен отключиться.

Шаг 6: Настройка режимов (для программируемых моделей)

• Задайте расписание: например, утром +22 °C, днём +18 °C, ночью +16 °C.
• Настройте день недели, время и праздничные дни.
• Проверьте работу в течение суток.

Типичные ошибки и как их избежать

Ошибка 1: Неправильное место установки

Если терморегулятор стоит рядом с батареей, он будет «думать», что в комнате тепло, и отключит котёл преждевременно. Решение — перенести устройство в нейтральное место.

Ошибка 2: Превышение нагрузки

Подключение котла мощностью 6 кВт к терморегулятору на 3,5 кВт приведёт к перегреву и отказу. Решение — использовать пускатель или выбрать модель с запасом по току.

Ошибка 3: Отсутствие заземления

Игнорирование заземления повышает риск поражения током. Всегда подключайте заземляющий провод, особенно в ванных и на кухне.

Ошибка 4: Использование алюминиевых проводов

Алюминий хуже проводит ток и окисляется. При соединении с медными контактами возникает гальваническая пара. Решение — использовать переходники или заменить проводку.

Экспертное мнение

Он также отмечает, что будущее — за облачными терморегуляторами, которые анализируют поведение жильцов, погоду и тарифы на электричество, чтобы минимизировать расходы. Например, система может включить котёл ночью, когда действует льготный тариф, и поддерживать тепло за счёт аккумулирующей массы дома.

Часто задаваемые вопросы

Заключение

Подключение терморегулятора к электрическому котлу — это простая, но чрезвычайно эффективная модернизация системы отопления. Она обеспечивает комфорт, безопасность и значительную экономию электроэнергии. Главное — выбрать подходящий тип устройства, соблюсти схему подключения и не пренебрегать мерами безопасности.

Современные технологии позволяют выйти за рамки простого контроля температуры: сегодня можно управлять отоплением удалённо, по расписанию, с учётом погоды и тарифов. Даже базовый терморегулятор окупается за 1–2 сезона.

• Терморегулятор экономит до 30% электроэнергии.
• Выбирайте тип устройства по задачам: механический, программируемый или Wi-Fi.
• Для мощных котлов используйте магнитный пускатель.
• Монтируйте регулятор вдали от тепла и влаги.
• Всегда отключайте питание перед подключением.
