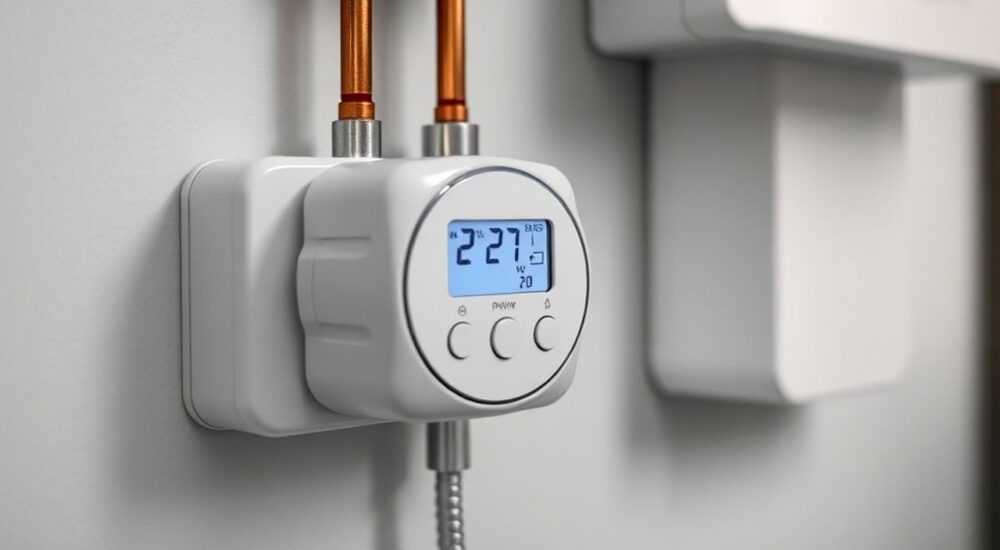

Как подключить терморегулятор к электрокотлу 9 квт

Электрический котел мощностью 9 кВт — это эффективное решение для отопления частного дома или крупной квартиры. Однако его работа без автоматического управления приводит к перерасходу энергии и дискомфорту: температура в помещении колеблется, а оборудование работает «вслепую». Подключение терморегулятора решает эти проблемы — он поддерживает заданную температуру, включая и выключая котел по мере необходимости. Это не только повышает комфорт, но и снижает расходы на электроэнергию на 20–30%.

Зачем подключать терморегулятор к электрокотлу?

Без терморегулятора электрокотел работает постоянно, пока включен, или отключается вручную. Это приводит к перегреву помещения, особенно в межсезонье, когда теплопотери минимальны. В результате температура в доме может достигать +25°C, тогда как комфортной считается +20–22°C. Избыточное тепло — это потраченная впустую электроэнергия.
Терморегулятор позволяет автоматизировать процесс. Он измеряет температуру воздуха в помещении и управляет включением/выключением котла. Когда температура достигает заданного значения, устройство разрывает цепь питания, и котёл останавливается. При понижении — снова включает.
Исследования показывают, что использование термостата снижает потребление электроэнергии на отопление на 20–30%. Для котла 9 кВт это может составить до 2 700 кВт·ч в год — экономия до 15 000 рублей при среднем тарифе.
Кроме экономии, терморегулятор продлевает срок службы оборудования. Частые пуски и остановки — основная причина износа ТЭНов. Автоматическое управление минимизирует количество циклов включения, обеспечивая более плавную работу системы.

Какие бывают терморегуляторы для электрокотлов

Выбор типа терморегулятора зависит от ваших потребностей, бюджета и уровня автоматизации. Основные виды:

• Механические — простые, надёжные, недорогие. Регулировка температуры осуществляется вращением ручки. Не требуют питания, но имеют погрешность ±1–2°C.
• Электронные — цифровой дисплей, точная настройка (до 0,5°C), возможность программирования режимов по дням недели. Питаются от сети или батареек.
• Программируемые — позволяют задавать расписание: например, утром +22°C, днём +18°C, ночью +16°C. Экономят до 15% дополнительно.
• Уличные (наружные) — реагируют на температуру снаружи здания. Используются в сложных системах с погодозависимым регулированием.
• Wi-Fi терморегуляторы — управляются через смартфон, поддерживают голосовые помощники (Алиса, Google Assistant). Удобны для удалённого контроля.

Для котла 9 кВт важно учитывать коммутируемую мощность. Многие термостаты рассчитаны на нагрузку до 16 А (около 3,5 кВт). Прямое подключение к котлу такой мощности невозможно — потребуется магнитный пускатель.

Подготовка к подключению: что нужно знать

Перед началом работ необходимо провести техническую диагностику и подготовить материалы. Первое — определите место установки терморегулятора. Оно должно быть:

• в жилом помещении с постоянным пребыванием людей;
• на высоте 1,2–1,5 м от пола;
• вдали от источников тепла (батарей, окон, солнечного света);
• не на сквозняке.

Неправильное расположение исказит показания. Например, если термостат стоит рядом с радиатором, он будет «думать», что в комнате тепло, и отключит котёл раньше времени.
Следующий шаг — проверка электропроводки. Котёл 9 кВт требует отдельную линию питания с автоматом 40 А и кабелем сечением не менее 6 мм² (медь). Убедитесь, что есть свободный автомат для подключения пускателя.
Также понадобятся:

• терморегулятор;
• магнитный пускатель (контактор) на 25–40 А;
• монтажная коробка;
• провод ПВС 3×1,5 мм² для подключения термостата;
• инструмент: отвёртки, кусачки, индикатор фазы.

Отключите питание котла перед началом работ. Это обязательное правило электробезопасности.

Схемы подключения терморегулятора к электрокотлу 9 кВт

Существует две основные схемы подключения:

1. Прямое подключение — возможно только если терморегулятор рассчитан на ток более 40 А. Такие модели редки и дороги. Не рекомендуется для большинства случаев.
2. Через магнитный пускатель — стандартная и безопасная схема. Термостат управляет катушкой пускателя, а пускатель — питанием котла.

Вторая схема предпочтительна. Вот как она работает:

• Фаза с входного автомата подаётся на верхние клеммы пускателя.
• С нижних клемм — на котёл.
• Ноль и заземление идут напрямую на котёл.
• Катушка пускателя (A1/A2) подключается к терморегулятору: один конец — к фазе, второй — к выходу термостата.
• Термостат разрывает цепь катушки, когда температура достигнута.

На практике это выглядит так: при включении термостата замыкается контакт между L и T (или 1 и 2), подаётся напряжение на катушку пускателя, его контакты замыкаются, и котёл получает питание.

Пример схемы

Пошаговая инструкция по подключению

Шаг 1: Отключите питание

Обесточьте котёл на вводном щитке. Повесьте табличку «Не включать!».

Шаг 2: Установите магнитный пускатель

Закрепите пускатель в щитке или рядом с котлом. Подведите к нему силовой кабель от автомата.

Шаг 3: Подключите силовую часть

• Подключите фазу с автомата к верхней клемме пускателя.
• С нижней клеммы — на котёл.
• Ноль и землю — напрямую на котёл, минуя пускатель.

Шаг 4: Подключите катушку пускателя

• Один конец катушки (A1) подключите к фазе (можно взять с верхней клеммы).
• Второй конец (A2) — к выходу терморегулятора.

Шаг 5: Установите и подключите терморегулятор

• Закрепите термостат на стене.
• Подведите к нему фазу (от автомата или пускателя).
• Подключите эту фазу к клемме L терморегулятора.
• Выход T — к катушке A2.

Шаг 6: Проверка и запуск

• Убедитесь, что все соединения затянуты.
• Включите автомат.
• Установите на термостате температуру ниже текущей — котёл не должен включаться.
• Поднимите температуру выше — должен сработать пускатель, загорится индикатор, котёл включится.

Если ничего не происходит — проверьте полярность, целостность проводов и правильность подключения катушки.

Распространённые ошибки и как их избежать

• Подключение термостата напрямую к котлу — даже если он «справляется», это создаёт пожароопасную ситуацию. Контакты могут залипнуть, и котёл продолжит работать при перегреве.
• Неправильное место установки — возле окна, батареи или на кухне. Температура будет измеряться некорректно.
• Использование слаботочного кабеля для силовой линии — для подключения пускателя нужен кабель 1,5 мм², а не телефонный провод.
• Подключение по нулю — создает риск поражения током при обслуживании.
• Отсутствие защиты от перегрева — даже с термостатом необходим аварийный датчик перегрева на котле или в системе.

Экспертные рекомендации

При выборе и установке терморегулятора руководствуйтесь следующими принципами:

• Приоритет — безопасность. Всегда используйте магнитный пускатель для котлов свыше 3 кВт.
• Точность важнее функций. Лучше иметь простой, но правильно установленный термостат, чем «умный», который работает с ошибками.
• Учитывайте инерцию системы. Вода в радиаторах долго остывает. Установите гистерезис (разницу между включением и выключением) 0,5–1°C, чтобы избежать частых циклов.
• Для двухэтажного дома лучше использовать один термостат на основном этаже или многозонную систему.
• Регулярно калибруйте устройство — раз в год проверяйте показания с помощью внешнего термометра.

Современные решения, такие как Wi-Fi термостаты с алгоритмами самообучения, уже способны предсказывать потребность в тепле на основе погоды, графика и поведения жильцов. Это будущее отопления — эффективное, комфортное и интеллектуальное.

Вопросы и ответы

Заключение

Подключение терморегулятора к электрокотлу 9 кВт — это не просто удобство, а необходимость для эффективного и безопасного отопления. Правильно выбранное и установленное устройство снижает расходы на электроэнергию, повышает комфорт и продлевает срок службы оборудования. Главное — соблюдать схему подключения, использовать магнитный пускатель и устанавливать термостат в правильном месте.

• Всегда используйте магнитный пускатель для котлов 9 кВт.
• Устанавливайте терморегулятор в жилой зоне, на высоте 1,2–1,5 м.
• Правильная схема подключения — по фазе, через катушку пускателя.
• Программируемые и Wi-Fi модели дают дополнительную экономию.
• Регулярно проверяйте и калибруйте устройство.
