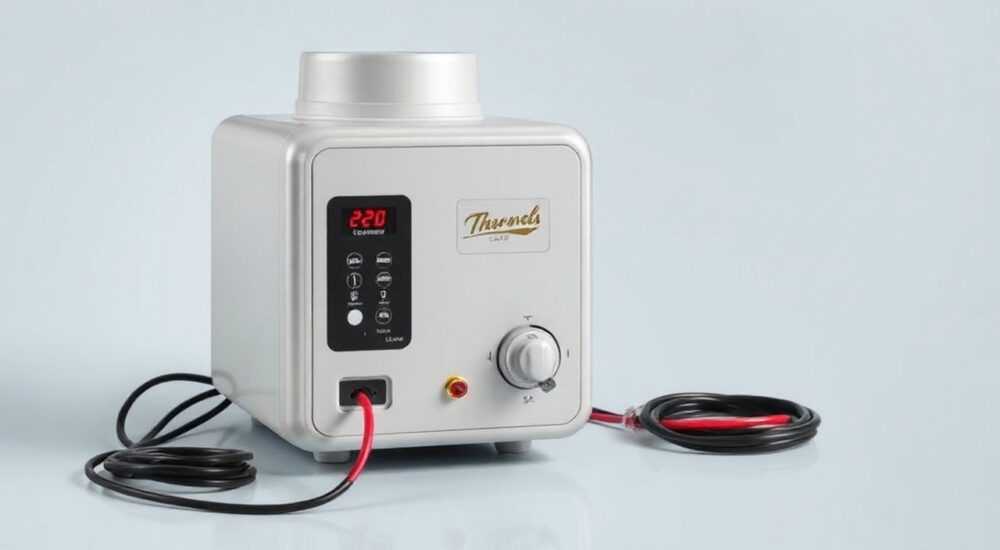

Как подключить терморегулятор к инкубатору на 220 вольт

Точное поддержание температуры — ключевой фактор успеха при инкубации яиц. Даже небольшое отклонение в 1–2 градуса может привести к гибели эмбрионов или рождению слабого потомства. Чтобы избежать рисков, многие фермеры и домашние птицеводы оснащают свои инкубаторы терморегуляторами. Подключение терморегулятора к инкубатору на 220 В — это технически простая, но требующая внимания к деталям задача, которая позволяет автоматизировать процесс и снизить зависимость от человеческого фактора.

Зачем нужен терморегулятор для инкубатора?

Инкубатор — это устройство, имитирующее естественные условия насиживания яиц. Основные параметры, которые нужно контролировать, — температура, влажность и циркуляция воздуха. Из всех этих факторов температура является наиболее критичной. Большинство видов птиц требуют поддержания температуры в диапазоне 37,5–38,5 °C на протяжении всего периода инкубации.

Без терморегулятора температура регулируется вручную: пользователь периодически проверяет показания термометра и включает или выключает нагрев. Такой подход чреват ошибками, особенно если человек занят или не может находиться у инкубатора круглосуточно. Терморегулятор решает эту проблему, автоматически включая и отключая нагревательный элемент при отклонении температуры от заданного значения.

Автоматизация не только повышает точность, но и снижает энергопотребление. Нагреватель работает только тогда, когда это действительно необходимо. Это особенно важно при длительной инкубации (до 21 дня для кур, до 35 для гусей), когда даже кратковременный перегрев может привести к летальному исходу для эмбрионов.

Принцип работы терморегулятора

Терморегулятор состоит из трёх основных компонентов: датчика температуры, электронного блока управления и коммутирующего устройства (реле). Датчик постоянно измеряет температуру внутри камеры инкубатора и передаёт данные в блок управления. Если температура падает ниже установленного порога — реле замыкается, и питание подаётся на нагреватель. Как только заданная температура достигнута — реле размыкается, и нагрев прекращается.

Современные цифровые терморегуляторы позволяют точно выставлять температуру с шагом 0,1 °C, имеют функцию гистерезиса (разница между включением и выключением) и могут быть оснащены звуковой сигнализацией при аварии. Некоторые модели поддерживают Wi-Fi и уведомления на смартфон.

Как выбрать подходящий терморегулятор для инкубатора

Выбор терморегулятора зависит от типа инкубатора, его мощности, условий эксплуатации и ваших потребностей в автоматизации. Не все модели одинаково подходят для птицеводства, поэтому важно учитывать несколько ключевых параметров.

Первый — тип датчика. Для инкубаторов предпочтительны термосопротивления (например, DS18B20) или термопары. Они обеспечивают высокую точность и стабильность в условиях повышенной влажности. Аналоговые датчики с жидкостным наполнением менее надёжны и не рекомендуются.

Второй — мощность коммутируемой нагрузки. Терморегулятор должен выдерживать ток, потребляемый нагревательным элементом. Например, если ТЭН имеет мощность 100 Вт при напряжении 220 В, то ток составит около 0,45 А. Однако с запасом лучше выбирать реле на 5–10 А. Многие бюджетные модели рассчитаны только на 3 А, что может привести к перегреву и выходу из строя.

Третий — наличие дополнительных функций. Желательно выбирать модель с индикацией текущей температуры, возможностью калибровки и защитой от короткого замыкания. Некоторые терморегуляторы имеют два канала — один для нагрева, другой для охлаждения или вентиляции, что полезно при автоматизации всей системы.

Подготовка к подключению: инструменты и материалы

Перед началом работ необходимо подготовить всё необходимое. Подключение выполняется при отключённом питании, чтобы исключить риск поражения током. Работать нужно в сухом помещении, на изолированной поверхности.

Вам понадобятся:

• Терморегулятор с датчиком температуры;
• Нагревательный элемент (ТЭН, спираль, керамический нагреватель);
• Кабель питания 220 В с вилкой;
• Клеммные колодки или клеммы WAGO;
• Изолента или термоусадка;
• Отвёртка, кусачки, stripper для зачистки проводов;
• Мультиметр (для проверки цепи).

Убедитесь, что корпус инкубатора не имеет повреждений, а внутренняя поверхность сухая. Датчик температуры должен быть установлен в зоне, где будет находиться большая часть яиц, но не касаться нагревателя или стенок. Идеальное место — в центре камеры, на уровне яиц, закреплённое на изолированной основе.

Пошаговая схема подключения терморегулятора к инкубатору

Процесс подключения можно разделить на несколько этапов. Следуя этой инструкции, вы сможете безопасно и правильно организовать автоматическое управление температурой.

1. Отключите питание. Убедитесь, что инкубатор и все компоненты обесточены. Это базовое правило электробезопасности.
2. Подключите питание к терморегулятору. Фаза (L) и ноль (N) из сетевого кабеля подключаются к соответствующим клеммам на входе терморегулятора (часто обозначены как «~220 В» или «IN L/N»).
3. Подключите нагреватель. Выходные клеммы терморегулятора (OUT или LOAD) соединяются с нагревательным элементом. Фаза с выхода идёт на один контакт ТЭНа, второй контакт ТЭНа соединяется с нулём, идущим от сети. Таким образом, терморегулятор разрывает только фазу — это безопаснее.
4. Установите датчик температуры. Подключите провода датчика к соответствующим разъёмам на терморегуляторе. Обычно они подписаны как «S» или «Sensor». Проследите, чтобы контакты были надёжно зафиксированы.
5. Защитите соединения. Все скрутки и клеммы должны быть заизолированы. Используйте термоусадку или клеммные колодки с крышками.
6. Организуйте вентиляцию. Убедитесь, что датчик не находится в зоне прямого нагрева, но при этом обеспечивается свободный доступ воздуха для корректного измерения.

Если ваш инкубатор использует вентилятор, его можно подключить параллельно к нагревателю или через отдельное реле. Это обеспечит циркуляцию воздуха только при работе нагрева, что способствует равномерному распределению тепла.

Пример схемы подключения

Сетевой кабель → [L] и [N] → Вход терморегулятора
Выход терморегулятора [L] → Контакт 1 ТЭНа
Контакт 2 ТЭНа → [N] (нулевой провод от сети)
Датчик → Разъём S на терморегуляторе

Такая схема является стандартной и применяется в 90% случаев.

Проверка и настройка работы системы

После подключения необходимо провести тестирование. Подайте питание и установите желаемую температуру (например, 37,8 °C). Наблюдайте за поведением системы:

• При понижении температуры ниже установленного значения (с учётом гистерезиса) — терморегулятор должен включить нагрев (на экране появится индикатор «HEAT»);
• После достижения заданной температуры — нагрев должен отключиться;
• Циклы включения/выключения должны быть стабильными, без ложных срабатываний.

Если температура не достигается, проверьте:

• Правильность подключения проводов;
• Сопротивление нагревателя мультиметром (должно соответствовать заявленному);
• Целостность датчика и его положение.

Настройте гистерезис. Оптимальное значение — 0,3–0,5 °C. При меньшем значении реле будет часто срабатывать, что сокращает его ресурс. При большом — возможны колебания температуры.

Частые ошибки при подключении и как их избежать

Даже опытные мастера допускают ошибки при монтаже. Вот наиболее распространённые:

• Неправильная полярность. Подключение нуля и фазы поменяно местами может привести к тому, что нагреватель будет постоянно под напряжением, даже при отключённом терморегуляторе.
• Установка датчика рядом с нагревателем. Датчик регистрирует локальный перегрев, а не среднюю температуру в камере. Результат — ложное отключение нагрева и общее переохлаждение.
• Использование слаботочных реле для мощной нагрузки. Реле перегревается, контакты залипают, что приводит к постоянному включению нагрева и перегреву.
• Отсутствие защиты от влаги. Конденсат внутри инкубатора может вызвать короткое замыкание. Все соединения должны быть герметичны.
• Игнорирование калибровки. Даже качественные датчики могут иметь погрешность до 1 °C. Сравните показания с эталонным термометром и выполните коррекцию, если предусмотрено.

Экспертное мнение

Вопросы и ответы

Заключение

Подключение терморегулятора к инкубатору на 220 В — это важный шаг к созданию стабильных условий для выведения птенцов. Правильно собранная система обеспечивает точное поддержание температуры, снижает риск потерь и освобождает время для других задач. Главное — следовать проверенной схеме, использовать качественные компоненты и не пренебрегать мерами безопасности.

• Используйте терморегулятор с запасом по мощности и цифровым датчиком.
• Подключайте только фазу через реле, ноль — напрямую.
• Устанавливайте датчик в центре камеры, вне зоны прямого нагрева.
• Проверяйте систему перед закладкой яиц минимум 6 часов.
• Обеспечьте защиту от влаги и перегрева всех электрических соединений.
