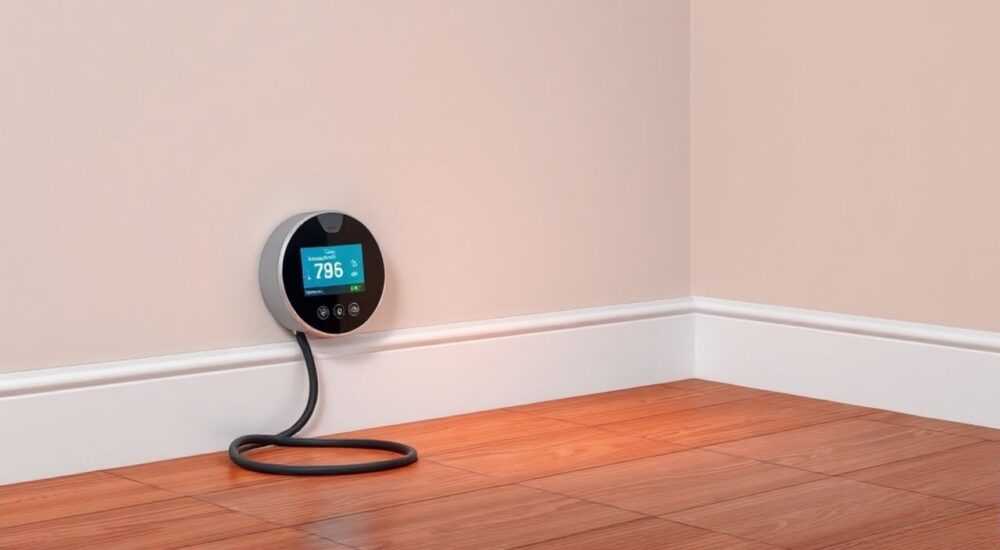

Как подключить терморегулятор к водяному теплому полу

Подключение терморегулятора к водяному теплому полу — это ключевой этап организации эффективного и экономичного отопления в доме или квартире. Правильно установленный регулятор позволяет поддерживать комфортную температуру, снижать энергозатраты до 25% и продлевать срок службы всей системы. Главное — соблюдать схему подключения, учитывать тип коллектора, выбирать подходящий датчик температуры пола и при необходимости использовать сервоприводы для управления потоком теплоносителя.

Принцип работы водяного теплого пола с терморегулятором

Водяной теплый пол функционирует за счёт циркуляции нагретой воды по трубам, уложенным в стяжке. Температура теплоносителя обычно составляет 30–45 °C, что обеспечивает равномерный прогрев поверхности пола. Однако без автоматики система работает «вслепую» — включается постоянно, независимо от реальной температуры в помещении. Это приводит к перегреву, дискомфорту и лишним расходам на отопление.

Терморегулятор решает эту проблему. Он получает данные от датчика температуры пола или воздуха, сравнивает их с заданным значением и управляет сервоприводом на коллекторе. Когда температура достигает нужного уровня, сервопривод перекрывает подачу теплоносителя в контур. При охлаждении — снова открывает. Такая система поддерживает стабильный микроклимат с точностью ±0.5 °C.

Современные терморегуляторы могут работать по расписанию, интегрироваться в «умный дом» и управляться через смартфон. Некоторые модели учитывают температуру наружного воздуха и прогнозируют нагрузку, что повышает энергоэффективность. Например, ночью, когда все спят, можно снизить температуру на 2–3 °C без ущерба для комфорта.

Как выбрать терморегулятор и сопутствующее оборудование

Выбор оборудования зависит от типа системы, бюджета и требований к управлению. Основные компоненты: сам терморегулятор, датчик температуры и сервопривод. Все они должны быть совместимы между собой.

Первый выбор — тип терморегулятора:

• Механический — простой, недорогой, но неточный. Подходит для дачи или подсобных помещений.
• Электронный — с цифровым дисплеем, программированием по дням недели. Позволяет сэкономить до 18% энергии.
• Wi-Fi/умный — управление через приложение, интеграция с голосовыми помощниками (Алиса, Google Assistant), работа по геозоне.

Для датчика температуры важно место установки. Датчик пола монтируется в гофре на расстоянии 50–100 см от стены, в середине помещения. Датчик воздуха измеряет температуру в комнате — удобно, если нужно контролировать климат, а не только пол.

Сервопривод бывает двух типов: нормально-закрытый (NC) и нормально-открытый (NO). Для теплых полов используется NC — он закрыт при отсутствии питания, что безопаснее при авариях.

Подготовка к подключению: инструменты и требования

Перед началом работ убедитесь, что система водяного пола уже смонтирована, испытана на давление и заполнена теплоносителем. Коллектор должен быть доступен, а трубы — подключены к соответствующим выходам. Также важно, чтобы электропроводка была проложена до места установки терморегулятора.

Необходимые инструменты:

• Отвёртки (крестовая и плоская)
• Кусачки или бокорезы
• Мультиметр (для проверки напряжения и целостности цепи)
• Пресс-клещи (если требуется подключение проводов к клеммам)
• Индикаторная отвёртка (проверка фазы)

Требования к монтажу:

1. Терморегулятор устанавливается на высоте 90–120 см от пола, вдали от прямых солнечных лучей и источников тепла.
2. Гофра с датчиком температуры должна быть запаяна с одного конца и плотно закреплена в стяжке.
3. Провода от датчика и до сервопривода должны быть защищены — лучше использовать кабель-канал.
4. Сечение провода — не менее 0.75 мм² (рекомендуется 1.5 мм² для надёжности).

Пошаговая схема подключения терморегулятора

Шаг 1: Установка датчика температуры

• Проложите гофру диаметром 16 мм от места установки терморегулятора до середины обогреваемой зоны.
• Запаяйте один конец гофры, чтобы в неё не попала влага или раствор.
• Протяните датчик внутрь гофры, оставив запас провода около 20 см для будущего обслуживания.
• Зафиксируйте гофру в стяжке, избегая резких изгибов (радиус изгиба — не менее 10 см).

Шаг 2: Монтаж терморегулятора

• Снимите лицевую панель устройства.
• Закрепите монтажную коробку в стене (обычно стандартная подрозетная коробка диаметром 60 мм).
• Подведите провода: фаза (L), ноль (N), провод от датчика, выход на сервопривод.
• Подключите провода согласно схеме на корпусе терморегулятора.

Шаг 3: Подключение сервопривода

• На коллекторе найдите контур, который будет управляться этим терморегулятором.
• Установите сервопривод на термоголовку клапана, зафиксировав защёлкой.
• Подключите сервопривод к клеммам терморегулятора (обычно обозначены как «Load» или «Actuator»).
• Проверьте полярность, если она указана в инструкции.

Шаг 4: Настройка и тестирование

• Включите питание терморегулятора.
• Задайте желаемую температуру (например, 28 °C для пола).
• Дождитесь срабатывания сервопривода — он должен открыть клапан.
• Через несколько часов проверьте, закрывается ли клапан при достижении температуры.

Распространённые ошибки и как их избежать

Ошибка 1: Неправильное расположение датчика

Если датчик установлен слишком близко к стене, трубе или источнику холода (например, окну), он будет показывать неверные значения. Это приводит к перегреву или недогреву.

Ошибка 2: Отсутствие гофры

Монтаж датчика без гофры делает его практически необслуживаемым. При выходе из строя придётся вскрывать стяжку.

Ошибка 3: Использование несовместимых компонентов

Например, подключение 220 В сервопривода к терморегулятору с выходом 24 В. Оборудование просто не заработает.

Ошибка 4: Подключение без заземления

Хотя терморегуляторы потребляют мало энергии, отсутствие заземления повышает риск поражения током при повреждении изоляции.

Ошибка 5: Игнорирование инструкции

Каждая модель имеет свои особенности подключения. Что подходит для одной марки, может повредить другую.

Экспертное мнение

Интервью с Алексеем Волковым, инженером по отопительным системам, 15 лет в сфере

— Алексей, какие тенденции вы наблюдаете в управлении водяными теплыми полами?

— Сейчас активно развивается интеграция с умным домом. Люди хотят не просто экономить, а получать комфорт «по расписанию». Например, пол прогревается за 30 минут до пробуждения и остывает, когда семья уходит на работу. Также растёт спрос на комнатные термостаты с датчиком влажности — особенно в ванных и детских.

— Какие советы вы дадите новичкам?

— Во-первых, не экономьте на датчике. Это «глаза» системы. Во-вторых, делайте резервный доступ к коллектору — возможно, понадобится регулировка. И главное — не торопитесь. Подключение занимает 2–3 часа, но ошибка может стоить дорого.

Частые вопросы и ответы

• Можно ли подключить терморегулятор без сервопривода?
  Нет. Терморегулятор не может напрямую управлять потоком воды. Сервопривод — это исполнительный механизм, который открывает и закрывает клапан на коллекторе. Без него регулятор бесполезен.
• Нужен ли датчик пола, если есть датчик воздуха?
  Желательно использовать оба. Датчик пола предотвращает перегрев покрытия (особенно важно для ламината), а датчик воздуха контролирует комфорт. Некоторые терморегуляторы поддерживают режим «приоритет пола» или «приоритет воздуха».
• Что делать, если терморегулятор мигает или не включается?
  Проверьте питание, целостность проводов и подключение датчика. Часто причина — обрыв в гофре или неправильная полярность. Используйте мультиметр для диагностики.
• Можно ли установить терморегулятор в ванной?
  Да, но только в зоне 3 по ПУЭ (далее 60 см от душа/ванны). Используйте модели с защитой IP44 и подключайте через УЗО.
• Как часто нужно обслуживать систему?
  Раз в год проверяйте работу сервоприводов, очищайте коллектор от шлама, контролируйте давление. Электронные компоненты обычно служат 7–10 лет без вмешательства.

Заключение

Подключение терморегулятора к водяному теплому полу — это несложная, но ответственная задача, от которой зависит комфорт, безопасность и экономичность всей системы отопления. Грамотно установленная автоматика позволяет поддерживать идеальную температуру, избегать перегрева и сокращать расходы на отопление. Ключевые моменты — правильный выбор оборудования, аккуратная прокладка проводов и строгое соблюдение схемы подключения.

• Всегда используйте гофру для датчика температуры пола.
• Выбирайте совместимые терморегулятор, датчик и сервопривод.
• Подключайте провода через клеммники, избегая скруток.
• Тестируйте систему до заливки стяжки и закрытия доступа.
• Документируйте схему подключения — это сэкономит время в будущем.
