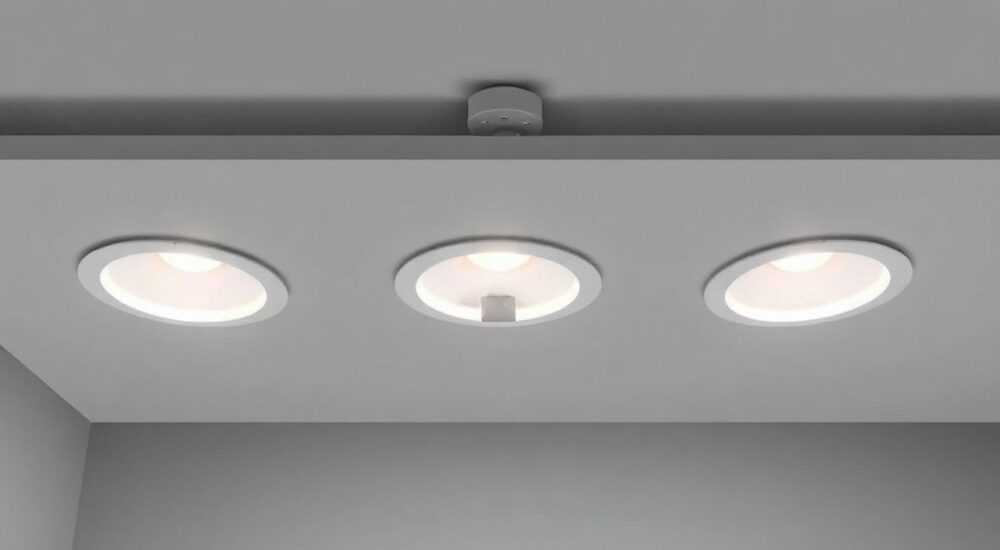

Как подключить точечные светильники к одному выключателю с подсветкой

Точечные светильники — это практичное и стильное решение для современного освещения, особенно в помещениях с подвесными или натяжными потолками. Их популярность обусловлена возможностью точечно акцентировать зоны, создавать мягкое рассеянное свечение и гибко планировать световую схему. Однако при подключении нескольких таких светильников к одному выключателю с подсветкой у многих возникают вопросы: как избежать мерцания, правильно выбрать схему подключения и не допустить перегрузки? Особенно остро эти проблемы проявляются при использовании энергосберегающих или светодиодных ламп.

Основные особенности точечных светильников

Точечные светильники устанавливаются в подвесные, натяжные или гипсокартонные потолки и обеспечивают направленный свет. Они бывают встраиваемыми или накладными, с поворотным механизмом или фиксированным корпусом. Основное преимущество — возможность равномерно распределить освещение по всей площади комнаты без использования одной массивной люстры.
Каждый светильник имеет собственный патрон, чаще всего типа GU5.3 (для галогенных ламп) или GU10 (для светодиодных). Подключение осуществляется параллельно к общей линии питания. Это позволяет при выходе из строя одного элемента не терять работоспособность всей системы. При этом суммарная нагрузка должна соответствовать допустимой мощности автоматического выключателя и сечению провода.
Важно учитывать тип источника света. Галогенные лампы менее чувствительны к малым токам, но потребляют больше энергии и нагреваются. Светодиодные аналоги экономичнее, но могут реагировать на паразитные токи, протекающие через подсветку выключателя. Поэтому при выборе схемы подключения необходимо ориентироваться именно на тип ламп.

Принцип работы выключателя с подсветкой

Выключатель с подсветкой содержит встроенную неоновую лампочку или светодиод, который загорается при разомкнутой основной цепи. Его задача — помочь найти устройство в темноте. Индикатор подключается параллельно контактам выключателя через токоограничивающий резистор.
Когда выключатель выключен, основная цепь разорвана, но через подсветку протекает небольшой ток — порядка 0.5–1 мА. Этого недостаточно для зажигания лампы накаливания, но может хватить, чтобы «подпитывать» конденсатор в блоке питания светодиодной или энергосберегающей лампы. В результате лампа начинает мерцать или слабо светиться даже в выключенном состоянии.
Представьте, что вы легли спать, а в спальне один из точечных светильников периодически мигает. Такое поведение не только раздражает, но и сокращает срок службы лампы. Проблема особенно актуальна в комнатах с натяжными потолками, где замена ламп затруднена.

Проблема мерцания и паразитного потребления

Мерцание точечных светильников после отключения — распространённая проблема, вызванная накоплением заряда в драйвере светодиодной лампы. Паразитный ток от подсветки медленно заряжает входной конденсатор, и когда напряжение достигает порога, лампа кратковременно вспыхивает, после чего процесс повторяется.
Это явление называется «эффект самозапуска» или «паразитное свечение». Оно не опасно с точки зрения электробезопасности, но снижает комфорт и ресурс ламп. По данным исследований, постоянное мерцание может сократить срок службы светодиодной лампы на 30–40%.
Кроме того, через подсветку постоянно потребляется небольшая мощность — около 0.5–1 Вт в год. На уровне одной линии это не критично, но в домах с множеством выключателей с подсветкой суммарный расход может составить до 10 кВт·ч в год.

Схемы подключения к одному выключателю

Существует несколько способов подключения точечных светильников к одному выключателю. Наиболее простой — параллельное соединение всех ламп к общей фазе и нулю через единый выключатель.
Фазный провод подводится к выключателю, затем — к первому светильнику. От него перемычкой — ко второму, и так далее. Нулевой провод идет напрямую от распределительной коробки ко всем светильникам. Заземление (если предусмотрено корпусом) также соединяется последовательно.
Для надежности рекомендуется использовать распределительную коробку с клеммниками WAGO или другими пружинными зажимами. Это исключает окисление контактов и обеспечивает стабильное соединение. Сечение провода должно быть не менее 1.5 мм² для меди при нагрузке до 3.5 кВт.

1. Отключите питание в щитке и проверьте отсутствие напряжения индикатором.
2. Подведите фазу к выключателю, подключите подсветку согласно схеме.
3. От выключателя проложите провод к первому светильнику.
4. Соедините светильники параллельно с помощью клеммников.
5. Подключите нулевой провод от распредкоробки ко всем лампам.
6. Проверьте целостность цепи мультиметром перед включением.

Выбор ламп для стабильной работы

Не все светодиодные лампы одинаково реагируют на подсветку. Производители всё чаще выпускают модели с защитой от мерцания — они содержат встроенную схему фильтрации паразитных токов. Об этом может свидетельствовать маркировка: «анти-мерцание», «no flicker», «для использования с подсветкой».
При покупке обращайте внимание на наличие дросселя или резистора в цоколе. Также предпочтение стоит отдавать лампам с активным драйвером — они лучше справляются с пульсациями. Модели с пассивным драйвером более чувствительны к внешним воздействиям.
Если вы уже установили лампы и столкнулись с мерцанием, не спешите менять всю партию. Достаточно установить один шунтирующий резистор на любую лампу в цепи — этого хватит, чтобы устранить эффект.

Установка шунтирующего резистора

Шунтирующий (или анти-дребезжущий) резистор — это простое и эффективное решение проблемы мерцания. Он подключается параллельно лампе и создаёт альтернативный путь для паразитного тока, не позволяя ему накапливаться в драйвере.
Резистор с сопротивлением 50–100 кОм и мощностью 1–2 Вт подходит для большинства случаев. Его можно установить в распределительной коробке или прямо в корпусе одного из светильников. Главное — обеспечить изоляцию и отсутствие контакта с металлическими частями.
Процесс установки:

• Отключите питание.
• Подключите резистор между фазой и нулём на клеммах любой лампы.
• Заизолируйте соединения термоусадкой.
• Включите питание и проверьте работу.

Альтернатива — использование специального модуля-шунта, который вставляется в патрон вместо лампы. Такие устройства продаются в электромагазинах и легко монтируются.

Частые ошибки и как их избежать

Одна из самых распространённых ошибок — подключение светодиодных ламп без учёта подсветки. Владельцы ожидают стабильной работы, но сталкиваются с мерцанием уже через несколько дней. Другая ошибка — использование слишком тонкого провода (менее 1.5 мм²), что приводит к перегреву при нагрузке более 10 ламп.
Некоторые пытаются решить проблему, отключая подсветку в выключателе. Это работает, но лишает удобства. Более грамотное решение — заменить выключатель на модель без подсветки или использовать шунт.
Также встречается ошибка параллельного подключения подсветки к LED-лампам без ограничительного резистора. Это может привести к пробою драйвера. Всегда проверяйте схему подключения производителя.

Экспертное мнение

При проектировании системы освещения с точечными светильниками необходимо учитывать совокупность факторов: тип ламп, наличие подсветки, длину линии и общую нагрузку. Лучше закладывать запас по мощности — не более 80% от номинала автомата.
Для помещений с повышенной влажностью (ванные, кухни) выбирайте светильники с классом защиты IP44 и выше. Это предотвратит попадание влаги внутрь корпуса и короткое замыкание.
Современные технологии предлагают решения «умного» типа: выключатели с регулируемой подсветкой, диммеры с фильтрацией пульсаций, Wi-Fi-реле. Они позволяют не только управлять светом удалённо, но и исключать паразитные эффекты на программном уровне.
Если вы делаете ремонт «под ключ», доверьте электромонтаж профессионалу. Самостоятельная установка возможна, но требует знаний ПУЭ, умения читать схемы и использовать измерительные приборы.

Вопросы и ответы

Заключение

Подключение точечных светильников к одному выключателю с подсветкой — технически простая, но требующая внимания к деталям задача. Главный вызов — предотвратить мерцание светодиодных ламп, вызванное паразитным током через индикатор. Решение — использование шунтирующего резистора или выбор совместимых ламп.
Соблюдение правил электромонтажа, применение качественных материалов и учёт совместимости оборудования гарантируют стабильную и безопасную работу освещения. Не экономьте на клеммниках, сечении провода и защите — это основа долговечной системы.

• Всегда используйте параллельное подключение для точечных светильников.
• Устанавливайте шунтирующий резистор при использовании LED-ламп и выключателя с подсветкой.
• Применяйте клеммники вместо скруток для надёжности соединений.
• Выбирайте лампы с маркировкой «анти-мерцание» для максимального комфорта.
• Проверяйте схему мультиметром перед подачей напряжения.
