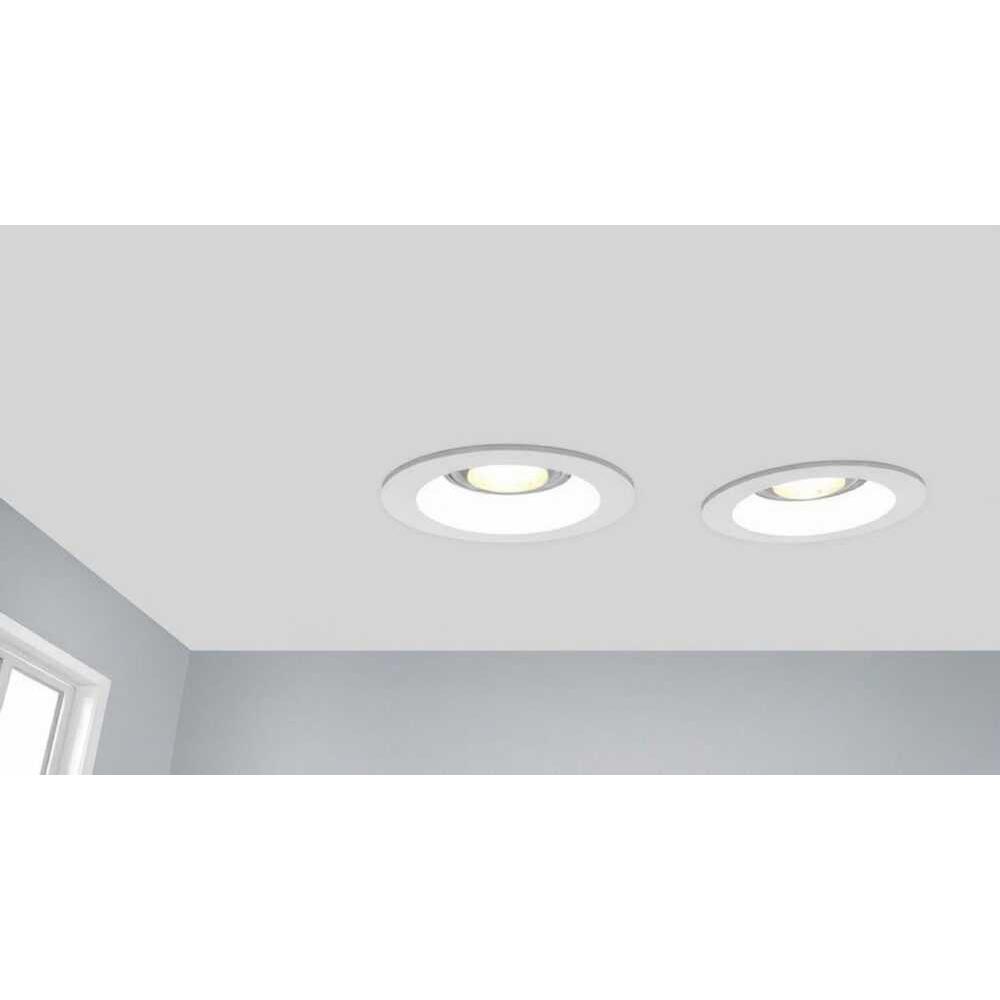

Как подключить точечные светильники на потолке правильно

Точечные светильники — один из самых популярных способов организации освещения на потолках в жилых и коммерческих помещениях. Их компактный размер, универсальность и возможность точечного направления света делают их идеальным решением для зонирования пространства, подчеркивания архитектурных элементов и создания уютной атмосферы. Однако неправильное подключение или монтаж могут привести к перегреву, короткому замыканию, снижению срока службы ламп или даже пожару.

Выбор светильников и ламп

Перед тем как начинать монтаж, важно определиться с типом точечных светильников и ламп. Существует два основных типа конструкций: встраиваемые и накладные. Встраиваемые устанавливаются внутрь потолка и почти не выступают, что особенно актуально для натяжных и подвесных конструкций. Накладные используются в случаях, когда нет возможности заглублять корпус.

Основные виды ламп для точечных светильников:

• Галогенные — дают тёплый свет, но сильно греются и потребляют много энергии.
• Люминесцентные — редко используются сегодня из-за хрупкости и содержания ртути.
• Светодиодные (LED) — самый популярный выбор: энергоэффективны, долговечны, не нагреваются, доступны в разных цветовых температурах.

При выборе светодиодных ламп обратите внимание на параметры:

• Цветовая температура: 2700–3000 К — тёплый белый (для гостиных, спален); 4000 К — нейтральный; 5000–6500 К — холодный белый (подходит для кухни, рабочих зон).
• Индекс цветопередачи (CRI): чем выше (90+), тем естественнее выглядят цвета.
• Угол свечения: 24° — акцентное освещение; 60–120° — общее освещение.

Типы цоколей

Наиболее распространённые цоколи:

• G4, G9 — миниатюрные, используются в маленьких светильниках, часто с напряжением 12 В.
• GU5.3 (MR16) — двухштырьковые, подходят для 12 В (с трансформатором) и 220 В.
• GU10 — стандарт для 220 В, поворотное крепление.
• E14, E27 — резьбовые, встречаются реже в точечниках, но возможны.

Расчёт мощности и количества светильников

Недостаточное количество светильников или чрезмерная нагрузка на сеть — частые ошибки новичков. Чтобы избежать этого, нужно выполнить расчёт освещённости.

Для жилых помещений норма освещённости составляет:

• Гостиная, спальня — 150 люкс;
• Кухня — 300 люкс;
• Ванная — 200 люкс;
• Коридор — 100 люкс.

Формула расчёта общей мощности:

1. Определите площадь помещения (S = длина × ширина).
2. Умножьте S на норму освещённости (в люксах).
3. Разделите результат на световой поток одной лампы (в люменах).

Например, для кухни 6 м²:

• Требуется: 6 × 300 = 1800 лм.
• Если одна LED-лампа даёт 400 лм, понадобится около 5 светильников.

Расположение светильников

Правильное расположение влияет на равномерность освещения:

• От стены — отступ 50–70 см.
• Между собой — шаг 60–100 см, в зависимости от высоты потолка и угла рассеивания.
• Над рабочими поверхностями (например, столешницей) — размещайте ближе, с шагом 50–70 см.

Подготовка инструментов и материалов

Прежде чем начинать монтаж, подготовьте всё необходимое. Работа с электрикой требует точности и безопасности.

Необходимые инструменты:

• Индикаторная отвёртка или мультиметр;
• Круглогубцы, бокорезы;
• Шуруповёрт или дрель (для монтажа на бетоне);
• Строительный нож (для натяжных потолков);
• Рулетка, маркер;
• Клеммы WAGO или колпачки СИЗ для соединения проводов.

Материалы:

• Точечные светильники и лампы;
• Кабель ВВГнг 3×1.5 мм² (для групповой линии);
• Гофрированная труба (при скрытой прокладке);
• Коробки распределительные;
• Автоматический выключатель 10 А (для освещения);
• Диммер (по желанию).

Подготовка потолка

Перед установкой светильников определитесь с типом потолка:

• Бетонный/железобетонный — требуется штробление, фиксация кабеля, использование анкеров.
• Гипсокартонный — легко сверлится, можно прятать провода внутри.
• Натяжной — монтаж только после установки полотна, обязательна термозащита вокруг ламп.
• Подвесной (рейки, кассеты) — светильники устанавливаются в модули.

Монтаж на разных типах потолков

Процесс монтажа отличается в зависимости от конструкции потолка. Рассмотрим основные варианты.

Гипсокартонный потолок

Это самый удобный вариант для установки точечных светильников.

1. Разметьте места установки с учётом шага и отступов.
2. Проложите кабель от распределительной коробки к будущему месту первого светильника. Провод прячьте внутри каркаса.
3. Вырежьте отверстия с помощью коронки по металлу (диаметр указан в инструкции к светильнику).
4. Протяните провод через отверстие.
5. Установите светильник: вставьте в отверстие и зафиксируйте зажимами.

Натяжной потолок

Особенность — монтаж после натяжки полотна.

1. Сначала установите все светильники на базовом потолке (бетон, гипсокартон), оставив провода свободными.
2. Натяните полотно.
3. Только потом — проделайте отверстия в полотне строго по разметке. Используйте термокольца, чтобы материал не рвался и не деформировался от тепла.
4. Подключите лампы и вставьте светильники.

Бетонный потолок

Требует больше усилий:

1. Пробейте штробы для прокладки кабеля.
2. Зафиксируйте кабель алебастровыми или дюбель-хомутами.
3. Высверлите отверстия под светильники перфоратором с алмазной коронкой.
4. Установите светильники на анкеры или дюбели.
5. Подключите провода.

Подключение по схеме: последовательно или параллельно?

Это один из ключевых вопросов. От схемы подключения зависит надёжность всей системы.

Последовательное подключение

Провод идёт от одного светильника к другому. При выходе из строя одной лампы — гаснут все.

• Минусы: ненадёжно, разное напряжение на каждом участке.
• Не рекомендуется для точечных светильников.

Параллельное подключение

Каждый светильник подключается к общей линии напрямую. Это правильный способ.

• Преимущества: если одна лампа перегорела — остальные работают.
• Напряжение одинаковое на всех светильниках.
• Можно использовать диммеры и распределять нагрузку.

Способы реализации:

• Шлейфом — провод проходит через каждый светильник, соединяясь параллельно. Удобно, но требует аккуратности.
• Звездой — от распределительной коробки идёт отдельный провод к каждому светильнику. Надёжнее, но больше расход кабеля.

Заземление и безопасность

Электробезопасность — приоритет номер один. Даже при низком напряжении (12 В) риск существует.

Заземление

• Если светильники металлические — они должны быть заземлены.
• Используйте трёхжильный кабель: фаза, ноль, заземление.
• Провод заземления подключается к корпусу светильника (если есть соответствующий контакт).

Использование трансформаторов

Для ламп на 12 В (G4, MR16) нужен понижающий трансформатор.

• Мощность трансформатора должна быть на 20–30% больше суммарной мощности ламп.
• Устанавливайте трансформатор в доступном месте (не под натяжным потолком).
• Обеспечьте вентиляцию — перегрев сокращает срок службы.

Автоматическая защита

• Линия освещения должна быть защищена автоматом 10 А.
• Желательно использовать УЗО (устройство защитного отключения) — особенно в ванных и кухнях.
• Не подключайте свет и розетки на одну линию.

Ошибки и как их избежать

Даже опытные мастера допускают просчёты. Вот самые частые:

• Неправильный расчёт нагрузки. Подключение 10 светодиодных светильников по 10 Вт = 100 Вт, что допустимо. Но если добавить ещё одну ветку — можно превысить лимит автомата.
• Использование галогенных ламп в натяжных потолках. Перегрев приводит к повреждению полотна уже через несколько дней.
• Скрытые скрутки без распаячных коробок. Все соединения должны быть доступны для обслуживания.
• Отсутствие термоизоляции вокруг светильников. Особенно важно в деревянных домах — риск возгорания.
• Подключение через удлинитель или переноску. Это временная мера, не подходящая для постоянного использования.

Экспертное мнение

Современные тенденции:

• Использование умных светильников с Wi-Fi и управлением через приложение.
• RGB-точки для декоративной подсветки.
• Интеграция с системами «умный дом»: голосовое управление, сценарии освещения.

Вопросы и ответы

Заключение

Подключение точечных светильников — задача, которая требует внимания к деталям, знания электротехники и соблюдения норм безопасности. От правильного выбора ламп и схемы подключения зависит не только комфорт, но и долговечность всей системы. Современные LED-решения позволяют создавать эффективное и стильное освещение, которое будет служить годами.

• Используйте только светодиодные лампы для точечных светильников — они безопасны и экономичны.
• Подключайте светильники параллельно, а не последовательно.
• Все соединения выполняйте с помощью клемм WAGO или в распаячных коробках.
• Учитывайте тип потолка: для натяжных — обязательны термокольца, для деревянных — изоляция.
• При сложных схемах или использовании трансформаторов — консультируйтесь с электриком.
