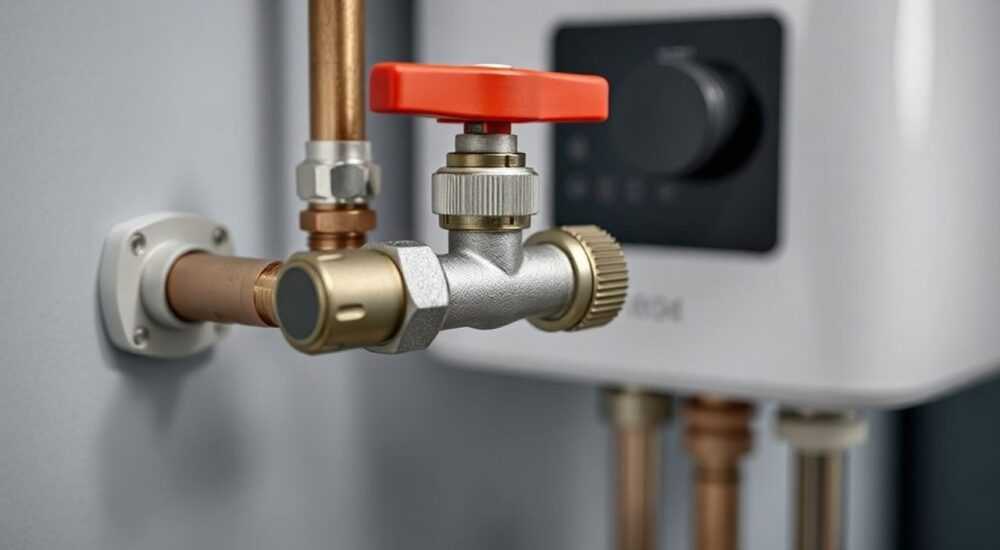

Как подключить трехходовой клапан к котлу

Подключение трехходового клапана к отопительному котлу — важный этап настройки системы обогрева, особенно если требуется регулировать температуру теплоносителя в разных контурах. Такое устройство позволяет направлять поток воды либо в радиаторы, либо в систему тёплого пола, обеспечивая комфорт и энергоэффективность. Правильная установка требует понимания гидравлики, знания схем подключения и соблюдения технических норм.

Что такое трехходовой клапан и зачем он нужен

Трехходовой клапан — это запорно-регулирующая арматура, имеющая три патрубка для подключения трубопроводов. Он используется в системах отопления для перераспределения потока теплоносителя между двумя направлениями. Основная задача — смешивание или разделение потоков с разной температурой, что особенно важно при комбинировании высокотемпературного контура (радиаторы) и низкотемпературного (тёплые полы).

Без такого устройства невозможно стабильно поддерживать комфортную температуру в тёплых полах, ведь котёл нагревает воду до 70–85 °C, а для напольного отопления допустимый предел — 35–45 °C. Клапан решает эту проблему, подмешивая остывшую воду из обратки к горячей подаче, создавая нужный температурный режим.

Устройство работает в паре с термоголовкой или сервоприводом, который получает сигнал от датчика температуры. При достижении заданного значения поток перекрывается или перенаправляется. Это позволяет автоматизировать процесс и избежать перегрева или охлаждения.

Типы трехходовых клапанов: выбор по принципу работы

Существуют два основных типа трехходовых клапанов: смесительные и распределительные. От выбора зависит схема подключения и конечный результат.

Смесительный клапан объединяет два входящих потока в один выходящий. Чаще всего используется для подмеса холодной воды к горячей. Подходит для систем тёплого пола, когда нужно снизить температуру подачи. Устройство имеет два входа (горячий и холодный) и один общий выход.

Распределительный клапан, напротив, делит один входящий поток на два исходящих. Применяется реже, но может быть полезен при сложных схемах с несколькими зонами обогрева. Важно не перепутать типы — неправильный выбор приведёт к нестабильной работе системы.

Кроме того, различают ручные и автоматические модели. Ручные используются в простых системах без автоматики. Автоматические оснащаются сервоприводом и управляются термостатом. Последние обеспечивают точный контроль и рекомендованы для современных котлов с электронным управлением.

Как выбрать подходящий клапан

При выборе ориентируйтесь на тип котла, наличие автоматики и схему отопления. Для газовых и твердотопливных котлов чаще используют смесительные клапаны с сервоприводом. Важно проверить пропускную способность (Kv), которая должна соответствовать мощности системы.

Также обратите внимание на материал корпуса — латунь предпочтительнее, чем силумин, особенно при высоком давлении. Убедитесь, что сервопривод совместим с вашим термостатом по напряжению (24 В или 230 В) и протоколу управления.

Где устанавливать клапан: ключевые правила монтажа

Место установки трехходового клапана критически важно. Ошибка в расположении приведёт к шуму, завоздушиванию или нестабильной работе. Оптимальное место — на подающей линии перед циркуляционным насосом контура тёплого пола или вторичного контура.

Если клапан установлен после насоса, возможно всасывание воздуха и нарушение гидравлического баланса. Кроме того, насос может работать в режиме холостого хода, если клапан перекроет поток. Поэтому стандартная схема: котёл → коллектор → трехходовой клапан → насос → контур.

Направление потока указано на корпусе стрелкой. Убедитесь, что вы соблюдаете его при монтаже. Также важно установить перед клапаном фильтр грубой очистки — механические частицы могут повредить седло и привести к подтеканию.

Требования к месту установки

• Доступ для обслуживания и визуального контроля.
• Горизонтальное положение штока (для термоголовки).
• Минимум 10 см свободного пространства сверху и сбоку.
• Отсутствие вибраций и близости к источникам тепла.

Пошаговая инструкция по подключению к котлу

Подключение выполняется в несколько этапов. Работы проводятся при отключённом котле и слитом теплоносителе.

1. Определите схему подключения. Чаще всего используется смесительная схема: один вход от котла (горячая вода), второй от обратки (остывшая вода), выход — на контур тёплого пола.
2. Установите фильтр-грязевик на подающей линии перед клапаном. Это защитит механизм от загрязнений.
3. Закрепите клапан с учётом направления потока. Используйте накидные гайки (американки) для удобства демонтажа.
4. Подключите трубопроводы с помощью полипропиленовых, металлопластиковых или медных труб. Обеспечьте герметичность соединений.
5. Установите циркуляционный насос после клапана, на подающей линии к контуру.
6. Подключите сервопривод к термостату согласно схеме. Проверьте полярность и напряжение.
7. Заполните систему теплоносителем, удалите воздух через краны Маевского.
8. Проведите пробный запуск и проверьте работу при разных температурных режимах.

Настройка термоголовки

Если используется термоголовка с выносным датчиком, установите его на подающей трубе после клапана. Задайте желаемую температуру (обычно 35–45 °C для тёплого пола). Настройка выполняется вращением регулятора или через меню электронного блока.

Распространённые ошибки и как их избежать

Даже опытные монтажники допускают ошибки при подключении трехходового клапана. Ниже — самые частые проблемы и пути их решения.

• Неправильное направление потока. Установка против стрелки вызывает шум и неполное перекрытие. Всегда проверяйте маркировку на корпусе.
• Отсутствие фильтра. Грязь быстро выводит клапан из строя. Фильтр-грязевик — обязательный элемент.
• Установка после насоса. Создаёт риск кавитации и нарушает работу сервопривода. Ставьте клапан до насоса.
• Несовместимость с автоматикой. Сервопривод должен поддерживать тот же протокол, что и термостат (например, OpenTherm).
• Игнорирование гидравлического сопротивления. Клапан создаёт дополнительное сопротивление. Убедитесь, что насос справляется с нагрузкой.

Шум в системе: причины и решение

Если после запуска появились шумы, проверьте:

• Правильность монтажа (стрела на корпусе).
• Наличие воздуха в системе.
• Скорость потока — слишком высокая скорость вызывает гидравлический шум.
• Качество теплоносителя — жёсткая вода приводит к образованию накипи.

Экспертное мнение

Современные котлы, особенно конденсационные, чувствительны к температуре обратки. Если она слишком низкая, в теплообменнике образуется конденсат, что полезно, но только при правильной организации потока. Неправильно подключённый клапан может привести к тому, что холодная вода будет поступать прямо в котёл, вызывая коррозию.

Поэтому эксперты рекомендуют использовать узлы подмеса с байпасом и балансировочным вентилем. Это позволяет поддерживать минимальную температуру обратки, защищая котёл и повышая КПД.

Вопросы и ответы

Заключение

Подключение трехходового клапана к котлу — ответственный процесс, требующий знаний и внимания к деталям. Правильно выбранный и установленный клапан обеспечивает стабильную температуру, продлевает срок службы котла и повышает комфорт в доме. Особенно это актуально для систем с тёплыми полами и несколькими зонами отопления.

Важно не только выполнить монтаж, но и настроить систему, проверить совместимость компонентов и устранить возможные гидравлические дисбалансы. Экономия на качестве арматуры или игнорирование фильтра может привести к дорогостоящему ремонту.

• Используйте смесительный клапан для тёплого пола и других низкотемпературных контуров.
• Устанавливайте клапан до насоса, с фильтром и с учётом направления потока.
• Выбирайте автоматические модели с сервоприводом для точного контроля.
• Обеспечьте совместимость с котлом и термостатом.
• Регулярно проводите техническое обслуживание для долгой работы системы.
