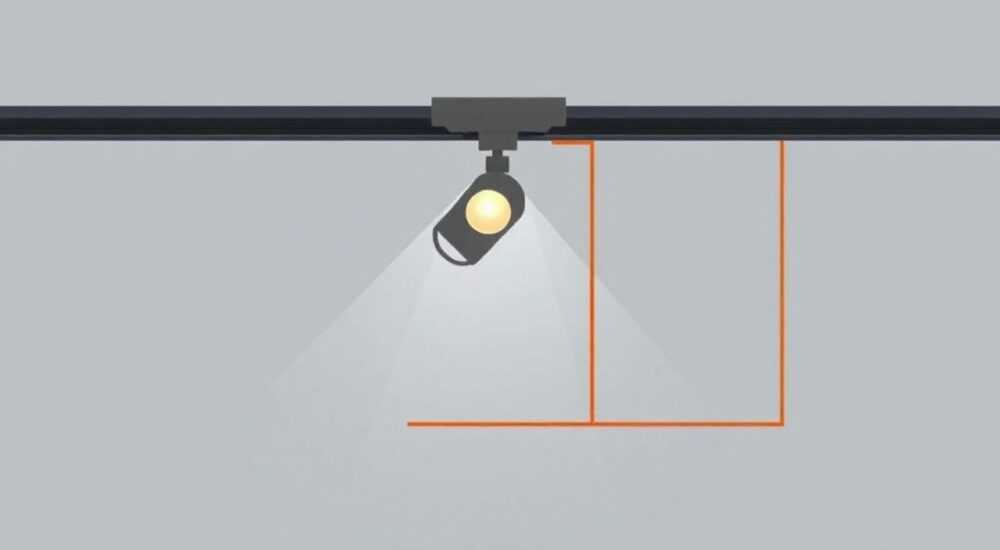

Как подключить трековый светильник на шинопроводе к сети 220в

Подключение трекового светильника к сети 220 В — это ответственный процесс, требующий знания электротехники и соблюдения правил безопасности. Неправильный монтаж может привести к короткому замыканию, выходу оборудования из строя или даже пожару. Главное — использовать шинопровод, совместимый с напряжением сети, правильно подключить его через распределительную коробку или автоматический выключатель и обеспечить надежную фиксацию контактов.

Что такое трековый светильник и шинопровод

Трековые светильники — это модульные системы освещения, в которых один или несколько источников света перемещаются по специальной направляющей — шинопроводу. Такие системы широко применяются в торговых залах, галереях, офисах и современных жилых интерьерах благодаря своей гибкости и эстетике. Шинопровод передает электроэнергию по медным токопроводящим полосам, встроенным в алюминиевый или пластиковый профиль.

Каждый светильник в системе подключается к шине через контактные зажимы, которые автоматически замыкают цепь при установке на трек. Системы бывают одно-, двух- и трехфазными, но в быту чаще всего используются однофазные на 220 В. Важно понимать, что сам шинопровод не является источником питания — он лишь проводник, который нужно правильно интегрировать в электросеть.

Выбор типа шинопровода зависит от планируемой нагрузки, дизайна помещения и количества светильников. Есть скрытые, потолочные, подвесные и настенные варианты. Также различают шины с изолированными и неизолированными контактами — последние требуют повышенной осторожности при монтаже.

Типы шинопроводов по конфигурации

• Прямые шины — стандартные отрезки длиной 1–3 метра, соединяются между собой для создания линии нужной протяженности.
• Угловые и поворотные элементы — позволяют изменять направление трека под углом 90° или 45°, сохраняя электрический контакт.
• Разветвители — Т-образные или крестообразные переходники для создания сложных композиций освещения.
• Концевые заглушки — изолируют крайние контакты, предотвращая попадание пыли и случайное прикосновение.

Подготовка к подключению

Перед началом работ необходимо провести тщательную подготовку: определить место установки, рассчитать нагрузку, выбрать комплектующие и подготовить инструменты. От качества подготовки зависит безопасность и долговечность системы.

Оцените общую мощность светильников, которые будут подключены к шине. Например, если вы используете 5 светодиодных спотов по 12 Вт каждый, суммарная нагрузка составит 60 Вт. При напряжении 220 В ток будет около 0,27 А — это легко выдержит любой стандартный кабель сечением 1,5 мм². Однако если вы планируете подключить более 10 светильников, стоит перейти на кабель 2,5 мм² и выделить отдельную линию в щитке.

Обязательно установите автоматический выключатель (АВ) номиналом 6–10 А и, по возможности, устройство защитного отключения (УЗО). Это защитит систему от перегрузки и утечки тока. Подключение должно выполняться через распределительную коробку, где будут соединены провода от щитка и шинопровода.

Шаги подключения трекового светильника

Подключение трековой системы — процесс последовательный, но простой при наличии базовых навыков. Ниже приведен пошаговый алгоритм для однофазной системы на 220 В.

1. Отключите питание в щитке. Используйте индикаторную отвертку, чтобы убедиться, что напряжение отсутствует.
2. Закрепите шинопровод на потолке или стене с помощью кронштейнов. Следите за горизонтальностью — используйте уровень.
3. Подведите кабель к месту подключения. Обычно это один из концов шины или центральная точка, где предусмотрен разъем.
4. Подключите фазу (L), ноль (N) и заземление (PE) к соответствующим клеммам шинопровода. Полярность важна: перепутанные провода могут вызвать сбой в работе диммеров или блоков питания.
5. Закройте клеммную коробку и установите концевую заглушку на противоположный конец шины.
6. Установите светильники на трек, аккуратно защелкнув их на нужных позициях.
7. Включите питание и проверьте работу. Все светильники должны загореться равномерно.

Если система включает диммер или контроллер RGB, подключайте его между шинопроводом и сетью. Для цифровых систем (например, DALI или 0–10 В) требуется дополнительный блок управления, который также должен быть подключен к питанию и шине.

Как проверить правильность подключения

• Используйте мультиметр для проверки наличия напряжения на шине (между контактами L и N).
• Убедитесь, что нет короткого замыкания между фазой и корпусом.
• Проверьте, не греются ли клеммы после 10–15 минут работы.
• Протестируйте все светильники — они должны включаться одновременно и без мерцания.

Ошибки и как их избежать

Даже опытные мастера допускают ошибки при монтаже трековых систем. Ниже — самые распространенные проблемы и способы их устранения.

• Подключение без автомата или УЗО — грубое нарушение ПУЭ. При перегрузке возможен перегрев кабеля и возгорание. Всегда используйте защиту.
• Использование несоответствующего сечения кабеля — при большой нагрузке кабель нагревается, теряется напряжение. Рассчитывайте сечение по формуле: I = P / U, затем выбирайте кабель по таблице ПУЭ.
• Неплотное соединение в клеммах — приводит к искрению и окислению контактов. Затягивайте винты с рекомендованым моментом (обычно 0,5–0,8 Н·м).
• Подключение к трёхфазной шине от однофазной сети — можно, но только одну фазу. Остальные контакты должны быть изолированы.
• Установка светильников на изолированный участок шины — например, после разрыва или в месте изгиба. Убедитесь, что токопроводящие полосы непрерывны.

Частые вопросы при монтаже

• Можно ли подключить шинопровод к существующей люстре? Да, если есть доступ к проводке. Но лучше выделить отдельную линию.
• Как соединить две шины? Используйте специальные муфты или клеммные коробки. Прямая скрутка недопустима.
• Можно ли сделать шину длиннее 15 метров? Можно, но при этом возрастает риск просадки напряжения. Для длинных линий подключайте питание с обоих концов.

Экспертное мнение

Интервью с Еленой Петровой, дизайнером освещения, 15 лет опыта

• — Какие трековые системы вы считаете наиболее надежными?
  Я предпочитаю продукцию европейских брендов: Zumtobel, ERCO, Fagerhult. Они используют качественные материалы, имеют четкую маркировку контактов и сертифицированы по безопасности.
• — На что обращать внимание при проектировании?
  Всегда начинайте с плана. Укажите расположение светильников, рассчитайте нагрузку, продумайте точки подключения. Не забывайте про будущее обслуживание — к шине должен быть доступ.
• — Какие новинки в этой сфере?
  Сейчас активно развиваются цифровые шины с протоколами DALI и Bluetooth Mesh. Они позволяют управлять светом через смартфон, программировать сцены и интегрировать с «умным домом».

Вопросы и ответы

Заключение

Подключение трекового светильника к сети 220 В — задача выполнимая, но требующая внимания к деталям. Успешный монтаж начинается с правильного выбора оборудования, расчета нагрузки и соблюдения норм безопасности. Ключевые моменты — использование защитного автомата, качественного кабеля и надежных соединений.

Современные трековые системы предлагают широкие возможности для дизайна и функциональности, но их эффективность напрямую зависит от качества установки. Не пренебрегайте инструкциями производителя и нормативными документами.

• Всегда отключайте питание перед монтажом.
• Используйте автоматический выключатель и УЗО.
• Соблюдайте полярность и сечение кабеля.
• Проверяйте контакты мультиметром.
• Планируйте систему с запасом по мощности.
