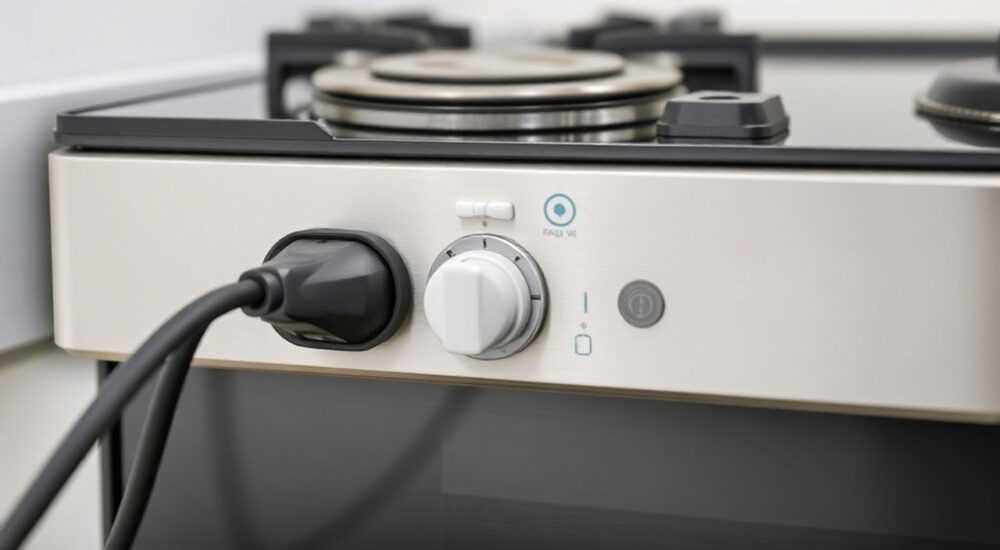

Как подключить варочную панель к вилке 3 провода

Варочная панель — важный элемент современной кухни, требующий правильного и безопасного подключения к электросети. Многие модели поставляются без вилки, так как рассчитаны на прямое подключение к силовой линии через клеммную коробку или розетку повышенной мощности. Однако у некоторых пользователей возникает вопрос: можно ли и как подключить варочную панель с тремя проводами (фаза, ноль, земля) к стандартной бытовой вилке? Ответ зависит от мощности прибора, типа сети в доме и соблюдения норм ПУЭ.

Особенности подключения варочной панели

Варочные панели потребляют значительную мощность — от 3 до 10 кВт. Это делает их одними из самых энергозатратных приборов на кухне. В отличие от чайников или микроволновок, они работают длительное время, что увеличивает нагрузку на электросеть. Поэтому подключение должно соответствовать строгим нормам безопасности.

Большинство производителей поставляют панели без вилки, предлагая подключать их напрямую к клеммной колодке через гибкий кабель. Такой способ обеспечивает максимальную надёжность и минимизирует риск перегрева контактов. Однако если вы планируете использовать вилку, важно понимать, что это возможно только при выполнении ряда условий.

Мощность устройства играет ключевую роль. Приборы мощностью до 3,5 кВт могут подключаться через стандартную евророзетку (16 А). Более мощные модели требуют силовых разъёмов на 25–32 А, которые физически отличаются от бытовых. Использование неподходящей вилки может привести к оплавлению контактов, возгоранию и выходу техники из строя.

Трехпроводная система: что это значит?

Трехпроводная система питания предполагает наличие трёх жил: фаза (L), ноль (N) и защитное заземление (PE). Это стандарт для большинства современных квартир с однофазным питанием. В старых домах может встречаться двухпроводная сеть (без заземления), что создаёт серьёзные риски при эксплуатации мощной техники.

Цветовая маркировка проводов:

• Фаза (L) — обычно коричневый, чёрный или красный;
• Ноль (N) — синий или голубой;
• Земля (PE) — жёлто-зелёный.

При подключении важно не перепутать провода. Ошибки в коммутации могут привести к короткому замыканию, поражению током или повреждению электроники панели. Особенно критично подключение заземления — оно защищает пользователя от удара током при пробое изоляции.

Если ваша квартира оснащена системой TN-C-S или TN-S, то заземление уже есть в щитке. В домах с устаревшей системой TN-C необходимо модернизировать электропроводку, чтобы обеспечить безопасное подключение.

Когда можно использовать вилку?

Использование вилки оправдано только в определённых случаях. Главный критерий — мощность варочной панели. Если она не превышает 3,5 кВт, можно применять вилку типа CEE 7/7 (стандартная «евровилка» на 16 А). Для более мощных моделей требуется силовая вилка Schuko на 25 или 32 А.

Также важно наличие отдельной линии электропитания. Варочная панель должна подключаться через автоматический выключатель на 16–32 А и УЗО (устройство защитного отключения) с током утечки 30 мА. Кабель должен быть медным, трёхжильным, сечением не менее 2,5 мм² (до 4 мм² для мощных моделей).

Если вилка используется, она должна быть качественной, с керамическими или термостойкими контактами. Дешёвые пластиковые вилки при длительной нагрузке оплавляются, создавая пожароопасную ситуацию.

Пошаговая инструкция: как подключить панель к вилке

Перед началом работ обязательно отключите питание на щитке и проверьте отсутствие напряжения индикаторной отвёрткой.

Шаг 1: Подготовка инструментов и материалов

• Силовая вилка на 16–32 А (в зависимости от мощности);
• Гибкий медный кабель ПВС или ШВВП 3×2,5 мм² (или 3×4 мм²);
• Клеммы НШВИ (опционально, для надёжного контакта);
• Индикаторная отвёртка, кусачки, отвёртка, нож для зачистки.

Шаг 2: Подключение кабеля к варочной панели

На задней панели устройства расположена клеммная колодка. Обычно она закрыта крышкой. Подключение выполняется следующим образом:

1. Зачистите концы кабеля на 1 см.
2. Подключите провода к клеммам: L1 (или L) — фаза, N — ноль, ⏚ — земля.
3. Если панель трёхфазная, но вы используете однофазную сеть, объедините все фазные клеммы перемычкой (обычно идёт в комплекте).
4. Затяните винты, но не перетягивайте — можно повредить клемму.

Шаг 3: Подключение вилки

• Разберите вилку, сняв корпус.
• Зачистите второй конец кабеля.
• Подключите провода: фазу — к боковому контакту (часто обозначен буквой L), ноль — к другому боковому (N), землю — к центральному верхнему контакту (⏚).
• Зафиксируйте кабель хомутом внутри вилки, чтобы исключить обрыв при натяжении.
• Соберите корпус.

Шаг 4: Тестирование и ввод в эксплуатацию

• Убедитесь, что все соединения надёжны.
• Включите автомат на щитке.
• Проверьте работу панели на минимальной мощности.
• Проконтролируйте нагрев вилки и розетки в течение первых 10 минут.

Типичные ошибки и как их избежать

Несмотря на кажущуюся простоту, подключение варочной панели связано с множеством подводных камней. Вот самые распространённые ошибки:

• Использование вилки на 16 А для панели мощнее 3,5 кВт. Результат — перегрев, оплавление, пожар. Решение: применяйте только силовые вилки 25–32 А.
• Подключение без заземления. Это нарушает ПУЭ и ставит под угрозу жизнь. Решение: организуйте контур заземления или модернизируйте щиток.
• Плохой контакт в клеммах. Приводит к искрению и перегреву. Решение: используйте клеммы НШВИ и затягивайте винты с усилием.
• Подключение к общей розеточной группе. Перегрузка линии. Решение: прокладывайте отдельный кабель от щитка.
• Игнорирование инструкции производителя. Может лишить гарантии. Всегда сверяйтесь с руководством.

Экспертное мнение

Профессионалы настоятельно рекомендуют отказаться от временных решений. Даже если сейчас всё работает, длительная нагрузка приведёт к деградации контактов. Особенно это касается кухонь с частым использованием плиты. Инвестиции в правильную установку окупаются безопасностью и долговечностью.

Вопросы и ответы

Заключение

Подключение варочной панели к вилке с тремя проводами возможно, но только при соблюдении строгих условий: ограничение по мощности, использование качественной силовой вилки, наличие отдельной линии с УЗО и заземлением. Без этих мер вы рискуете не только техникой, но и безопасностью своей семьи.

Современные нормы ПУЭ и требования производителей направлены на минимизацию рисков. Прямое подключение — наиболее надёжный способ. Но если вы выбираете вариант с вилкой, делайте это осознанно, с учётом всех технических нюансов.

• Мощность панели до 3,5 кВт — можно использовать вилку на 16 А.
• Для более мощных моделей — только силовые вилки 25–32 А.
• Обязательно наличие заземления, УЗО и отдельного автомата.
• Кабель — медный, сечением от 2,5 мм².
• При сомнениях — обращайтесь к профессиональному электрику.
