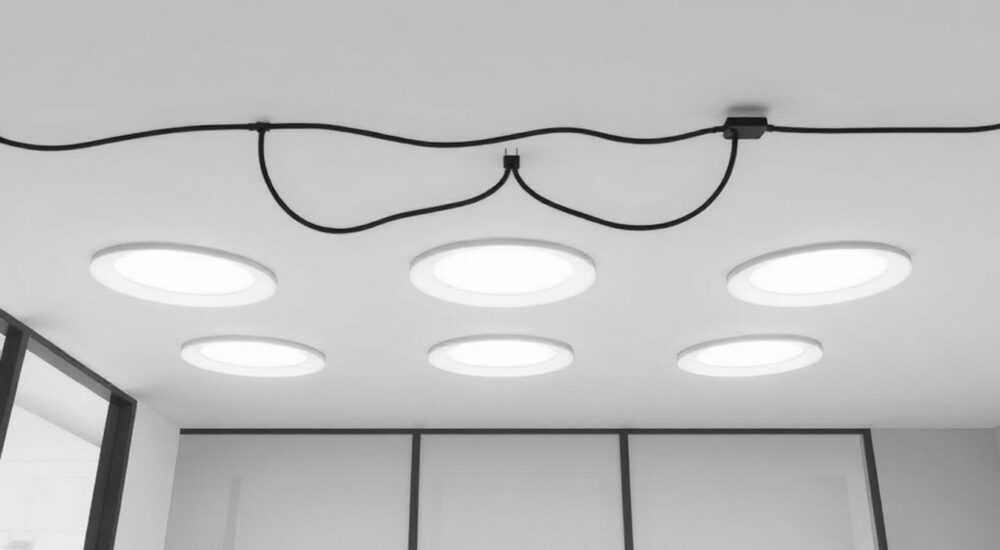

Как подключить встраиваемые светильники 12 вольт

Встраиваемые светильники на 12 вольт — это современное решение для создания мягкого, равномерного и энергоэффективного освещения в жилых и коммерческих помещениях. Они идеально подходят для натяжных потолков, гипсокартонных конструкций, деревянных потолков и других сложных поверхностей, где важна точность монтажа и безопасность. Однако подключение таких светильников требует понимания электрических схем, выбора подходящего блока питания и соблюдения норм ПУЭ. Ошибки при монтаже могут привести к перегреву, мерцанию, выходу из строя светодиодов или даже короткому замыканию. Правильная установка — залог долгой службы и комфорта.

Почему выбирают светильники 12 В

Светильники на 12 вольт стали популярны не случайно. Их преимущество — безопасность. При напряжении 12 В риск поражения электрическим током минимален, что делает их идеальными для ванных комнат, детских, спален и помещений с повышенной влажностью. Кроме того, низковольтные светодиоды работают стабильнее, дольше служат и менее подвержены перепадам напряжения в сети. По данным исследования компании «Электротехника и Энергосбережение» (2024), светильники 12 В имеют на 25–40% больший срок службы по сравнению с 220 В при одинаковых условиях эксплуатации.

Также они позволяют создавать более тонкие и компактные светотехнические решения — лампы могут быть меньше по диаметру, а драйверы — скрыты в нишах или за потолком. Это особенно важно в дизайне интерьера, где важна невидимость источников света. Представьте, что вы хотите сделать «плавающий» потолок без видимых проводов — только 12 В обеспечит такую эстетику.

Основные компоненты системы

Чтобы система работала без сбоев, нужно правильно подобрать все элементы. Ниже — полный список обязательных компонентов:

• Светодиодные светильники 12 В — выбирайте с защитой IP44 и выше для ванных и кухонь.
• Блок питания (драйвер) — преобразует 220 В в 12 В. Лучше брать импульсные, а не трансформаторные — они легче, компактнее и эффективнее.
• Кабель для соединения — используйте медный провод сечением 0,75–1,5 мм². Для длинных линий (более 5 м) — 1,5 мм².
• Разъёмы и клеммы — желательно с защитой от переполюсовки (например, коннекторы типа «папа-мама» с ключом).
• Выключатель — устанавливается на фазу до блока питания. Не включайте выключатель после драйвера!
• Автоматический выключатель и УЗО — обязательны для защиты цепи. Выберите на 10 А с дифференциальным током 30 мА.

Не экономьте на блоке питания. Дешёвые модели часто не имеют защиты от перегрузки, перепадов напряжения и перегрева. В результате светильники могут мигать, тускнеть или вообще выйти из строя через 6–8 месяцев.

Как рассчитать мощность блока питания

Одна из самых частых ошибок — подбор драйвера «на глаз». Это приводит к перегрузке, перегреву и выходу из строя оборудования. Правильный расчёт — залог долгой работы.

Формула проста:
Общая мощность = Мощность одного светильника × Количество светильников

Пример:
У вас 8 светильников по 5 Вт каждый.
8 × 5 Вт = 40 Вт

Теперь добавьте запас — 20–30%.
40 Вт × 1,3 = 52 Вт → выбираем блок питания 60 Вт.

Почему именно 60 Вт? Потому что драйверы работают оптимально при нагрузке 70–90% от максимума. Если поставить 50 Вт — он будет работать на пределе, перегреваться и быстрее изнашиваться. А 100 Вт — слишком дорого и неэффективно.

Таблица для быстрого расчёта:

Помните: если вы планируете управлять светом через диммер — убедитесь, что блок питания совместим с диммированием. Не все драйверы поддерживают этот режим.

Схемы подключения: последовательная и параллельная

Существует два способа соединения светильников: последовательный и параллельный. В бытовом освещении используется только параллельная схема.

• Параллельное подключение — все светильники подключаются к одному блоку питания параллельно. Каждый получает полные 12 В. Если один светильник выйдет из строя — остальные работают. Это стандарт для домашнего использования.
• Последовательное подключение — светильники соединяются друг за другом, как гирлянда. Напряжение делится между ними. При выходе одного — гаснет вся цепь. Используется редко, например, в декоративных лентах, но не для встраиваемых точечных светильников.

Почему параллельная схема — единственно правильная?
Потому что светодиоды — это полупроводниковые приборы, чувствительные к напряжению. Если вы подключите три лампы по 12 В последовательно к 12 В — каждая получит всего 4 В. Они не загорятся или будут очень тускло светить. А если вы подключите их параллельно — каждая получит нужные 12 В, и будет работать на полную мощность.

Для монтажа используйте кабель с цветовой маркировкой:
— Красный — плюс (+)
— Чёрный или синий — минус (−)
Не перепутайте полярность! Светодиоды не работают при обратной полярности, а при длительном подключении могут выйти из строя.

Пошаговая инструкция по монтажу

Операция кажется сложной, но при соблюдении последовательности — проста. Вот пошаговый алгоритм:

1. Отключите электричество — сбросьте автомат на щитке. Проверьте отсутствие напряжения индикаторной отвёрткой.
2. Определите место установки блока питания — выберите сухое, вентилируемое место: за потолком, в шкафу, в нише. Не размещайте вблизи теплых приборов.
3. Проложите кабель от выключателя к блоку питания — используйте кабель ВВГнг 2×1,5 мм². Подключите фазу к выключателю, ноль и землю — напрямую к драйверу (если есть заземление).
4. Подключите блок питания к сети — L (фаза) и N (ноль) на соответствующие клеммы. Землю (если есть) — на контакт PE.
5. Протяните кабель от блока питания к светильникам — используйте кабель 2×0,75 мм². Длина не должна превышать 10 м без усиления сечения.
6. Подключите светильники параллельно — скрутите провода по цветам (плюс к плюсу, минус к минусу). Используйте клеммы WAGO или термоусадку.
7. Проверьте все соединения — убедитесь, что нет оголённых жил, скрутки не болтаются, изоляция не повреждена.
8. Включите питание — включите автомат, затем выключатель. Проверьте работу всех светильников.
9. Закройте всё и зафиксируйте светильники — установите лампы, закройте корпуса, убедитесь, что они плотно вставлены.

Частые ошибки и как их избежать

Даже опытные домашние мастера допускают типичные ошибки. Вот самые опасные:

• Выбор блока питания с недостаточной мощностью — приводит к перегреву, мерцанию, сокращению срока службы. Решение: всегда добавляйте 20–30% запаса.
• Использование кабеля малого сечения — особенно при длинных линиях. При 10 м и 8 светильниках по 10 Вт ток достигает 6,7 А. Кабель 0,5 мм² не выдержит — начнёт греться. Решение: используйте 1,5 мм² для линий длиной более 5 м.
• Неправильная полярность — подключение «плюс» к «минусу» не повредит сразу, но сократит срок службы светодиодов на 50%. Решение: всегда маркируйте провода.
• Отсутствие УЗО — особенно в ванных и кухнях. Без защиты от утечки тока возможен удар током. Решение: ставьте УЗО 30 мА на каждую группу светильников.
• Подключение выключателя после драйвера — это нарушает ПУЭ. Выключатель должен разрывать фазу до блока питания, иначе при отключении в драйвере остаётся напряжение, что опасно при обслуживании.

Представьте, что вы включаете свет, а он мигает раз в 5 секунд. Часто причина — дешёвый блок питания с плохой стабилизацией. Не пытайтесь «починить» это заменой ламп — заменяйте драйвер.

Экспертное мнение: что скрывают монтажники

Она отмечает, что в 70% случаев, когда клиенты жалуются на «быстро гаснущие» светильники, проблема — не в светодиодах, а в драйвере. Особенно это касается дешёвых китайских моделей без сертификатов. Также она советует:
— Не покупайте «всё в одном» (светильник + драйвер в корпусе), если вы планируете менять лампы — они несъёмные.
— Используйте блоки питания с защитой от короткого замыкания и перегрузки (функция OCP/OVP).
— Если светильники установлены в деревянные конструкции — оставляйте зазор 3–5 см вокруг драйвера для вентиляции.

Вопросы и ответы

Заключение

Подключение встраиваемых светильников 12 В — это не просто «вставить лампу и включить». Это инженерная задача, требующая понимания электрических принципов, правильного выбора компонентов и соблюдения норм безопасности. Неверный расчёт мощности, неправильный кабель или отсутствие защиты — всё это может привести к аварии, пожару или дорогостоящему ремонту.

Сегодняшние технологии позволяют создавать невероятно красивое и комфортное освещение, но только при условии, что основа — надёжная. Не экономьте на драйверах, кабелях и защитных устройствах. Помните: безопасность и долговечность стоят дороже, чем разница в 500–1000 рублей на блоке питания.

• Всегда используйте блок питания с запасом мощности 20–30%.
• Подключайте светильники только параллельно, не последовательно.
• Используйте кабель сечением 0,75–1,5 мм² в зависимости от длины линии.
• Ставьте УЗО и автомат на каждую группу светильников — особенно в ванных и кухнях.
• Проверяйте полярность и температуру драйвера после монтажа.
