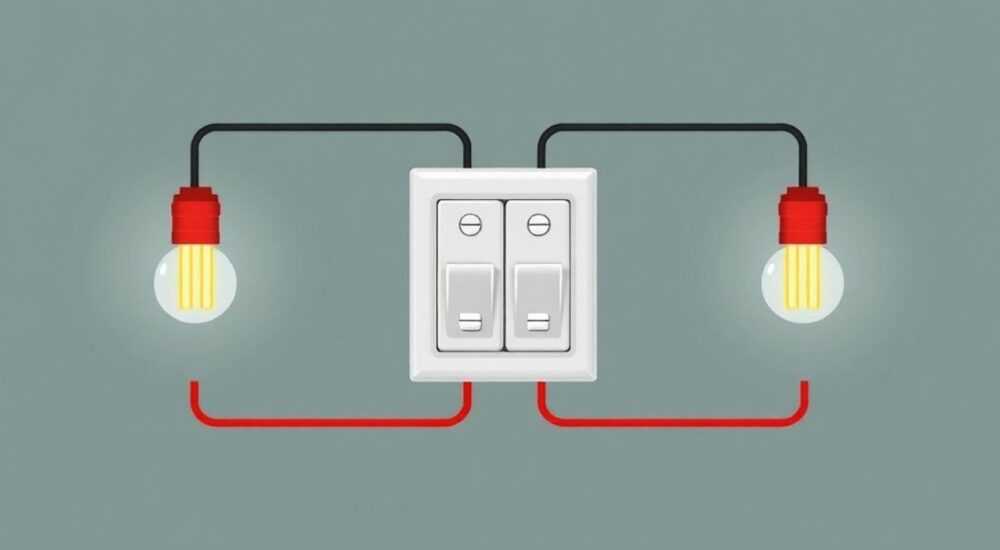

Как подключить выключатель двойной на два светильника

Подключение двойного выключателя к двум светильникам — распространённая задача при ремонте или модернизации электропроводки в доме. Эта схема позволяет управлять освещением в одной комнате раздельно: например, включать одну люстру, вторую или обе одновременно. Правильно выполненный монтаж обеспечивает удобство, безопасность и долговечность работы системы.

Принцип работы двойного выключателя

Двойной выключатель предназначен для управления двумя группами светильников из одного места. В отличие от одноклавишного устройства, он имеет две независимые клавиши, каждая из которых замыкает или размыкает свою электрическую цепь. Это позволяет, например, включать только часть ламп в люстре или управлять светом в разных зонах помещения — над рабочей поверхностью и в зоне отдыха.

Конструктивно двойной выключатель состоит из двух контактных групп: одна общая фаза подаётся на вход, а затем через каждую клавишу направляется к своему светильнику. При этом нулевой провод и заземление (если есть) подключаются напрямую к светильникам, минуя выключатель. Такое разделение соответствует требованиям ПУЭ (Правил устройства электроустановок) и обеспечивает безопасную эксплуатацию.

Существуют различные типы двойных выключателей: внутренние (встраиваемые в стену) и наружные (накладные). Выбор зависит от типа проводки — скрытой или открытой. Также важна степень защиты (IP), особенно если устройство устанавливается в ванной или на улице.

Подготовка к монтажу: инструменты и материалы

Перед началом работ необходимо подготовить весь необходимый инструмент и материалы. Отсутствие нужных элементов может привести к задержкам или некачественному соединению, что повышает риск перегрева или короткого замыкания.

Основной список инструментов:

• Отвёртка с индикатором напряжения (для проверки наличия тока);
• Кросс-отвёртки и плоские отвёртки;
• Строительный нож или stripper для зачистки изоляции;
• Мультиметр (для точной проверки цепи);
• Пассатижи и бокорезы;
• Уровень — чтобы выключатель был установлен ровно.

Из материалов понадобятся:

• Двойной выключатель (лучше выбирать с подсветкой при необходимости);
• Кабель ВВГнг 3×1.5 мм² (фаза, ноль, земля) или 2×1.5 мм² (если заземления нет);
• Клеммные колодки WAGO или винтовые зажимы;
• Подрозетники (для скрытой установки);
• Изолента или термоусадочные трубки.

Особое внимание стоит уделить выбору кабеля. Сечение 1.5 мм² подходит для нагрузки до 3.3 кВт, что достаточно для большинства бытовых светильников. Если используются мощные светодиодные панели или галогенные лампы, лучше взять 2.5 мм².

Схема подключения двойного выключателя на два светильника

Правильная схема подключения — залог безопасной и долговечной работы. Основа схемы: фаза с распределительной коробки подаётся на общий вход выключателя, затем разделяется на два направления — к первому и второму светильнику. Нулевой провод идёт напрямую к обоим светильникам.

Ниже приведена стандартная схема:

Если используется одна люстра с двумя группами ламп, схема остаётся той же — просто вместо двух отдельных светильников будет один корпус с двумя выводами.

Пошаговая инструкция по монтажу

Теперь рассмотрим, как подключить двойной выключатель к двум светильникам пошагово. Работа требует внимания и соблюдения техники безопасности.

1. Отключите питание. На распределительном щите найдите автомат, отвечающий за освещение в комнате, и переведите его в положение «выкл». Повесьте табличку «Не включать! Идёт работа».
2. Проверьте отсутствие напряжения. Индикаторной отвёрткой убедитесь, что на проводах нет фазы. Лучше дополнительно использовать мультиметр.
3. Установите подрозетник (если нужно). Для скрытой проводки высверлите отверстие в стене, уложите подрозетник и зафиксируйте алебастровым раствором.
4. Проложите кабели. Заведите в подрозетник три провода: от распределительной коробки (фаза), и два отвода к светильникам. Убедитесь, что запас провода — не менее 10 см.
5. Подключите выключатель. Зачистите концы проводов на 1–1.5 см. Коричневый (фаза) — на общий вход (часто обозначен буквой L). Красный и серый — на выходы первой и второй клавиши соответственно.
6. Подключите светильники. В распределительной коробке объедините все синие провода (нули). Фазные провода от выключателя подключите к соответствующим фазным контактам каждого светильника. Жёлто-зелёные — к заземлению корпуса.
7. Уложите выключатель в подрозетник. Аккуратно заправьте провода, закрепите механизм винтами, установите клавиши и рамку.
8. Включите питание и протестируйте. Поочерёдно включайте клавиши, проверяя работу каждого светильника.

Если один из светильников не работает, отключите питание и проверьте:

• Правильность подключения фазы на входе;
• Целостность кабеля (возможен обрыв);
• Качество соединений в коробке (слабый контакт — частая причина отказа).

Распространённые ошибки и как их избежать

Даже опытные электрики допускают ошибки при монтаже. Ниже — самые частые проблемы и способы их устранения.

• Перепутаны фаза и ноль на входе. Это может привести к тому, что светильник будет «фонить» даже при выключенном состоянии. Решение: проверить мультиметром и исправить подключение.
• Общая фаза не подключена к общему контакту. Если фазу подать на один из отходящих контактов, вторая клавиша не будет работать. Обязательно используйте клемму с маркировкой L.
• Использование скруток без изоляции. Скрутка — временное решение. Даже с изолентой она может ослабнуть. Лучше использовать WAGO-клеммы — они обеспечивают надёжный контакт и просты в монтаже.
• Отсутствие заземления на металлических светильниках. Это нарушает правила безопасности. В помещениях с повышенной влажностью (ванная, кухня) заземление обязательно.
• Неправильная расцветка проводов. Не доверяйте цвету «на глаз». Прозванивайте цепь, особенно если проводка старая.

Советы эксперта: безопасность и современные решения

Современные технологии позволяют не только безопасно подключать двойные выключатели, но и повысить комфорт использования.

Также набирают популярность:

• Выключатели с диммером — позволяют регулировать яркость;
• Сенсорные и проходные выключатели — удобны в длинных коридорах;
• Wi-Fi выключатели — управляются с телефона или голосом (через Алису, Google Assistant).

Для Wi-Fi решений важно обеспечить стабильное питание и наличие точки доступа. Они подключаются по той же схеме, но требуют дополнительного провода на ноль (внутри самого выключателя).

Вопросы и ответы

Заключение

Подключение двойного выключателя к двум светильникам — это практичное решение для гибкого управления освещением. При правильном подходе, соблюдении схемы и техники безопасности, работа занимает 1–2 часа и не требует профессиональных навыков. Главное — не торопиться, проверять каждый этап и использовать качественные материалы.

• Всегда отключайте питание перед началом работ.
• Используйте правильную цветовую маркировку и прозванивайте цепи.
• Подключайте фазу на общий контакт выключателя.
• Отдавайте предпочтение клеммным соединениям вместо скруток.
• Учитывайте возможность модернизации — например, переход на умное освещение.
