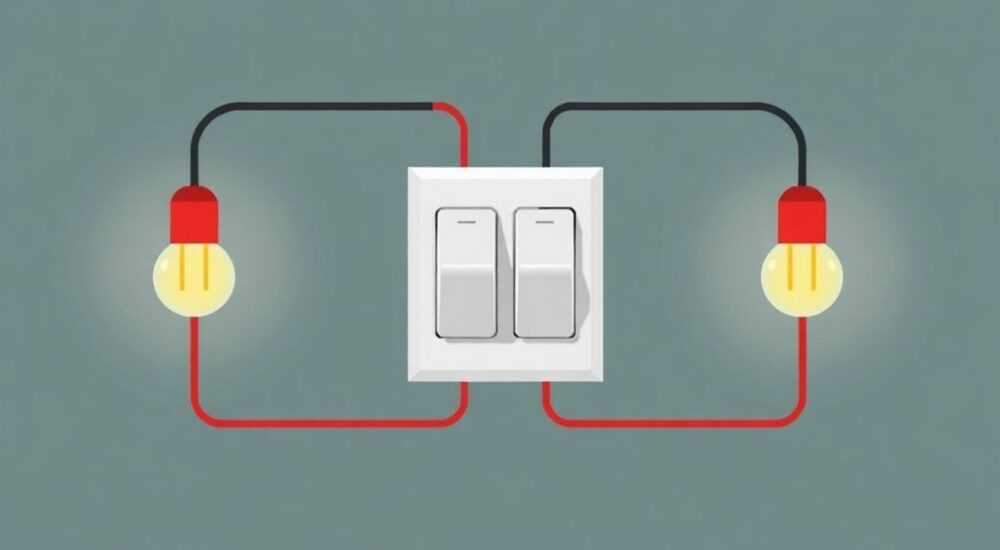

Как подключить выключатель на 2 клавиши на 2 светильника
Подключение двухклавишного выключателя к двум светильникам — стандартная, но ответственная задача электромонтажа. Правильно выполненная схема обеспечивает независимое управление источниками света, повышает комфорт и безопасность в помещении. Главное — соблюдать правила электробезопасности, чётко следовать схеме подключения и использовать качественные материалы.
Для подключения двухклавишного выключателя к двум светильникам необходимо завести фазу на вход устройства, а с выходов — проложить два отдельных провода к каждому светильнику. Обязательно отключайте питание перед работой и проверяйте отсутствие напряжения индикаторной отвёрткой.
Содержание статьи:
Принцип работы двухклавишного выключателя
Двухклавишный выключатель предназначен для управления двумя независимыми электрическими цепями из одного места. В контексте освещения это позволяет включать или выключать каждый светильник отдельно: например, основную люстру и точечные светильники, бра у зеркала и подсветку зоны отдыха.
Устройство имеет три контакта: один общий (вход), принимающий фазный провод от распределительной коробки, и два выходных (на каждую клавишу), которые идут к соответствующим светильникам. При нажатии одной из клавиш замыкается цепь между входом и одним из выходов, подавая напряжение на лампу.
Работа выключателя не затрагивает нулевой провод — он всегда идёт напрямую к светильникам. Это важное правило безопасности: разрывается только фаза, что исключает риск поражения током при обслуживании светильника.
Полезно знать: Даже если светильник выключен, ноль к нему всё равно подведён. Поэтому перед заменой лампы или ремонтом обязательно отключайте автомат в щитке.
Необходимые инструменты и материалы
Перед началом работ подготовьте всё необходимое. Отсутствие нужного инструмента может привести к некачественному соединению или травме.
- Отвёртки: крестовая и плоская, а также индикаторная отвёртка для определения фазы.
- Мультиметр — для точной проверки напряжения и прозвонки цепей.
- Кусачки и стриппер — для зачистки изоляции проводов без повреждения жил.
- Клеммы WAGO или винтовые зажимы — современная альтернатива скруткам, обеспечивающая надёжный контакт.
- Изолента или термоусадочные трубки — для дополнительной изоляции соединений.
- Перфоратор и коронка по бетону — если нужно сделать новую штробу или углубление под коробку.
Что касается материалов, используйте медный трёхжильный кабель ВВГнг 3×1,5 мм²: одна жила — фаза, вторая — ноль, третья — заземление (если светильник его требует). Для внутренней разводки от выключателя к светильникам достаточно двухжильного кабеля 2×1,5 мм².
Материал/инструмент |
Назначение |
Рекомендации |
|---|---|---|
Кабель ВВГнг 3×1,5 |
Подвод питания к выключателю |
Огнестойкий, подходит для скрытой проводки |
Кабель 2×1,5 |
От выключателя к светильникам |
Можно использовать NYM или ВВГ |
Клеммы WAGO |
Соединение проводов |
Быстро, безопасно, без пайки |
Индикаторная отвёртка |
Поиск фазы |
Проверяйте перед каждой операцией |
«Никогда не полагайтесь только на цвет изоляции. Цвета могут быть перепутаны. Всегда проверяйте наличие фазы мультиметром.» — Алексей Петров, электромонтёр 5 разряда, 18 лет опыта
Схема подключения: пошаговое руководство
Правильное подключение начинается с планирования и завершается тестированием. Ниже — подробный алгоритм действий.
- Отключите питание в щитке. Найдите автомат, отвечающий за группу освещения, и переведите его в положение «выкл». Повесьте табличку или предупредите домочадцев.
- Проверьте отсутствие напряжения. Используйте индикаторную отвёртку или мультиметр на всех проводах в месте установки выключателя и светильников.
- Подведите кабель к месту установки. Если проводка скрытая, проложите кабель в штробах. Для открытой — используйте кабель-каналы.
- Подключите фазу к общему контакту выключателя. Обычно он расположен с одной стороны и обозначен буквой L или цифрой 1. К нему подключается фазный провод с распределительной коробки.
- Подключите управляющие провода к выходным контактам. С выходов L1 и L2 проложите два отдельных провода к первому и второму светильнику соответственно.
- Подключите светильники. К каждому светильнику подведите фазу (от выключателя) и ноль (напрямую с распределительной коробки). Если есть заземление — подключите и его.
- Соберите схему в распределительной коробке. Здесь соединяются все провода: фаза с выключателя, ноль к светильникам, управляющие провода от выключателя к лампам.
- Установите выключатель в подрозетник и закрепите. Подключите провода к клеммам, зафиксируйте механизм, установите декоративную рамку.
- Включите питание и протестируйте работу. Поочерёдно нажимайте клавиши, проверяя, какой светильник включается.
Полезно знать: Перед заделкой штроб или установкой натяжного потолка обязательно проверьте работу схемы под нагрузкой — включите светильники на 10–15 минут.
Как определить фазу и ноль
Если проводка уже есть, но маркировка неясна, воспользуйтесь мультиметром. Установите режим измерения переменного напряжения (220 В). Один щуп заземлите (например, к радиатору), другим касайтесь каждого провода. На фазе будет около 220 В, на нуле — 0 В.
Особенности подключения в разных помещениях
В ванной комнате важно использовать выключатели с защитой IP44 и размещать их вне зоны 4 (ближе 60 см к душу или ванне). В детской комнате рекомендуется установка моделей с подсветкой — они помогают ориентироваться в темноте.
Типичные ошибки и как их избежать
Даже опытные мастера иногда допускают ошибки, которые снижают безопасность или вызывают неудобства в эксплуатации.
- Подключение нуля вместо фазы на вход выключателя. Это приводит к тому, что светильник остаётся под напряжением даже при выключенном состоянии. Опасно при замене лампы.
- Использование скруток без изоляции. Со временем такие соединения окисляются, нагреваются, могут вызвать пожар. Лучше использовать клеммы WAGO.
- Перепутаны выходы L1 и L2. Не критично, но может вызвать путаницу: например, левая клавиша включает правый светильник.
- Отсутствие заземления у металлических светильников. Повышает риск поражения током при пробое изоляции.
- Недостаточная длина проводов в подрозетнике. Затрудняет монтаж и ремонт. Оставляйте запас не менее 10 см.
Ошибка |
Последствия |
Как исправить |
|---|---|---|
Фаза на светильнике при выключенном выключателе |
Риск удара током |
Переподключить: фазу — на вход выключателя |
Скрутка без клеммы |
Нагрев, возгорание |
Заменить на WAGO или винтовой зажим |
Общий ноль для двух групп |
Нет независимого управления |
Проверить схему в коробке |
«Я видел случаи, когда хозяева сами подключали выключатель, а потом жаловались, что свет «моргает». Причина — плохой контакт в скрутке. Клеммы стоят копейки, а безопасность — бесценна.» — Михаил Сидоров, электрик-монтажник, 12 лет в профессии
Экспертное мнение
Современные технологии значительно упрощают монтаж и повышают безопасность. Сегодня доступны не только классические механические выключатели, но и модульные, проходные, а также умные решения с Wi-Fi и голосовым управлением.
Полезно знать: Умные выключатели позволяют управлять светом через приложение, по расписанию или с помощью голосовых помощников. Однако для них требуется постоянное питание — значит, к выключателю должен подходить и ноль.
Если вы планируете «умный дом», продумывайте схему заранее. Например, вместо двухклавишного можно установить одноклавишный с датчиком движения и добавить управление через смартфон. Это даёт больше гибкости, чем классическая схема.
Также стоит обратить внимание на светодиодные светильники. Они потребляют меньше энергии, но чувствительны к качеству соединений. Дребезг контактов или слабая фиксация провода может привести к мерцанию или преждевременному выходу из строя.
Вопросы и ответы
Можно ли подключить два светильника к двухклавишному выключателю, если в распределительной коробке нет фазы?
Нет. Фаза должна приходить на выключатель. Если её нет, придётся проложить новый кабель от щитка или другой коробки, где фаза есть.
Что делать, если после подключения один светильник не работает?
Проверьте целостность провода мультиметром, состояние клемм, правильность подключения в коробке. Возможна обрыв управляющего провода или перегоревшая лампа.
Можно ли использовать двухклавишный выключатель для управления тремя светильниками?
Да, но с ограничениями. Например, две лампы — на одну клавишу, третья — на вторую. Полностью независимое управление трёмя источниками требует трёхклавишного выключателя.
Нужно ли заземлять выключатель?
Сам выключатель не требует заземления, но металлический подрозетник и светильники — да. Это обязательное условие безопасности.
Как часто нужно проверять соединения в распределительных коробках?
Рекомендуется раз в 5–7 лет, особенно если используются старые скрутки. Современные клеммы служат дольше, но контроль не помешает.
Заключение
Подключение двухклавишного выключателя к двум светильникам — задача, требующая внимания к деталям, знания основ электротехники и строгого соблюдения техники безопасности. Правильно собранная схема обеспечивает удобство, долговечность и главное — безопасность эксплуатации.
Главное — не торопиться, проверять каждый шаг и использовать качественные материалы. Даже простая операция может стать опасной при халатном отношении к правилам.
- Всегда отключайте питание перед началом работ.
- Фазу подключайте только на вход выключателя.
- Используйте клеммы WAGO вместо скруток.
- Проверяйте схему мультиметром до включения питания.
- Планируйте проводку с учётом будущего развития (умный дом, замена светильников).
