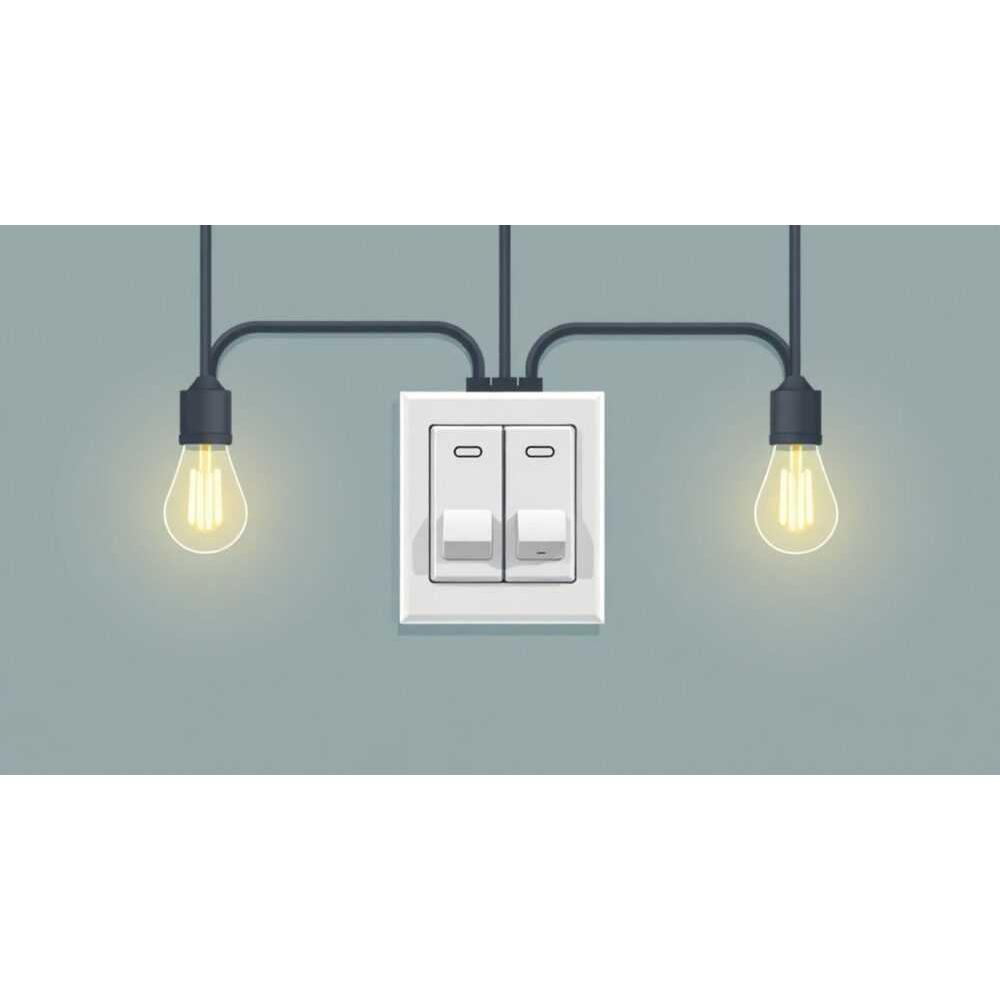

Как подсоединить 2 светильника к двойному выключателю

Подключение двух светильников к двойному выключателю — распространённая задача при ремонте или модернизации освещения в квартире. Это позволяет управлять разными группами ламп из одной точки: например, включать одну лампу днём, а две — вечером, или разделять функциональное и декоративное освещение. Процесс требует базовых знаний электротехники, соблюдения техники безопасности и чёткого понимания схемы подключения.

Для подключения двух светильников к двойному выключателю необходимо использовать трёхжильный провод от распределительной коробки до выключателя и отдельные фазные провода к каждому светильнику. Главное — правильно разделить фазу на два контура и не перепутать ноль с заземлением.

Содержание статьи:

Принцип работы двойного выключателя
Когда выгодно использовать двойной выключатель?
Необходимые инструменты и материалы
Схемы подключения: пошагово и с пояснениями
Шаг 1: Определение проводов в распредкоробке
Шаг 2: Подключение к выключателю
Шаг 3: Подключение к светильникам
Пошаговая инструкция: как подключить два светильника
Типичные ошибки и как их избежать
Экспертное мнение
Вопросы и ответы
Заключение

Принцип работы двойного выключателя

Двойной выключатель предназначен для управления двумя независимыми электрическими цепями. В отличие от одноклавишного, он имеет три основных контакта: один общий (входящая фаза) и два выходящих (на каждый светильник). При нажатии первой клавиши замыкается цепь первого светильника, при нажатии второй — второго.

Такое устройство особенно удобно в помещениях с несколькими источниками света: гостиных, спальнях, коридорах или на кухне. Например, можно включать только центральную люстру или добавлять к ней подсветку по периметру. Управление становится гибким, а расход электроэнергии — контролируемым.

Работает система следующим образом: фазный провод из распределительной коробки подаётся на общий контакт выключателя. С двух других контактов — уже как управляемые фазы — идут провода к соответствующим светильникам. Нулевой провод (N) и заземление (PE, если есть) подключаются напрямую к каждому светильнику минуя выключатель.

Полезно знать: Двойной выключатель не разделяет напряжение — он лишь коммутирует фазу. Оба светильника получают полные 220 В, когда их цепь замкнута.

Когда выгодно использовать двойной выключатель?

Многоуровневое освещение: например, основной свет + бра или точечные светильники.
Зонирование пространства: в гостиной можно отдельно включать свет над диваном и над обеденной зоной.
Экономия энергии: возможность включать только нужный уровень освещения без лишнего расхода.
Эстетика интерьера: плавное включение разных групп ламп создаёт уютную атмосферу.

Необходимые инструменты и материалы

Перед началом работ подготовьте всё необходимое. Работа с электричеством требует аккуратности, поэтому наличие правильных инструментов снижает риски и ускоряет процесс.

Отвёртки: крестовая и плоская, желательно с индикатором напряжения.
Инструмент для зачистки проводов: стриппер или острый нож.
Мультиметр или тестер: для проверки наличия напряжения и прозвонки цепей.
Клеммы WAGO или винтовые колодки: для безопасного соединения проводов.
Изолента или термоусадка: для дополнительной изоляции.
Устройства защиты: автоматический выключатель должен быть отключен, лучше — с блокировкой.

Что касается материалов:

Материал	Назначение	Рекомендации
Трёхжильный кабель ВВГнг-Ls 3×1.5 мм²	От распредкоробки до выключателя	Огнестойкий, низкое дымовыделение
Двужильный кабель ВВГнг-Ls 2×1.5 мм²	От выключателя до светильников	Фаза + ноль; заземление при наличии
Двойной выключатель	Управление двумя группами	С подсветкой — удобно в темноте
Распределительная коробка	Место соединения проводов	Пластиковая, с крышкой

Полезно знать: Использование клемм WAGO вместо скруток повышает безопасность и долговечность соединений. Они не окисляются и не требуют периодической подтяжки.

Схемы подключения: пошагово и с пояснениями

Правильная схема — залог безопасной и стабильной работы. Ниже приведена классическая схема подключения двух светильников к двойному выключателю через распределительную коробку.

Шаг 1: Определение проводов в распредкоробке

В типовой квартире в коробке находятся:

Фаза (L) — обычно коричневый или белый;
Ноль (N) — синий;
Заземление (PE) — жёлто-зелёный (если есть).

Фаза подаётся на выключатель, ноль и земля идут напрямую к светильникам.

Шаг 2: Подключение к выключателю

От коробки к выключателю прокладывается трёхжильный кабель:

Один провод (фаза) подключается к общему входу выключателя (часто обозначен буквой L или цифрой 1).
Два других провода — к выходам на первую и вторую клавиши (L1 и L2).

Шаг 3: Подключение к светильникам

От выхода L1 идёт провод к первому светильнику (фазный контакт).
От L2 — ко второму светильнику.
Оба светильника получают ноль (синий) и заземление (если есть) напрямую из коробки.

«Никогда не подключайте ноль через выключатель. Это нарушает ПУЭ и создаёт опасность поражения током даже при выключенном свете.» — Алексей Миронов, электромонтёр 5-го разряда, 18 лет опыта

Пошаговая инструкция: как подключить два светильника

Следуйте этой инструкции, чтобы выполнить монтаж безопасно и правильно.

Отключите питание. На электрощитке найдите автомат, отвечающий за комнату, и переведите его в положение «выкл». Повесьте табличку или предупредите домочадцев.
Проверьте отсутствие напряжения. Используйте индикаторную отвёртку или мультиметр. Проверьте все провода в коробке и на месте установки выключателя.
Установите выключатель и светильники. Закрепите подрозетник, вмонтируйте выключатель. Убедитесь, что все светильники надёжно закреплены.
Проложите кабели. Протяните трёхжильный кабель от коробки до выключателя и двухжильные — к каждому светильнику. Используйте штробу или кабель-канал.
Подключите в распределительной коробке.
- Соедините нулевые провода (синие) вместе — они идут от щитка к обоим светильникам.
- Заземление (жёлто-зелёный) также соединяется в одну группу.
- Фазу (коричневый/белый) подайте на общий контакт выключателя.
Подключите выключатель.
- На вход (L) — фаза из коробки.
- На L1 — провод к первому светильнику.
- На L2 — провод ко второму светильнику.
Подключите светильники. К каждому светильнику подведите:
- Фазу (от выключателя);
- Ноль (из коробки);
- Заземление (при наличии).
Проверьте соединения. Убедитесь, что все контакты затянуты, изоляция цела, нет оголённых участков.
Включите питание и протестируйте. Поочерёдно нажмите клавиши. Каждая должна включать свой светильник. Если один не работает — отключите питание и проверьте цепь.

Полезно знать: Перед подачей напряжения убедитесь, что все соединения изолированы, а клеммы плотно затянуты. Даже маленький оголённый провод может вызвать короткое замыкание.

Типичные ошибки и как их избежать

Даже опытные мастера иногда допускают просчёты. Вот самые частые ошибки при подключении двух светильников к двойному выключателю.

Перепутаны фаза и ноль. Если ноль попадёт на выключатель, свет будет гореть, но при замене лампы останется опасность удара током. Всегда проверяйте провода индикатором.
Соединение фаз через скрутку без изоляции. Даже если скрутка кажется прочной, она может нагреваться. Используйте клеммы WAGO или колпачки НШВИ.
Подключение обоих светильников к одной клавише. Из-за ошибки в расключении оба светильника могут включаться одновременно. Проверяйте цепи мультиметром.
Отсутствие заземления у светильников. Особенно важно для металлических люстр. Не игнорируйте PE-провод.
Использование кабеля с недостаточным сечением. Для нагрузки до 3,5 кВт достаточно 1,5 мм². При большем количестве ламп — используйте 2,5 мм².

«Я видел случаи, когда люди подключали двойной выключатель, но оба светильника включались вместе. Причина — фаза была подана на оба выхода. Всегда проверяйте маркировку на выключателе.» — Дмитрий Ковалёв, электрик-монтажник, 12 лет в профессии

Экспертное мнение

«Сегодня многие переходят на LED-освещение, и это меняет подход к подключению. Современные светодиодные светильники потребляют меньше энергии, но чувствительны к качеству питания. Поэтому при подключении двух LED-светильников к одному выключателю важно использовать качественные клеммы и избегать плохих контактов, которые могут вызывать мерцание. Также стоит рассмотреть вариант с импульсными реле или умными выключателями — они позволяют управлять светом с телефона или по таймеру.» — Елена Петрова, инженер-электрик, специалист по системам умного дома

Елена отмечает, что технологии развиваются: появились двойные выключатели с Wi-Fi, диммеры с плавным включением и системы, где можно задать сценарии освещения. Однако базовые принципы подключения остаются прежними — фаза через выключатель, ноль напрямую.

Вопросы и ответы

Можно ли подключить два светильника к двойному выключателю, если в стене уже проложен двухжильный кабель?

Теоретически — да, но с ограничениями. Если кабель идёт от коробки к выключателю, то двух жил недостаточно: нужна одна для входящей фазы и две для выходов. В этом случае придётся прокладывать новый трёхжильный кабель. Альтернатива — перенести выключатель ближе к коробке или использовать радиоуправляемые реле.

Что делать, если один светильник не включается?

Сначала проверьте, подаётся ли напряжение на выход L1 или L2 выключателя. Затем прозвоните провод до светильника. Возможные причины: обрыв кабеля, плохой контакт в клемме, перегоревшая лампа или неисправный патрон.

Можно ли использовать одноклавишный выключатель для двух светильников?

Да, но тогда они будут включаться одновременно. Если нужен раздельный контроль — требуется двойной выключатель.

Нужно ли отдельное УЗО для такой схемы?

Для обычного освещения в квартире — не обязательно. Но если светильники установлены во влажных зонах (ванная, баня), рекомендуется УЗО с током утечки 30 мА.

Как подключить люстру с пятью лампами к двойному выключателю?

Люстра делится на две группы: например, 2+3 лампы. Внутри корпуса есть клеммы для подключения каждой группы отдельно. Фазы от выключателя подаются на каждую группу, ноль — общий.

Заключение

Подключение двух светильников к двойному выключателю — это практичное решение для современного освещения. Оно позволяет гибко управлять светом, экономить энергию и создавать комфортную атмосферу в доме. Главное — соблюдать правила электробезопасности, использовать качественные материалы и чётко следовать схеме подключения.

Помните: электричество требует уважения. Даже простая операция может быть опасной при неверном подходе. Если сомневаетесь в своих силах — лучше пригласите профессионала. Но при аккуратности и знании основ любой домашний мастер справится с этой задачей.

Фаза подаётся на общий контакт выключателя, ноль — напрямую к светильникам.
Используйте трёхжильный кабель от коробки до выключателя.
Применяйте клеммы WAGO вместо скруток для надёжности.
Всегда отключайте питание перед работой и проверяйте отсутствие напряжения.
Рассмотрите возможность перехода на умные выключатели для большего комфорта.
