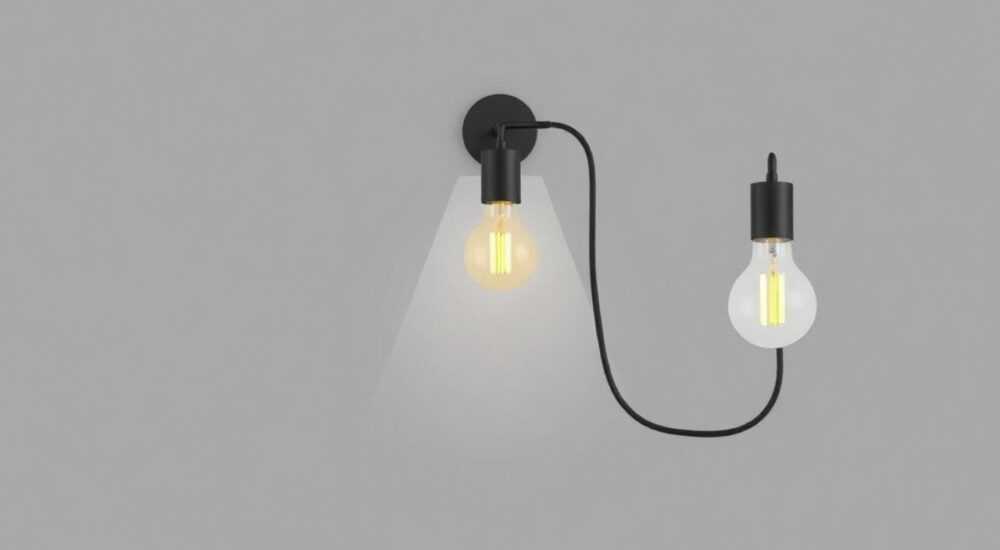

Как подсоединить бра с тремя проводами

Подключение бра с тремя проводами — задача, с которой сталкиваются многие при ремонте или замене осветительных приборов. В отличие от простых моделей с двумя жилами, такие светильники требуют более внимательного подхода, особенно если в конструкции предусмотрена заземляющая линия или сложная схема подключения. Неправильное соединение может привести не только к неработоспособности устройства, но и к угрозе поражения электрическим током.

Как определить назначение трёх проводов в бра

Провода в современных светильниках стандартизированы по цвету, что упрощает процесс подключения. Обычно три жилы имеют следующую расцветку:

• Коричневый или красный — фаза (L), подключение к фазному проводу в стене;
• Синий или чёрный — ноль (N), соединяется с нулевым проводом;
• Жёлто-зелёный — заземление (PE), используется только при наличии заземляющего контура в доме.

Если цвета не соответствуют стандартам или изоляция повреждена, необходимо использовать дополнительные методы диагностики. Индикаторная отвёртка поможет найти фазу на клеммах стены, а мультиметр — прозвонить цепь и убедиться в правильности маркировки.

Не все бра требуют заземления. Это актуально в первую очередь для моделей с металлическим корпусом. Пластиковые светильники, как правило, не нуждаются в подключении заземляющего провода. Однако игнорировать его наличие нельзя — даже если вы не планируете использовать PE, он должен быть аккуратно заизолирован.

Методы определения проводов без маркировки

Если цвета не помогают, воспользуйтесь следующими шагами:

1. Отключите питание на щитке и обесточьте линию.
2. Аккуратно разведите провода бра, чтобы исключить контакт между ними.
3. Включите питание и с помощью индикаторной отвёртки найдите фазу на клеммах в стене.
4. Подключите бра временно через клеммник, соблюдая предполагаемую схему.
5. Проверьте работу: если светильник работает, но корпус «щиплет» — вероятно, перепутаны фаза и ноль.

Инструменты и материалы для подключения

Для безопасного и надёжного подключения понадобятся базовые инструменты и расходные материалы. Использование качественного оборудования снижает риск короткого замыкания и обеспечивает долгий срок службы соединения.

Клеммники WAGO особенно удобны при работе с проводами разного сечения. Они не требуют скрутки, минимизируют риск ослабления контакта и ускоряют монтаж. Для многожильных проводов рекомендуются наконечники НШВИ.

Пошаговая инструкция по подключению бра с тремя проводами

Процесс подключения можно разделить на несколько этапов. Следование алгоритму гарантирует безопасность и работоспособность светильника.

Шаг 1: Отключение питания

Перед началом любых работ обязательно отключите автомат на электрощитке, отвечающий за освещение в комнате. Проверьте отсутствие напряжения с помощью индикаторной отвёртки.

Шаг 2: Подготовка проводов

Очистите концы проводов бра и стенной монтажной колодки от изоляции на 1–1,5 см. Убедитесь, что жилы не окислены и не повреждены. Если провод многожильный, слегка скрутите его пальцами.

Шаг 3: Соединение по цветам

Соедините провода один к одному:

• Коричневый (фаза) → к фазному проводу в стене (часто коричневый или красный);
• Синий (ноль) → к нулевому (синий или чёрный);
• Жёлто-зелёный (земля) → к заземляющему проводу (если есть).

Если в стене нет заземления, жёлто-зелёный провод изолируйте термоусадкой или колпачком.

Шаг 4: Фиксация в клеммнике

Используйте клеммные колодки или WAGO-соединители. Вставьте каждый провод в отдельное гнездо, убедитесь, что он вошёл до упора. Не допускайте попадания изоляции внутрь контакта.

Шаг 5: Установка бра на стену

После соединения аккуратно уложите провода в монтажную коробку, не допуская перегибов. Закрепите светильник на кронштейне или дюбелях, в зависимости от конструкции.

Шаг 6: Проверка работы

Включите автомат на щитке и нажмите клавишу выключателя. Если бра загорелось — подключение выполнено правильно. Если нет — отключите питание и проверьте соединения.

Распространённые ошибки и как их избежать

Даже опытные мастера иногда допускают типичные ошибки при подключении бра. Вот наиболее частые из них:

• Соединение заземления с нулём. Это создаёт потенциальную угрозу — корпус может оказаться под напряжением при аварии.
• Игнорирование заземляющего провода. Особенно опасно для металлических светильников в ванной или детской.
• Скрутка без изоляции. Даже временная скрутка должна быть заизолирована. Лучше сразу использовать клеммники.
• Подключение под напряжением. Работа с током — главная причина травм. Всегда отключайте автомат.
• Перепутанная фаза и ноль. Хотя светильник будет работать, это нарушает правила ПУЭ и повышает риск поражения током при замене лампы.

Как проверить правильность подключения

После монтажа выполните простой тест:

1. Выключите свет.
2. Разберите выключатель (при необходимости).
3. Убедитесь, что фаза разрывается выключателем, а не ноль. Это требование ПУЭ.
4. Если ноль разомкнут — поменяйте провода местами на выключателе.

Экспертное мнение

По словам эксперта, около 30% обращений в сервисные службы связаны с неправильным подключением светильников. Чаще всего проблемы возникают в домах с устаревшей проводкой, где отсутствует заземление, а цветовая маркировка не соблюдена.

Он также отмечает рост популярности светодиодных бра с диммерами и датчиками движения. Такие устройства требуют более тщательного подхода: например, диммируемые LED-лампы нужно подключать только к совместимым выключателям, а датчики — согласно схеме производителя.

Вопросы и ответы

Заключение

Подключение бра с тремя проводами — задача, требующая внимания к деталям, знания цветовой маркировки и соблюдения техники безопасности. Главное — не торопиться, использовать правильные инструменты и никогда не работать под напряжением. Современные стандарты электробезопасности созданы не просто так: они защищают вас и ваше имущество.

• Определяйте назначение проводов по цвету: коричневый — фаза, синий — ноль, жёлто-зелёный — земля.
• Всегда отключайте питание перед началом работ и проверяйте отсутствие напряжения.
• Используйте клеммники вместо скруток для надёжного и безопасного соединения.
• При отсутствии заземления в доме — изолируйте заземляющий провод, не подключая его.
• Если бра не работает или корпус «щиплет» — немедленно отключите его и проверьте подключение.
