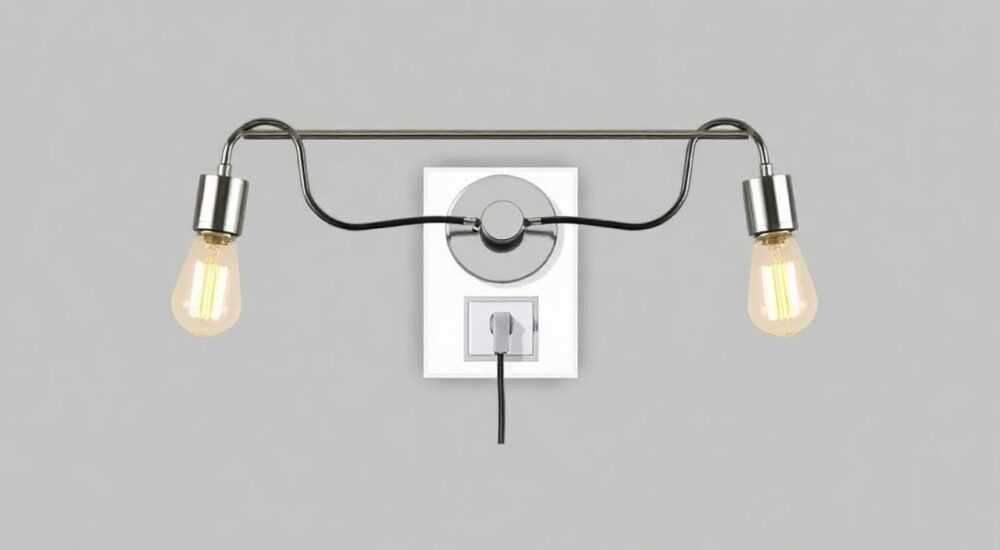

Как подсоединить двухрожковый бра с выключателем

Когда вы выбираете двухрожковое бра для спальни, гостиной или прихожей, важна не только эстетика, но и безопасность монтажа. Многие домовладельцы сталкиваются с трудностями при подключении такого светильника к одноклавишному выключателю — от неправильного определения фазы до перепутанных проводов. Неправильное подсоединение может привести к короткому замыканию, перегреву изоляции или даже пожару. Поэтому даже если вы уверены в своих силах, важно действовать по чёткому алгоритму, соблюдая нормы ПУЭ и используя инструменты проверки. Главное правило: всегда отключайте питание перед началом работ и используйте индикаторную отвёртку или мультиметр.

Что такое двухрожковое бра и как оно работает

Двухрожковое бра — это настенный светильник с двумя патронами для ламп, расположенными симметрично. Он часто используется в спальнях, коридорах и залах для создания мягкого, рассеянного света. В отличие от потолочных люстр, бра не требует сложной подвесной системы, но его подключение требует точного соблюдения электрических схем. Большинство современных моделей имеют клеммную колодку с маркировкой L (фаза), N (ноль) и PE (заземление). В старых домах, где проводка не заземлена, третий провод может отсутствовать — это допустимо, но не рекомендуется для современных стандартов безопасности.

При подключении к одноклавишному выключателю оба рожка включаются одновременно — выключатель разрывает фазный провод, который идёт от распределительной коробки к бра. Ноль и заземление (если есть) идут напрямую, не проходя через выключатель. Это означает, что при включении света обе лампы получают питание параллельно. Такая схема проста, надежна и соответствует нормам ПУЭ 7.1.38. Важно понимать: если вы хотите управлять рожками отдельно, потребуется двухклавишный выключатель и трёхжильный кабель — но это уже другая задача.

Необходимые инструменты и меры безопасности

Перед началом работы убедитесь, что у вас есть следующий набор: индикаторная отвёртка (или неоновая лампочка), мультиметр, крестовая и плоская отвёртки, изолента, бокорезы, клеммники WAGO (желательно 2273 серии), а также защитные перчатки и очки. Если вы работаете в старом доме, где проводка выполнена алюминиевыми жилами, используйте специальные клеммы с антиоксидантной пастой — алюминий легко окисляется, что приводит к перегреву.

Обязательно отключите автомат на щитке, отвечающий за эту линию. Не полагайтесь на выключатель — он может быть подключён неправильно, и фаза всё ещё может быть на проводах. Проверьте отсутствие напряжения на всех проводах в распределительной коробке и на самом бра. Используйте индикатор: при прикосновении к фазе он загорится, при контакте с нулём — нет. Если вы не уверены в своих силах — вызовите электрика. По данным Роспотребнадзора, более 40% случаев поражения током в быту происходят из-за самодеятельности при монтаже осветительных приборов.

Схема подключения: фаза, ноль, заземление

Правильная схема подключения двухрожкового бра к одноклавишному выключателю выглядит так:
— От распределительной коробки к выключателю идёт двухжильный кабель (фаза и «управляющий» провод).
— От выключателя к бра — ещё один двухжильный кабель (фаза, возвращающаяся после коммутации, и ноль).
— Ноль и заземление (если есть) идут от коробки напрямую к бра.

Таким образом, выключатель разрывает только фазу, которая подаётся на оба рожка параллельно. Внутри бра фаза соединяется с контактами обоих патронов, а ноль — с их вторыми контактами. Если в вашем доме есть заземляющий провод (жёлто-зелёный), он подключается к соответствующей клемме на корпусе бра — это обязательно для металлических светильников.

Пошаговая инструкция: как подключить бра

1. Отключите питание на электрощите. Проверьте отсутствие напряжения на проводах в распределительной коробке и на месте установки бра с помощью индикаторной отвёртки.
2. Снимите старый светильник (если есть). Открутите крепёж, аккуратно отсоедините провода и отложите их в сторону. Запомните или сфотографируйте их подключение — это поможет при сравнении.
3. Определите тип проводки. Если в стене три провода — фаза, ноль, заземление — ваша система современная. Если два — без заземления — работайте с двумя, но обязательно используйте изолированный корпус бра.
4. Подготовьте провода бра. Зачистите концы на 10–12 мм. Если провода тонкие, используйте клеммники WAGO — они надёжнее, чем скрутки. Не допускайте оголения жилы более чем на 12 мм.
5. Соедините провода. К клемме L бра подключите провод, идущий от выключателя (это фаза, возвращающаяся после коммутации). К клемме N — синий провод от коробки. Если есть PE — подключите жёлто-зелёный к корпусу.
6. Закрепите бра. Установите светильник на стену, зафиксируйте крепёжными винтами. Убедитесь, что провода не зажаты и не перегибаются.
7. Включите питание. Проверьте работу: включите выключатель — оба рожка должны загореться. Если один не светится — проверьте лампу и контакт в патроне.

Частые ошибки и как их избежать

Самые распространённые ошибки при подключении двухрожкового бра:

• Подключение фазы к нулевой клемме. Это опасно: даже при выключенном выключателе на патронах остаётся напряжение. Результат — риск удара током при замене лампы.
• Использование скруток без клемм. Скрутка со временем ослабевает, особенно при перепадах температуры. Это приводит к искрению, перегреву и возгоранию.
• Игнорирование заземления. Для металлических бра заземление — не опция, а требование ПУЭ. Без него при пробое изоляции корпус может оказаться под напряжением.
• Перепутанные провода в распределительной коробке. Часто в старых домах провода не маркированы. Всегда проверяйте мультиметром, где фаза, а где ноль.
• Неправильный выбор ламп. Превышение мощности (например, 100 Вт вместо 60 Вт) перегружает патроны и изоляцию. Уточняйте максимум на корпусе бра.

Если вы не уверены, какой провод куда идёт — используйте метод «прозвонки». Отключите питание, снимите выключатель и замкните два провода на нём. Затем в распределительной коробке найдите пару, которая стала замкнутой — это и есть управляющий провод. Остальные — фаза и ноль.

Экспертное мнение: советы профессионала

Елена также отмечает, что в 80% случаев проблемы с бра возникают не из-за неправильного подключения, а из-за некачественного монтажа. Например, если провода в патроне не зажаты плотно, лампа будет мигать или не включаться. Она советует всегда проверять контакт после установки: слегка потяните за провод — если он выходит из клеммы, перезажмите.

Также важно: не устанавливайте бра над кроватью, если оно не имеет класса защиты IP44 или выше — влажность и конденсат могут повредить изоляцию. В спальне лучше выбирать модели с матовыми плафонами — они не слепят глаза при ночном освещении.

Часто задаваемые вопросы

Заключение

Подключение двухрожкового бра к одноклавишному выключателю — задача, доступная даже новичку, если действовать методично и соблюдать правила безопасности. Главное — не спешить, не полагаться на цвета проводов, а всегда проверять их индикатором и мультиметром. Современные клеммники WAGO и LED-лампы сделали процесс проще, надёжнее и безопаснее, чем когда-либо. Не забывайте, что электрика — это не только про свет, но и про вашу безопасность и безопасность семьи.

• Всегда отключайте питание перед работой — даже если выключатель выключен.
• Фаза подключается к выключателю, а не напрямую к бра — иначе светильник будет под напряжением даже в выключенном состоянии.
• Используйте клеммники, а не скрутки — это предотвратит перегрев и возгорание.
• Заземление обязательно для металлических бра — это требование ПУЭ.
• Проверяйте лампы и контакты, если один рожок не светится — проблема почти всегда в них, а не в проводке.
