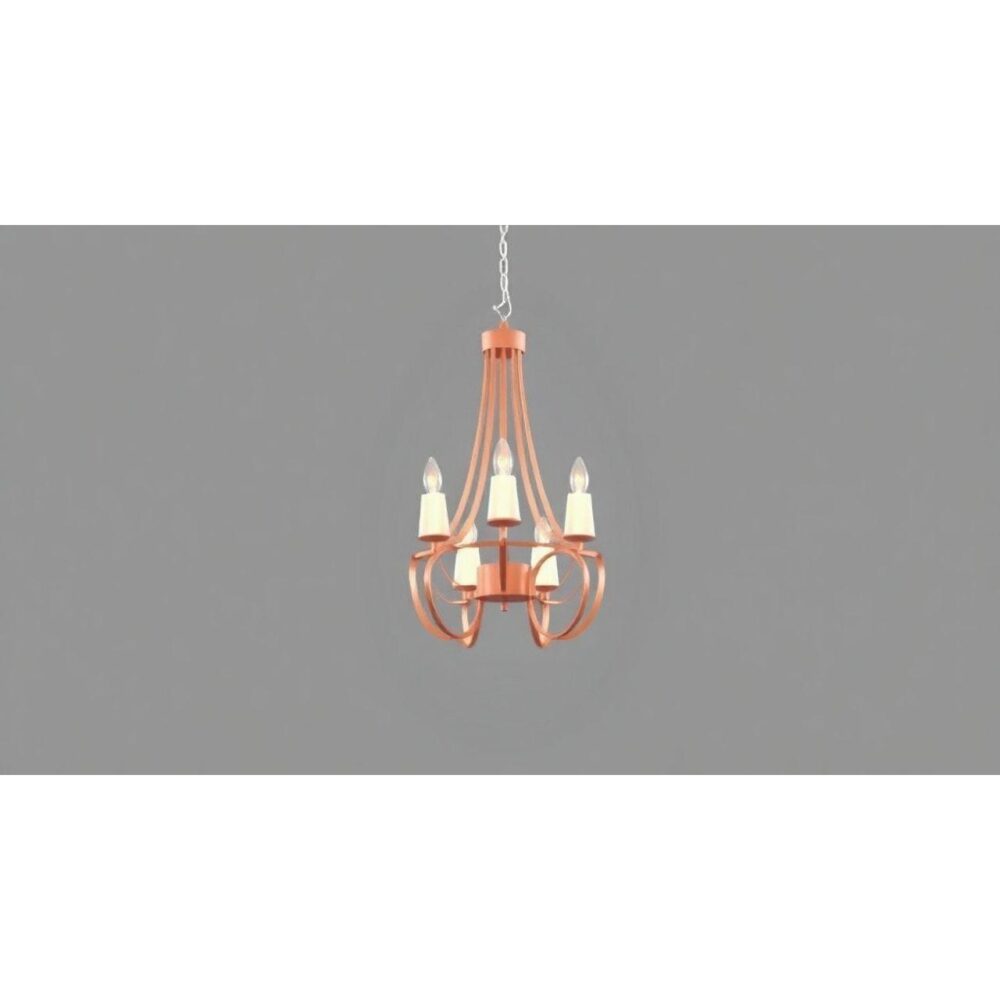

Как подсоединить люстру с тремя проводами

В современных домах и квартирах всё чаще встречаются люстры с тремя проводами: это стандарт для моделей с несколькими уровнями освещения — например, «включить одну группу ламп» или «включить все». Такие светильники требуют подключения к двухклавишному выключателю, который позволяет управлять разными цепями независимо. Многие пользователи сталкиваются с трудностями при подключении: не знают, какой провод за что отвечает, как определить фазу без маркировки или что делать, если в потолке только два провода. В этой статье мы подробно разберём все сценарии, ошибки, инструменты и алгоритмы, которые помогут вам безопасно и правильно подключить трёхпроводную люстру, даже если вы не электрик.

Что означают три провода в люстре?

Три провода в люстре — это не случайность, а инженерное решение для гибкого управления освещением. Обычно они обозначаются следующим образом: один — ноль (N), один — фаза для первой группы ламп (L1), второй — фаза для второй группы (L2). В современных моделях провода часто имеют цветовую маркировку: синий — ноль, коричневый или чёрный — L1, серый или белый — L2. Однако маркировка может отличаться, особенно в китайских или б/у моделях. Поэтому цвет — это лишь ориентир, а не гарантия.

Представьте, что люстра состоит из двух независимых световых блоков: например, 4 лампы справа и 4 слева. Каждый блок подключён к отдельной фазе. Когда вы включаете первую клавишу выключателя — загораются только левые лампы, вторая клавиша — правые, обе — все 8. Это экономит электроэнергию и создаёт атмосферу: уютный полусвет для чтения или яркий свет для уборки.

Как определить провода в потолке?

Перед подключением необходимо точно знать, какие провода выходят из потолка. В современных домах обычно три: фаза (L), ноль (N) и заземление (PE). В старых постройках — только две: фаза и ноль. Заземление (жёлто-зелёный провод) в люстре есть почти всегда, но в потолке его может не быть — это не критично, если люстра изготовлена из пластика и не имеет металлических частей, доступных для прикосновения.

Для определения используйте индикаторную отвёртку или мультиметр. Сначала отключите автомат на щитке. Затем включите его обратно и аккуратно проверьте каждый провод. Индикаторная отвёртка загорится при контакте с фазой. Если вы используете мультиметр, установите его в режим измерения переменного напряжения (AC 250V+), один щуп приложите к проводу, другой — к заведомо заземлённому объекту (например, радиатору отопления). Показания около 220 В — это фаза. Ноль и заземление покажут 0–5 В.

Если в потолке три провода — всё просто: L1, L2, N. Если два — скорее всего, это L (фаза) и N (ноль), а заземление отсутствует. В этом случае жёлто-зелёный провод от люстры можно изолировать, но не обрезать — в будущем он может понадобиться при модернизации проводки.

Как подключить люстру к двухклавишному выключателю?

Подключение к двухклавишному выключателю — стандартный сценарий для трёхпроводной люстры. Алгоритм прост:

1. Отключите электропитание на щитке. Проверьте отсутствие напряжения индикатором.
2. Разберите люстру: найдите клеммную коробку внутри патрона или корпуса.
3. Соедините синий провод (ноль) люстры с синим проводом из потолка — скрутите, заизолируйте термоусадкой или клеммной колодкой.
4. Два оставшихся провода (L1 и L2) соедините с двумя фазными проводами из потолка. Если вы не знаете, какой из них L1, а какой L2 — подключите произвольно. Позже вы сможете поменять их местами, если клавиши работают не так, как вам нужно.
5. Жёлто-зелёный провод заземления подключите к заземляющему контакту в потолке, если он есть. Если нет — изолируйте его изолентой и спрячьте в корпус.
6. Закрепите люстру на крюке, включите питание и протестируйте обе клавиши выключателя.

Если при включении одной клавиши горят все лампы — значит, вы объединили L1 и L2. Это означает, что в люстре фазные провода соединены между собой. В таком случае вам нужно разъединить их внутри корпуса и подключить к отдельным фазам из потолка.

Что делать, если в потолке только два провода?

Многие владельцы квартир в домах 1970–1990-х годов сталкиваются с этой ситуацией: в потолке только два провода — фаза и ноль. При этом люстра имеет три провода. Это не означает, что люстру нельзя установить — просто функционал будет ограничен.

В этом случае:

• Соедините синий провод (ноль) люстры с синим проводом из потолка.
• Объедините оба фазных провода (L1 и L2) люстры в одну скрутку и подключите к фазному проводу из потолка.
• Жёлто-зелёный провод заземления — изолируйте.

Таким образом, все лампы будут включаться одновременно — как при обычном одноклавишном выключателе. Вы теряете возможность регулировать яркость, но получаете полноценное освещение. Если вы хотите сохранить двухклавишное управление — придётся менять проводку в стене или устанавливать беспроводной выключатель с приёмником на люстре.

Основные ошибки и как их избежать

Самые частые ошибки при подключении люстры с тремя проводами:

• Подключение заземления к нулю. Это опасно! Заземление — это аварийный путь, а не рабочий. Если ноль обрывается, корпус люстры может оказаться под напряжением.
• Игнорирование цветовой маркировки. Даже если провода «выглядят одинаково», не соединяйте их наугад. Протестируйте.
• Неплотные скрутки. Ослабленный контакт — главная причина нагрева, запаха гари и пожара. Все соединения должны быть жёсткими, с использованием клемм или пайки.
• Не отключённый автомат. 62% несчастных случаев при монтаже светильников происходят из-за того, что человек «просто выключил выключатель», но автомат остался включённым.

Проверьте себя: если после включения одна клавиша работает, а вторая — нет, значит, либо фаза не доходит до выключателя, либо внутри люстры нарушен контакт. Разберите корпус и проверьте все клеммы. Если обе клавиши включают все лампы — фазные провода в люстре соединены между собой. Разъедините их.

Экспертное мнение

Современные люстры часто используют светодиодные лампы. Они чувствительны к скачкам напряжения и плохому контакту. Если после подключения лампы мигают или не включаются — проверьте, совместимы ли они с вашим выключателем. Некоторые диммеры и электронные выключатели не работают с LED, если не имеют специальной схемы. В таких случаях используйте выключатели с маркировкой «LED Compatible».

Часто задаваемые вопросы

Заключение

Подключение люстры с тремя проводами — задача, которая требует внимания, но не сложна для выполнения при соблюдении базовых правил безопасности. Главное — не полагаться на цвета, а проверять каждый провод индикатором или мультиметром. Неправильное подключение может привести к выходу из строя ламп, перегреву проводки и даже пожару. Даже если вы подключаете люстру к одноклавишному выключателю, убедитесь, что фазные провода надёжно соединены и изолированы.

• Всегда отключайте питание перед работой — даже если выключатель выключен.
• Цвет проводов — ориентир, а не правило. Проверяйте индикатором.
• Если в потолке два провода — объединяйте L1 и L2, не подключайте заземление.
• Используйте клеммы WAGO или термоусадку, а не обычную изоленту.
• Если не уверены — вызовите профессионала. Безопасность важнее экономии.
