Как подсоединить люстру с вентилятором три провода

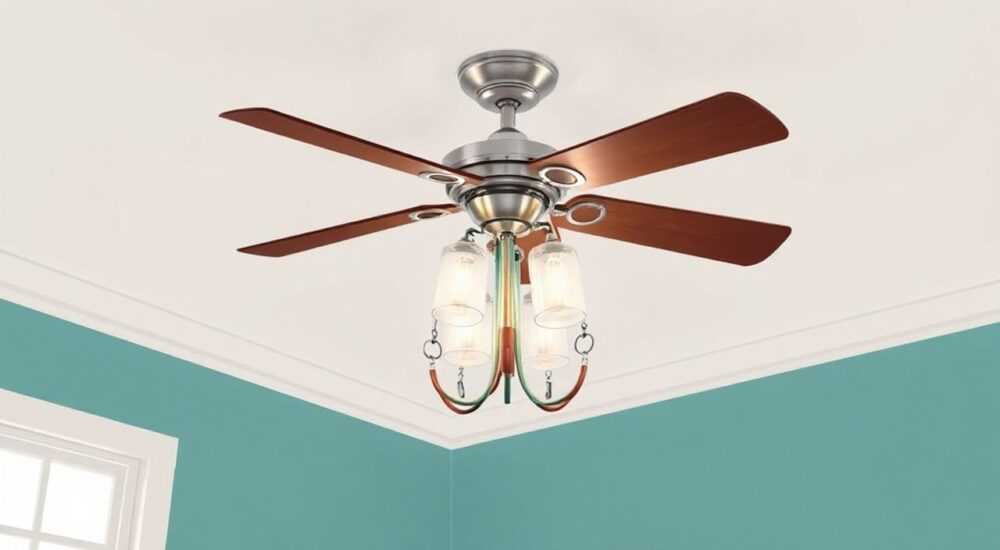

Комбинированная люстра с вентилятором — это современное решение для просторных комнат, где важно сочетать освещение и циркуляцию воздуха. Подключение такого устройства требует точного соблюдения электрических норм, особенно при наличии трёх проводов: фазы, нуля и управляющего провода для вентилятора. Неправильное подключение может привести к выходу из строя мотора, перегреву или даже короткому замыканию. Главное правило — всегда отключайте питание перед началом работ и используйте индикаторную отвёртку для проверки отсутствия напряжения.

Идентификация проводов: как понять, что есть что

При подключении люстры с вентилятором по трём проводам первым шагом становится точная идентификация каждого из них. В стандартной схеме: один провод — это фаза (L), второй — ноль (N), третий — управление вентилятором (часто обозначается как L1, FAN или C). Цветовая маркировка может вводить в заблуждение: в старых домах провода часто не соответствуют современным стандартам. Красный или коричневый — чаще всего фаза, синий — ноль, а жёлто-зелёный — заземление. Но если заземление отсутствует, а проводов три — третий провод, как правило, идёт на управление вентилятором.

Для точной диагностики используйте индикаторную отвёртку или мультиметр. При включённом автомате аккуратно прикоснитесь к каждому проводу в потолке. Тот, который светится — фаза. Остальные два — ноль и управление. Чтобы отличить их, отключите питание, разъедините провода и проверьте сопротивление между ними при включении выключателя. Если сопротивление изменяется при нажатии одной из клавиш — вы нашли управляющий провод.

Способы подключения: одноклавишный vs двухклавишный выключатель

Существует два основных варианта подключения люстры с вентилятором: через одноклавишный или двухклавишный выключатель. Первый — упрощённый, но неэффективный. При таком подключении свет и вентилятор работают одновременно — вы не можете включить вентилятор без света, и наоборот. Это не соответствует современным требованиям комфорта и энергоэффективности.

Второй вариант — двухклавишный выключатель — идеален. Он позволяет управлять светом и вентилятором независимо. В этом случае в потолке должно быть три провода: L (фаза), N (ноль), и L1 (управление вентилятором). В люстре три провода: L — для света, N — общий ноль, FAN — для двигателя вентилятора. Ноль от люстры соединяется с нулём в потолке. Фаза от выключателя идёт на свет, а второй выход выключателя — на вентилятор.

Если у вас уже установлен одноклавишный выключатель — не спешите его менять. Можно использовать блок управления с пультом или диммером с функцией вентилятора. Но это дороже и сложнее в настройке. Лучшее решение — заменить выключатель на двухклавишный. Стоимость модели — от 350 рублей, установка — 15–20 минут.

Пошаговое подключение: инструкция с фото и схемами

Оформим процесс подключения в виде чёткого алгоритма. Действуйте последовательно:

1. Отключите автомат на распределительном щитке. Проверьте отсутствие напряжения индикаторной отвёрткой на всех трёх проводах в потолке.
2. Снимите старую люстру (если есть). Осмотрите клеммную коробку — убедитесь, что провода не повреждены, изоляция не треснула.
3. Разберите новую люстру: на обратной стороне клеммной колодки найдите маркировки — L, N, FAN. Часто они обозначены буквами или значками.
4. Соедините синий провод от люстры (N) с синим проводом в потолке. Используйте клеммы WAGO или изолируйте скрутку термоусадкой.
5. Красный или коричневый провод от люстры (L) подключите к фазе, идущей от первой клавиши выключателя.
6. Третий провод (обычно чёрный или белый) от люстры (FAN) подключите к фазе, идущей от второй клавиши выключателя.
7. Если есть заземляющий провод (жёлто-зелёный) — подключите его к заземлению в потолке. Если его нет — оставьте изолированным.
8. Закрепите люстру на крепёжной планке, аккуратно уложите провода в корпус и закройте декоративной крышкой.

После подключения не включайте питание сразу. Проверьте, все ли соединения надёжны, нет ли оголённых жил. Используйте мультиметр в режиме прозвонки: между L и N должно быть бесконечное сопротивление, пока выключатель не включён. После включения одной клавиши — сопротивление должно упасть до 0, если цепь замкнута.

Типичные ошибки и как их избежать

Самые частые ошибки при подключении люстры с вентилятором по трём проводам:

• Принятие цвета за идентификатор. В старых домах провода перепаивались, и цвет не имеет отношения к функции. Всегда проверяйте мультиметром.
• Подключение FAN к нулю. Это приведёт к тому, что вентилятор будет работать постоянно, даже при выключенном свете — риск перегрева и пожара.
• Игнорирование заземления. Даже если в проводке его нет, лучше установить отдельный провод заземления к корпусу люстры — это снижает риск поражения током.
• Использование одного выключателя. Вентилятор и свет работают одновременно — это неэффективно и нарушает нормы энергосбережения.
• Слабая скрутка. Плохой контакт вызывает нагрев, искрение и со временем — выход из строя.

Как избежать ошибок? Сделайте фото до разборки старой люстры. Сверяйтесь с инструкцией производителя — она всегда содержит схему. Если схемы нет — обратитесь на сайт производителя и скачайте PDF-инструкцию. Не полагайтесь на «на глаз».

Проверка и тестирование: что делать после подключения

После физического подключения — не спешите включать свет. Первое включение должно быть контролируемым. Включите автомат, затем поочерёдно включайте клавиши выключателя. Сначала — свет. Должен включиться. Затем — вентилятор. Он должен запуститься без гула, вибраций и запаха гари.

Если вентилятор не работает — проверьте:
— Не перепутаны ли провода FAN и L;
— Не сгорел ли предохранитель в блоке управления (если он есть);
— Не заклинил ли ротор — вручную проверните лопасти (при выключенном питании).

Если свет не включается — проверьте целостность лампочек, сработал ли автомат из-за перегрузки. В некоторых моделях вентилятор и свет работают через один блок питания — если он неисправен, не работает ни то, ни другое.

Проверьте уровень шума. Нормальный вентилятор издаёт тихий гул. Если слышен скрежет, щелчки или вибрация — возможно, неправильно закреплена крепёжная планка или несбалансированные лопасти. Отрегулируйте баланс по инструкции — это часто решает проблему.

Экспертное мнение: рекомендации профессионала

Профессионалы рекомендуют:
— Устанавливать люстры с вентилятором только в помещениях с потолками выше 2,6 м — иначе поток воздуха будет слишком сильным.
— Выбирать модели с функцией обратного вращения — зимой можно переключить вентилятор на циркуляцию тёплого воздуха вниз.
— Использовать LED-лампы — они не нагревают корпус, что продлевает срок службы мотора.
— Проводить техническое обслуживание раз в год: очистка лопастей, смазка подшипников (если доступно), проверка креплений.

Вопросы и ответы: частые сложности и их решение

• Вопрос: Можно ли подключить люстру с вентилятором к умному выключателю?
  Да, но только если выключатель поддерживает управление двумя независимыми нагрузками. Используйте модели с двумя реле — например, Shelly 2.5 или Aqara Double Relay. Подключение аналогично: L1 → свет, L2 → вентилятор. Не используйте одноканальные умные выключатели — они не справятся.
• Вопрос: Почему вентилятор работает, а свет нет?
  Скорее всего, вы перепутали провода. Проверьте, не подключили ли L (свет) к контакту FAN. Также возможно, что перегорела лампа или сгорел драйвер LED-блока. Проверьте лампы отдельно.
• Вопрос: Можно ли использовать вентилятор без света?
  Да, если используется двухклавишный выключатель. Вентилятор работает как самостоятельное устройство. Это особенно полезно летом, когда свет не нужен, но воздух должен циркулировать.
• Вопрос: Что делать, если в потолке только два провода?
  Тогда подключить вентилятор отдельно невозможно. Остаётся два варианта: либо купить люстру с пультом (внутренний приёмник управляет вентилятором), либо заменить проводку — проложить третий провод от выключателя. Второе — дороже, но надёжнее.
• Вопрос: Почему вентилятор гудит, но не крутится?
  Это признак неисправности конденсатора или изношенных подшипников. Отключите питание, откройте корпус (если доступен) и проверьте наличие конденсатора — он обычно маленький, цилиндрический. При необходимости замените его на аналогичный по ёмкости (обычно 1,5–3 мкФ).

Заключение

Подключение люстры с вентилятором по трём проводам — задача, требующая внимательности, а не профессионального образования. Главное — не торопиться, не полагаться на цвета изоляции и всегда сверяться с инструкцией производителя. Правильно подключённая система обеспечит не только комфорт, но и безопасность: вентилятор будет работать только тогда, когда вам это нужно, а свет — не перегружать сеть.

• Всегда используйте двухклавишный выключатель для независимого управления светом и вентилятором.
• Третий провод — это управление вентилятором, а не заземление. Проверяйте мультиметром.
• Цвет проводов — не инструкция. Всегда сверяйтесь с маркировкой на корпусе люстры.
• После подключения протестируйте работу в течение 10–15 минут — это выявит скрытые дефекты.
• При сомнениях — вызовите электрика. Безопасность важнее экономии времени.
