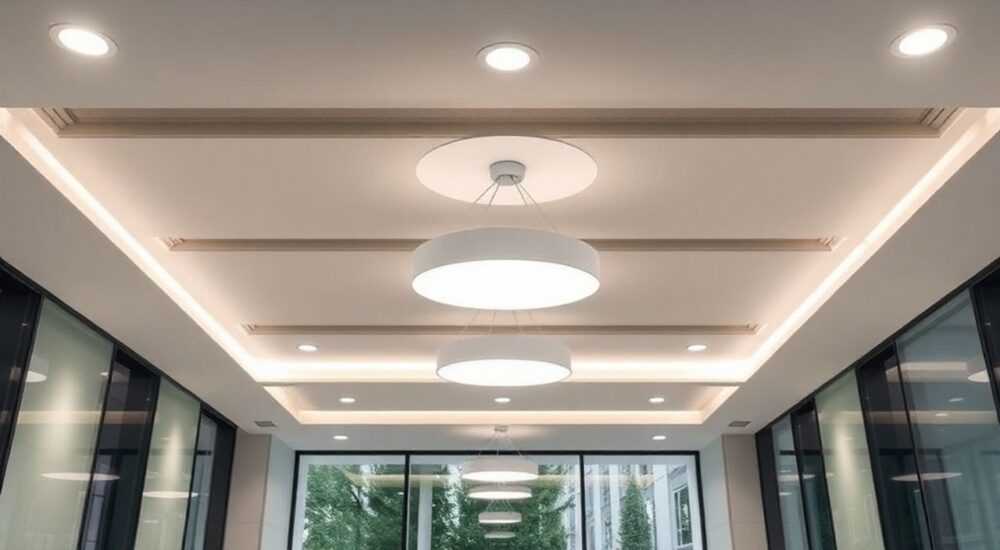

Как подсоединить потолочные светильники с подсветкой

Подключение потолочного светильника с подсветкой — задача, требующая внимания к деталям, понимания электрических схем и соблюдения техники безопасности. Такие светильники часто имеют сложную конструкцию: основной источник света и дополнительная LED-подсветка, которые могут управляться отдельно или вместе. Неправильное подсоединение может привести к короткому замыканию, выходу прибора из строя или даже пожару.

Особенности светильников с подсветкой

Современные потолочные светильники всё чаще оснащаются дополнительной подсветкой. Это может быть светодиодная лента по периметру корпуса, встроенная RGB-подсветка или акцентный свет, направленный вверх. Такие решения не только повышают уровень комфорта, но и позволяют создавать многослойное освещение: основное (рабочее) и декоративное (атмосферное).

Подсветка может управляться отдельно от основного света, что особенно удобно в спальнях, гостиных или на кухне. Например, вечером можно оставить включённой только мягкую подсветку, создавая уютную обстановку. Однако это усложняет подключение: требуется два независимых канала управления или специальный выключатель с несколькими клавишами.

Конструктивно такие светильники делятся на два типа: с единой платой управления и с раздельными контактами. В первом случае подсветка и основной свет работают синхронно, во втором — управляются независимо. При выборе схемы подключения необходимо ориентироваться на маркировку проводов и сопроводительную документацию.

Подготовка к монтажу: что нужно знать

Перед началом работ важно оценить состояние электропроводки. На потолке должно быть не менее трёх проводов: фаза (L), ноль (N) и заземление (PE). Если дом старой постройки, заземления может не быть — в этом случае подключение возможно, но менее безопасно. Также проверьте соответствие сечения проводов нагрузке: для точечных светильников достаточно 1,5 мм², для люстр с мощной подсветкой — лучше использовать 2,5 мм².

Инструменты, необходимые для подключения:

• Отвёртка с изолированной ручкой;
• Индикаторная отвёртка или мультиметр;
• Клеммы WAGO или колпачки СИЗ для соединения проводов;
• Изолента или термоусадка;
• Стремянка или устойчивая подставка.

Убедитесь, что напряжение в сети отключено! Откройте электрощит и выключите автомат, отвечающий за освещение в комнате. Проверьте отсутствие напряжения индикаторной отвёрткой. Лучше продублировать проверку мультиметром.

Обратите внимание на маркировку проводов:

• Фаза (L) — обычно коричневый, чёрный или красный;
• Ноль (N) — синий или бело-синий;
• Заземление (PE) — жёлто-зелёный.

Если маркировка стёрта, используйте мультиметр для определения назначения каждого провода. Подайте напряжение временно и проверьте, на каком проводе есть фаза.

Схемы подключения: как разобраться

Существует несколько типовых схем подключения светильников с подсветкой. Выбор зависит от количества клавиш на выключателе и конструкции светильника.

Схема 1: Одноклавишный выключатель, общее включение

Применяется, если подсветка и основной свет должны включаться одновременно. Все фазные провода светильника соединяются с одной фазой с потолка. Ноль — общий.

Схема 2: Двухклавишный выключатель, раздельное управление

Наиболее гибкий вариант. Позволяет включать основной свет, подсветку или оба режима одновременно. На потолке должно быть две фазы (L1 и L2), приходящие от выключателя.

• L1 — подаётся на основной свет;
• L2 — на подсветку;
• N — общий ноль;
• PE — заземление.

Такое подключение требует предварительной прокладки двух фазных проводов от распределительной коробки к выключателю и обратно к светильнику.

Схема 3: Управление через блок питания или диммер

Для LED-подсветки часто используется отдельный блок питания 12/24 В. В этом случае низковольтная часть подключается через преобразователь, а сам блок — к сети 220 В. Управление может осуществляться диммером или контроллером RGB.

Пошаговая инструкция по подключению

Следуя этой инструкции, вы сможете подключить потолочный светильник с подсветкой самостоятельно.

1. Отключите питание. Убедитесь, что автомат в щитке выключен. Проверьте отсутствие напряжения на потолочных проводах.
2. Снимите старый светильник. Аккуратно демонтируйте корпус, оголив провода. Заизолируйте их временно, если не будете подключать сразу.
3. Определите назначение проводов. Используя мультиметр, найдите фазу, ноль и заземление на потолке. На светильнике — фазу основного света, фазу подсветки, общий ноль.
4. Подготовьте провода. Зачистите концы на 1–1,5 см. Не допускайте повреждения жил.
5. Выполните соединение. Используя клеммы WAGO, соедините:
   • Фазу с потолка (или L1/L2) с соответствующими фазными проводами светильника;
   • Ноль с нулевым проводом светильника;
   • Заземление — к корпусу (если предусмотрен контакт).
6. Уложите провода в монтажную коробку. Аккуратно заведите все соединения в коробку на потолке, чтобы не было перегибов.
7. Закрепите светильник. Зафиксируйте корпус согласно инструкции — на крюк, планку или болты.
8. Включите питание и проверьте работу. Поочерёдно включите клавиши выключателя, убедитесь, что основной свет и подсветка работают корректно.

Распространённые ошибки и как их избежать

Даже опытные мастера иногда допускают ошибки при подключении сложных светильников. Вот самые частые:

• Перепутаны фаза и ноль. Может привести к тому, что светильник остаётся под напряжением даже при выключенном выключателе. Проверяйте полярность мультиметром.
• Соединение алюминиевых и медных проводов напрямую. Это вызывает окисление и нагрев. Используйте только специальные клеммы, предотвращающие гальваническую коррозию.
• Недостаточная изоляция соединений. Оголённые участки могут касаться металлических частей. Всегда используйте клеммы или качественную изоленту.
• Перегрузка клеммной колодки. Не вставляйте более одного провода в один зажим, если это не предусмотрено конструкцией.
• Игнорирование заземления. Особенно важно для металлических светильников. Без заземления риск поражения током возрастает.

Таблица ниже поможет быстро диагностировать проблемы после подключения:

Экспертное мнение

По его словам, будущее за гибкими системами: например, можно запрограммировать сцену «Вечерний отдых», когда включается только подсветка, а основной свет гаснет. Или «Утро», когда яркость постепенно увеличивается.

Также эксперт отмечает важность правильного выбора температуры света. Для основного освещения подойдёт тёплый белый (2700–3000 К), а для подсветки — можно использовать холодный (4000–6500 К) для контрастного эффекта.

Вопросы и ответы

Заключение

Подключение потолочного светильника с подсветкой — задача, сочетающая технические знания и аккуратность. Главное — соблюдать правила электробезопасности, правильно интерпретировать схемы и использовать качественные материалы для соединений. Раздельное управление светом открывает широкие возможности для создания комфортной и функциональной атмосферы в помещении.

Современные технологии позволяют выйти за рамки простого включения/выключения: сегодня можно программировать сценарии, регулировать яркость и цвет подсветки, управлять освещением удалённо. Однако даже базовое подключение требует внимания к деталям — от проверки напряжения до надёжной изоляции контактов.

• Всегда отключайте напряжение перед работой.
• Определяйте назначение проводов мультиметром, а не по цвету.
• Используйте клеммы WAGO для надёжного соединения.
• При раздельном управлении нужен двухклавишный выключатель.
• Закладывайте возможность интеграции в «умный дом» на этапе монтажа.
