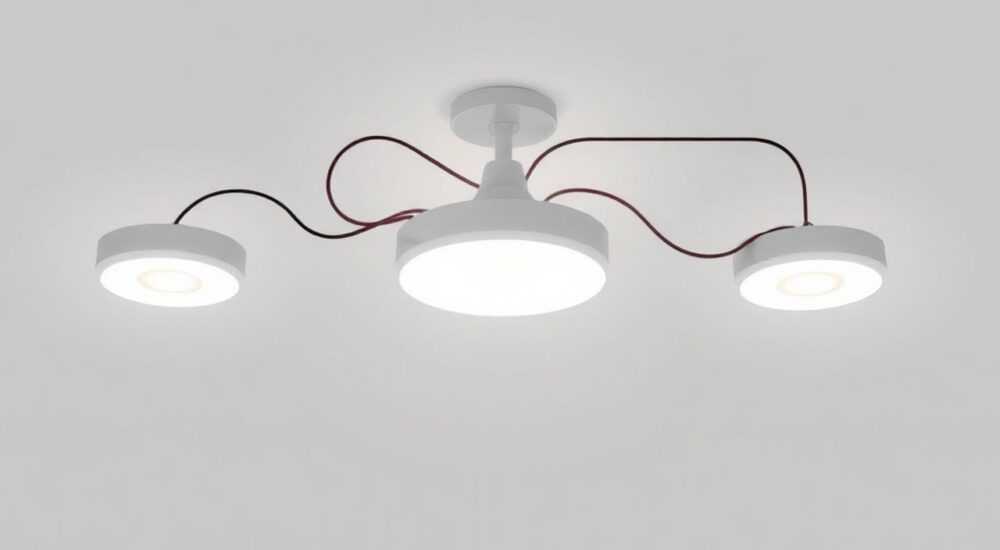

Как подсоединить потолочные светильники схема подключения

Подключение потолочных светильников — важный этап электромонтажных работ, который требует внимания к деталям, знания базовых принципов электрики и соблюдения правил безопасности. Независимо от того, заменяете ли вы старый прибор или устанавливаете новый, правильная схема подключения обеспечит надёжную и безопасную работу освещения. Ошибка в монтаже может привести не только к выходу светильника из строя, но и к короткому замыканию, возгоранию или поражению током.

Типы потолочных светильников и особенности их подключения

Потолочные светильники различаются по конструкции, мощности, способу крепления и количеству ламп. От этих параметров зависит схема подключения и подход к монтажу. Наиболее распространённые типы — это люстры, точечные светильники, светодиодные панели и споты. Каждый из них имеет свои технические требования.

Люстры, особенно многорожковые, часто подключаются через двойной или тройной выключатель. Это позволяет регулировать уровень освещённости, включая разные группы ламп. Точечные светильники обычно монтируются группами и могут подключаться последовательно или параллельно, в зависимости от проекта освещения. Светодиодные панели, как правило, имеют встроенный драйвер и подключаются напрямую к сети 220 В.

Важно понимать, что современные светильники с LED-лампами потребляют меньше энергии, но чувствительны к перепадам напряжения. Поэтому при подключении рекомендуется использовать стабилизаторы или импульсные блоки питания. Также стоит учитывать, что некоторые модели требуют заземления, особенно если корпус выполнен из металла.

Когда нужна распределительная коробка?

Распределительная коробка — это ключевой элемент электрической цепи. Именно здесь соединяются провода от щитка, выключателя и светильника. Все соединения должны быть выполнены в коробке, а не на потолке. Это требование ПУЭ (Правил устройства электроустановок) и гарантия безопасности.

Если вы устанавливаете несколько светильников, коробка помогает организовать параллельное подключение. Это исключает «падение» всей системы при перегорании одной лампы. Также в коробке удобно подключать проходные выключатели или систему «умный дом».

Инструменты и материалы для подключения

Для самостоятельного подключения светильника вам понадобится минимальный набор инструментов. Главное — работать с качественными материалами, чтобы избежать перегрева и искрения в местах соединений.

• Отвёртка с индикатором (фазоуказатель)
• Мультиметр или тестер напряжения
• Кусачки и stripper для зачистки изоляции
• Набор отвёрток (крестовые и плоские)
• Изолента или термоусадочные трубки
• Клеммные колодки (WAGO, Schuko или другие)
• Стремянка или устойчивая подставка

Особое внимание уделите выбору соединителей. Современные пружинные клеммы WAGO обеспечивают быстрое и надёжное соединение без скруток. Они подходят для медных и алюминиевых проводов, устойчивы к вибрации и перепадам температур.

Альтернативы скрутке: почему они важны

Раньше электрики использовали скрутку проводов, но сегодня этот метод запрещён ПУЭ для постоянных соединений. Скрутка со временем ослабевает, окисляется и становится источником перегрева. Современные стандарты требуют применения клеммных соединений.

Разбираем проводку: как определить фазу, ноль и заземление

Перед подключением светильника необходимо точно определить назначение каждого провода на потолке. Обычно их три: фаза (L), ноль (N) и заземление (PE). Цветовая маркировка помогает, но полагаться на неё слепо нельзя — особенно в старых домах.

Фаза — это провод, по которому подаётся напряжение. Он должен подключаться через выключатель. Ноль — рабочий провод, соединяется напрямую с светильником. Заземление — защитный провод, идёт на корпус прибора, если он металлический. В новых домах он жёлто-зелёного цвета.

Чтобы определить фазу, используйте индикаторную отвёртку. Прикоснитесь к проводу — если загорится лампочка, это фаза. Для точной проверки лучше применить мультиметр. Измерьте напряжение между проводами: между фазой и нулём должно быть около 220 В, между фазой и заземлением — аналогично.

Что делать, если нет заземления?

В домах старой постройки заземляющий провод часто отсутствует. В этом случае можно подключить светильник без него, но только если корпус пластиковый. Для металлических люстр отсутствие заземления повышает риск поражения током при пробое изоляции.

Если вы планируете модернизировать электропроводку, рассмотрите вариант добавления УЗО (устройства защитного отключения). Оно отключит питание при утечке тока, даже без заземления.

Основные схемы подключения потолочных светильников

Существует несколько стандартных схем подключения, выбор которых зависит от типа выключателя и количества ламп. Самая простая — одноклавишный выключатель с одним светильником. Более сложные — двухклавишные и проходные схемы.

Схема 1: Одноклавишный выключатель

Это самый распространённый вариант. Фаза из распределительной коробки идёт на выключатель, затем возвращается к светильнику. Ноль подключается напрямую. При включении выключателя цепь замыкается, и светильник загорается.

Схема 2: Двухклавишный выключатель

Используется для люстр с несколькими лампами. Позволяет включать часть ламп (например, 3 из 6) или все сразу. В этом случае на потолке будет три провода: фаза от выключателя (два провода — по одному на каждую клавишу) и общий ноль.

Схема 3: Параллельное подключение нескольких светильников

Применяется в гостиных, коридорах, кухнях. Все светильники подключаются параллельно к одной линии. Это обеспечивает одинаковое напряжение на каждом приборе и независимую работу.

1. Фаза из коробки идёт на выключатель.
2. После выключателя фаза разводится по всем светильникам.
3. Ноль соединяется напрямую с каждым светильником.

Пошаговая инструкция: как подключить светильник своими руками

Подключение светильника — процесс, требующий аккуратности и последовательности. Ниже приведена пошаговая инструкция для типового случая с одноклавишным выключателем.

Шаг 1: Отключите питание

На электрощитке найдите автомат, отвечающий за комнату, и переведите его в положение «выкл». Повесьте табличку или предупредите домочадцев.

Шаг 2: Проверьте отсутствие напряжения

Используйте индикаторную отвёртку или мультиметр. Прикоснитесь к каждому проводу на потолке. Убедитесь, что напряжение отсутствует.

Шаг 3: Подготовьте провода

Зачистите концы проводов на 1–1.5 см. Разделите их по назначению: фаза, ноль, заземление. Провода светильника также подготовьте заранее.

Шаг 4: Соедините провода

Соедините фазу с фазой, ноль с нулём, заземление с заземлением. Используйте клеммные колодки. Не перепутайте — фаза должна идти с выключателя, а не напрямую из коробки.

Шаг 5: Установите светильник

Закрепите основание на потолке, подключите провода, установите плафоны или лампы. Убедитесь, что все соединения надёжны и изолированы.

Шаг 6: Включите питание и проверьте работу

Верните автомат в положение «вкл». Нажмите выключатель. Если светильник загорелся — всё сделано правильно. Если нет — отключите питание и проверьте соединения.

Типичные ошибки и как их избежать

Даже опытные мастера иногда допускают ошибки при подключении светильников. Ниже — самые распространённые проблемы и способы их устранения.

• Перепутаны фаза и ноль. Приводит к тому, что светильник остаётся под напряжением даже при выключенном выключателе. Риск поражения током при замене лампы.
• Отсутствие изоляции в соединениях. Оголённые провода могут касаться друг друга или металлических частей, вызывая короткое замыкание.
• Использование скруток без дополнительной фиксации. Соединение ослабевает, нагревается, возможен пожар.
• Подключение алюминиевого и медного провода напрямую. Вызывает гальваническую коррозию. Используйте переходные клеммы.
• Перегрузка линии. Подключение слишком мощного светильника к слабой проводке приводит к перегреву.

Экспертное мнение

Интервью с Сергеем Волковым, главным инженером электромонтажной компании «СветоТех»

— Сергей, какие нововведения в подключении светильников появились за последние годы?

«Сейчас активно развивается система «умного дома». Светильники подключаются не просто к выключателю, а к контроллеру, который управляется с телефона или голосом. Также растёт популярность LED-панелей с датчиками движения и освещённости.»

— Какие советы вы дадите домашним мастерам?

«Не экономьте на качестве соединителей. Лучше купить дорогие клеммы, чем потом тушить пожар. И никогда не работайте под напряжением — это не просто правило, это вопрос жизни.»

— Что посоветуете при выборе схемы?

«Если делаете ремонт — сразу закладывайте возможность зонирования освещения. Например, в гостиной можно включать только декоративную подсветку или полный свет. Это удобно и экономит энергию.»

Вопросы и ответы

Заключение

Подключение потолочного светильника — задача, посильная даже начинающему домашнему мастеру, если соблюдать правила электробезопасности и использовать правильные инструменты. Главное — чётко следовать схеме, не торопиться и дважды проверять соединения. Современные технологии, такие как клеммники WAGO и LED-освещение, значительно упрощают процесс, но не отменяют необходимость понимания основ электрики.

• Всегда отключайте питание перед началом работ.
• Определяйте фазу и ноль с помощью тестера, а не по цвету проводов.
• Используйте клеммные соединители вместо скруток.
• Проверяйте нагрузку на линию при подключении мощных светильников.
• Учитывайте тип выключателя и схему управления при монтаже.
