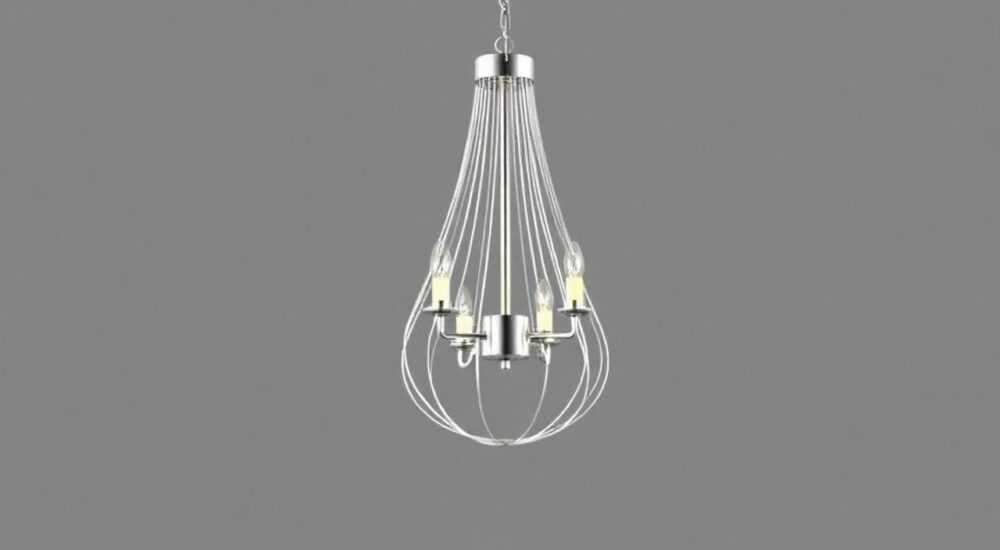

Как подсоединить провода к трехрожковой люстры

Подключение трехрожковой люстры — задача, с которой сталкиваются многие при ремонте или замене освещения. Несмотря на кажущуюся простоту, этот процесс требует внимания к деталям: правильной идентификации проводов, соблюдения техники безопасности и четкого понимания электрической схемы. Ошибка может привести не только к неработающему светильнику, но и к короткому замыканию или поражению током.

Идентификация проводов: как не перепутать фазу, ноль и заземление

Перед началом работ важно разобраться в маркировке проводов. В большинстве современных домов используется стандарт цветовой кодировки: фаза — коричневый, чёрный или серый; ноль — синий или голубой; заземление — жёлто-зелёный. Однако полагаться только на цвет нельзя — особенно в старых зданиях, где проводка могла быть выполнена без соблюдения норм.

Чтобы точно определить назначение каждого провода, используйте индикаторную отвёртку или мультиметр. Индикаторная отвёртка покажет наличие фазы — её светодиод загорится при контакте с «фазным» проводом. Мультиметр даёт более точные данные: при измерении напряжения между предполагаемой фазой и нулём вы увидите около 220 В.

Если на потолке три провода — вероятно, это фаза, ноль и земля. Если четыре — возможно, два фазных провода для двухклавишного выключателя. В этом случае обе фазы будут активны при включении разных клавиш, что позволяет управлять группами ламп отдельно.

Как проверить провода мультиметром

1. Установите мультиметр в режим измерения переменного напряжения (до 250 В).
2. Один щуп приложите к предполагаемой фазе, второй — к нулю.
3. Если прибор показывает ~220 В — вы нашли фазу и ноль.
4. Повторите измерения для всех комбинаций, чтобы составить карту подключения.

Подготовка к подключению: инструменты и меры безопасности

Безопасность — главный приоритет. Даже если вы уверены в своих силах, игнорирование элементарных правил может стоить здоровья. Первое, что нужно сделать — полностью отключить питание на распределительном щитке. Не достаточно просто выключить свет — необходимо обесточить автомат, отвечающий за комнату.

После отключения питания обязательно проверьте отсутствие напряжения на потолочных проводах с помощью индикаторной отвёртки или мультиметра. Это правило называется «трижды проверь — один раз подключи».

Из инструментов вам понадобятся:

• Отвёртка (крестовая и плоская);
• Мультиметр или индикаторная отвёртка;
• Кусачки или бокорезы;
• Набор клеммных соединителей (WAGO, Legrand, СВИ или винтовые колодки);
• Изолента (на всякий случай, хотя современные клеммы не требуют дополнительной изоляции).

Не используйте скрутки — они запрещены ПУЭ (Правилами устройства электроустановок) с 2001 года. Современные клеммники обеспечивают надёжный контакт, исключают окисление и перегрев.

Схемы подключения трёхрожковой люстры

Трёхрожковая люстра может подключаться по-разному в зависимости от типа выключателя: одноклавишного или двухклавишного. Выбор схемы влияет на функциональность — можно включать все лампы сразу или по группам.

Схема 1: Подключение через одноклавишный выключатель

В этом случае все три лампы включаются одновременно. На потоле будет два провода: фаза и ноль (возможно, ещё заземление). Все три провода от рожков люстры (нулевые) соединяются вместе и подключаются к общему нулю. Фазные провода от ламп объединяются и подключаются к фазе с потола.

Преимущества:

• Простота монтажа;
• Минимальный риск ошибки;
• Подходит для небольших помещений.

Недостатки:

• Нельзя регулировать уровень освещённости;
• Все лампы горят вместе.

Схема 2: Подключение через двухклавишный выключатель

Здесь фаза с потола приходит двумя проводами (L1 и L2). Это позволяет разделить три лампы на группы: например, 1+2 или 2+1. Распространённый вариант — одна лампа включается первой клавишей, две — второй. Так можно создавать разные уровни света: вечернее освещение и полная яркость.

Пример распределения:

Внутри люстры провода группируются по цвету или маркируются. Общий ноль соединяется со всеми лампами и выводится на общий ноль с потола.

Практические шаги: пошаговая инструкция

Следуя этой инструкции, вы сможете подключить люстру без ошибок.

1. Отключите питание на щитке и проверьте отсутствие напряжения.
2. Снимите старую люстру, аккуратно отсоединив провода. Если она была подключена — запомните или сфотографируйте схему.
3. Определите провода на потолке: фаза, ноль, земля. Маркируйте их изолентой (например, красной — фазу, синей — ноль).
4. Подготовьте провода люстры: зачистите концы на 1–1,5 см. Если люстра новая — провода уже могут быть подготовлены.
5. Соберите группировку ламп в зависимости от выбранной схемы. Для одноклавишного — все фазы вместе. Для двухклавишного — разделите на две группы.
6. Соедините провода с помощью клеммников: ноль с нулём, фазу с фазой, землю — к корпусу (если есть).
7. Закрепите люстру на крюке или планке, убедитесь, что она надёжно держится.
8. Включите питание и протестируйте. Проверьте работу каждой клавиши.

Если люстра не горит — не паникуйте. Вероятно, ошибка в соединении. Отключите питание и проверьте:

• Правильность подключения фазы и нуля;
• Целостность ламп;
• Надёжность контакта в клеммах.

Распространённые ошибки и как их избежать

Даже опытные мастера иногда допускают просчёты. Вот самые частые:

• Перепутаны фаза и ноль — люстра работает, но выключатель разрывает ноль. Это опасно: даже при выключенном свете на цоколе лампы остаётся напряжение. Проверяйте схему мультиметром.
• Использование скруток без изоляции — приводит к окислению, перегреву и пожару. Всегда используйте клеммники.
• Недостаточная длина проводов — затрудняет монтаж. Если провода короткие, наращивайте их с помощью клемм, а не скруток.
• Игнорирование заземления — если люстра металлическая, заземление обязательно. Без него возможен пробой на корпус.
• Подключение без отключения автомата — основная причина травм. Даже если свет выключен, фаза может быть под напряжением.

Экспертное мнение

Современные люстры всё чаще оснащаются электронными блоками — драйверами питания, диммерами, блоками управления. При подключении таких моделей важно соблюдать полярность и не превышать допустимую нагрузку. Если в инструкции указано, что люстра совместима только с выключателями без подсветки — значит, подсветка может вызвать мерцание.

Вопросы и ответы

Заключение

Подключить трёхрожковую люстру может любой человек, имеющий минимальные навыки и соблюдающий технику безопасности. Ключевые принципы — правильная идентификация проводов, использование современных клеммников и строгое соблюдение порядка действий. Главное — не экономить на безопасности.

• Всегда отключайте питание перед подключением.
• Определяйте фазу и ноль мультиметром, а не по цвету.
• Используйте клеммники вместо скруток.
• Выбирайте схему подключения в зависимости от выключателя.
• Подключайте заземление для металлических люстр.
